開關柜的局部放電檢測方法

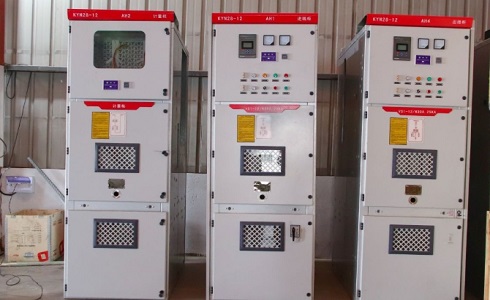

        開關柜的局部放電檢測有兩種原理：超聲波原理和暫態地壓（TEV）原理，而本產品內置的超聲波傳感器和TEV傳感器正是用來測量高壓開關柜局部放電的，該傳感器處于主機的前端位置，測試時需要將此部分靠近（超聲波測量）或貼近（TEV測量）高壓開關柜，注意，靠近和貼近是不一樣的，取決于采用哪種原理來測試開關柜。

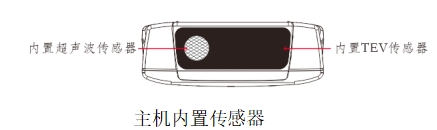

主機內置傳感器

        超聲波測量

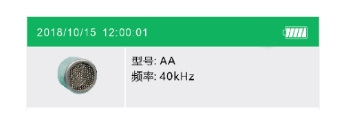

        如果選擇內置超聲波傳感器測量開關柜局部放電，在開機后您幾乎不需要做其他操作或設置，因為本產品開機后默認選擇的是內置超聲波傳感器，屏幕左上方會顯示當前連接的是哪種傳感器，如下圖所示，此狀態為超聲波測量模式：

        傳感器狀態信息

        負值越大說明超聲波信號越小、越趨近于0uV，而并非負數！通常無干擾的環境中測量到的數據為-6dBuV到0dBuV之間。

        很多情況下被測柜體所處的環境會充斥著各種復雜的超聲波干擾，比如閃爍的日光燈、超聲波驅鼠器、運行中的風機等，因此在測試柜體前需要測量環境值，以判斷環境的干擾水平，當超聲波環境值過大（比如超過10dBuV左右）時需要排除一切產生干擾源，否則過大的干擾信號會掩蓋真實信號而影讀數，建議在超聲波干擾較大而且無法有效消除時使用TEV方式測量柜體值。

        超聲信號以空氣為傳播介質，會從柜體縫隙傳出來，因此，用超聲波測量開關柜柜體值時需要將傳感器靠近柜體的縫隙位置，同時，可以通過監聽耳機聆聽柜內的放電聲音（超聲波信號通過數字濾波實現可聽見聲音）。

根據國家電網規程規定，參考表二來判斷開關柜的絕緣狀況：

        表二

        注意，分界點（6dBuV）在不同地區略有不同，有些區域（如國外、南網）以6dBuV為分界點，6dBuV以上判斷為有明顯的放電現象，而國網用戶一般以8dBuV為分界點，無論是6dBuV還是8dBuV最終目的就是為了預測開關柜的絕緣狀況，所以建議以6dBuV為分界點，這樣可更加提前預警開關柜的運行狀況。
