無線高壓核相器操作步驟及注意事項-千旭電力
1、高壓輸電線路(高壓核相)

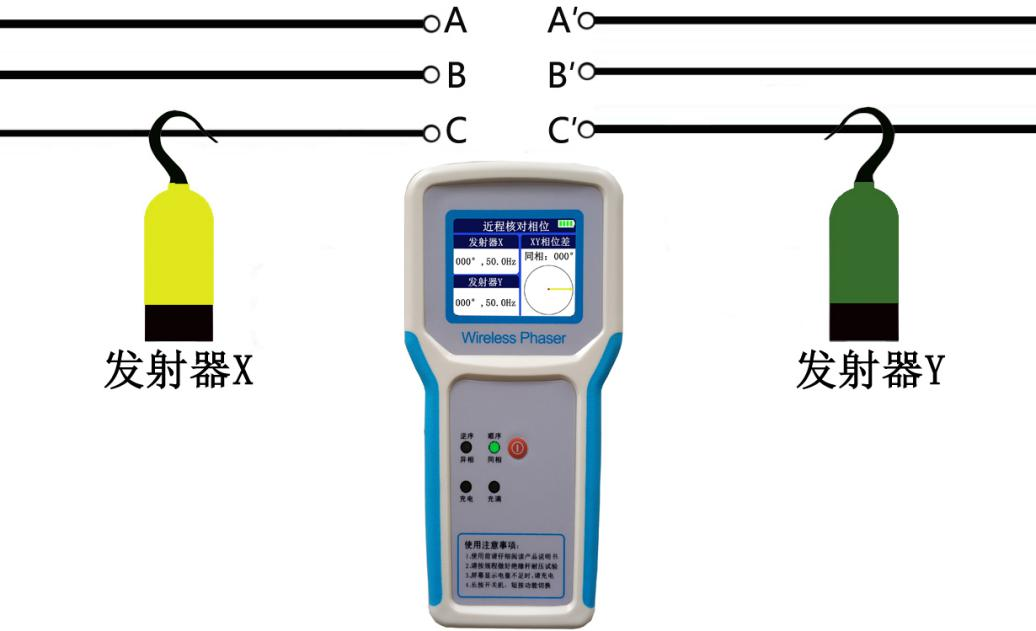

將X和Y發射器通過絕緣棒連接到高壓線上。儀器開機后在顯示按鈕選擇近程核相,這是儀器顯示核相結果。 示意圖如下:
2、高壓開關柜帶電顯示核相(低壓核相)

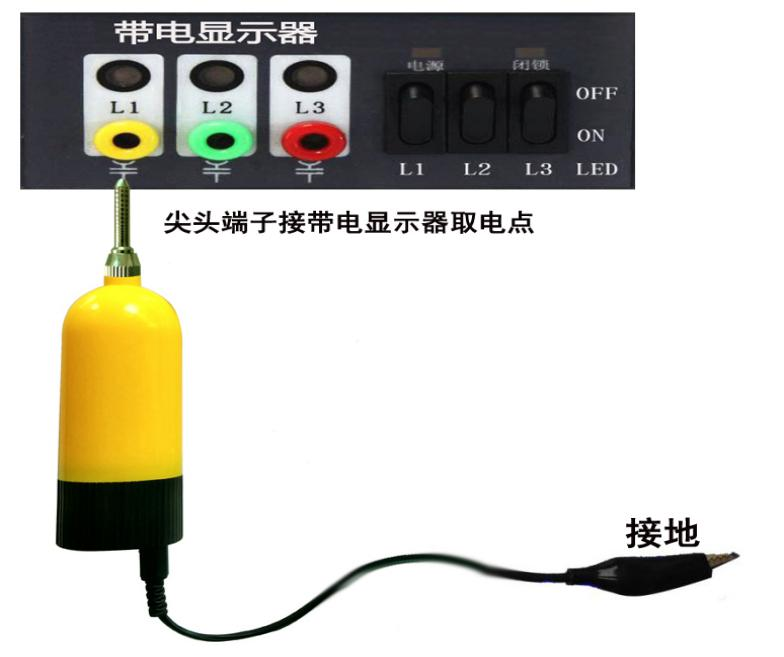

將 X 和 Y 發射器掛鉤替換為尖頭端子,并將其插入帶電的顯示器中。 然后將地線的DC端插入發射器的接地孔(也是充電孔)。 將鱷魚夾接地。 打開接收主機,選擇短程核相模式。 現在可以進行測量。 發射機的使用方法如下圖:
提示:由于帶電顯示屏的主要功能是顯示開關柜是否帶電,因此并不是標準的核相點,不同廠家、不同時期、不同標準的帶電顯示屏?xí)a(chǎn)生不同程度的相移問題 ,而現場顯示的L1、L2、L3與母線的對應關系可能不正確。 如果相位驗證結果異常,則應在主線路上進行相位驗證。
結果判斷與分析
結果判定采用國家A級標準,以30°為同相與異相的界限。 當相位差≥±30°時為異相,語音提示“異相”,屏幕顯示“異相”,異相指示燈亮。 如果相位差<±30°,則為同相。 語音提示“同相”,屏幕顯示“同相”,同相指示燈亮。 所有相位差結果均以X為基準,度數為Y超前X的相位。
提示:當兩條線路的頻率不同時,需要采用準同步并聯裝置控制發電機的頻率相位,使發電機的相位和頻率與主電網一致后才能并網。 連接到電網。 準同步和自同步操作的并行操作參見附錄B。
維護保養
1、長期不使用時,存放前請先充滿電,最好每月充電一次。
2、本產品不宜存放在潮濕、高溫、多塵的環境中。
3、絕緣棒首次使用前應進行耐壓試驗,每年應進行一次耐壓試驗。
