變壓器直流電阻測試儀廠家價格及接線操作步驟
變壓器直流電阻是變壓器內部繞線的電阻，是檢測變壓器好壞的重要依據，當變壓器長時間運行或者年限超過使用年限后，變壓器內部繞組容易老化變形甚至斷裂，因此就造成了變壓器內部線圈電阻的變化，此時通過變壓器直流電阻測試儀測量變壓器直流電阻來判斷變壓器是否正常運行，一旦變壓器內部直流電阻超過規定范圍，就需要對變壓器進行維修保養，避免后面送電運行造成的電力損壞。
千旭電力變壓器直流電阻測試儀QXZZ-10A，其電流為10A，精度0.2%，測量范圍廣，支持35kV及以下的變壓器內部電阻的測量，儀器操作簡單，攜帶方便，是現場測量變壓器直流電阻可靠的設備。現在下面就來介紹變壓器直流電阻測試的接線及操作。

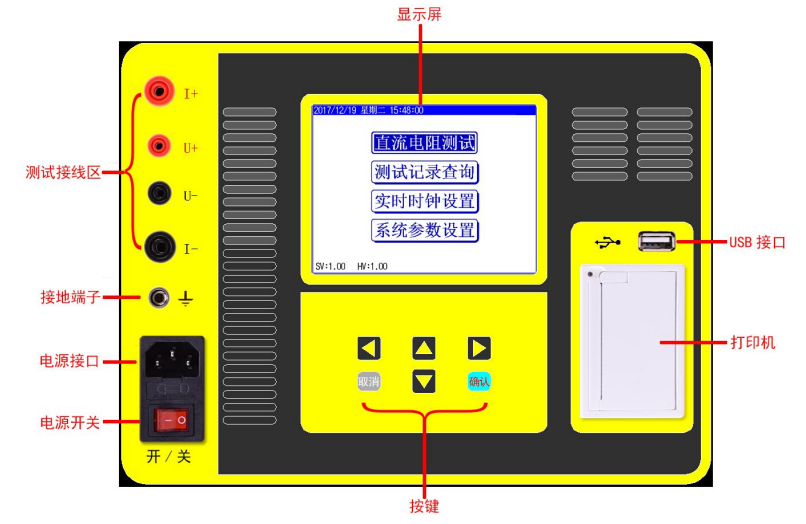

面板介紹如圖：變壓器直流電阻測試儀 有測試部分（電壓采集電阻U+ U-、電流采集端子I+ I-）接地端子、電源部分、打印機和USB轉存部分組成，中間為液晶顯示屏和操作按鍵部分。
接線操作：首先確定變壓器內部接法，該款式變壓器直流電阻測試儀是單相測試法，如果是△接法的變壓器，直接測量AB、BC、AC即可，如果是星型接法，就測量ao、bo、co；現在就以高壓側三角形接法，低壓側星型接法10kV變壓器為例，測量高壓側接AB、BC、AC；測量低壓側接ao、bo、co，測量后變換變壓器檔位，測量不同檔位的直流電阻，測量時只需測試線的紅、黑測試鉗接被測試品的兩端；測試線另一端按顏色接儀表的紅、黑接線柱。

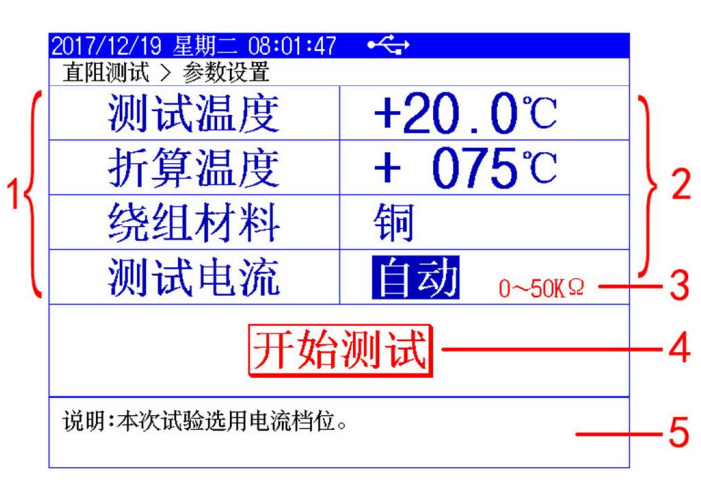

接線完成后點擊開始測量，電流檔位選擇自動，直接開始測量。

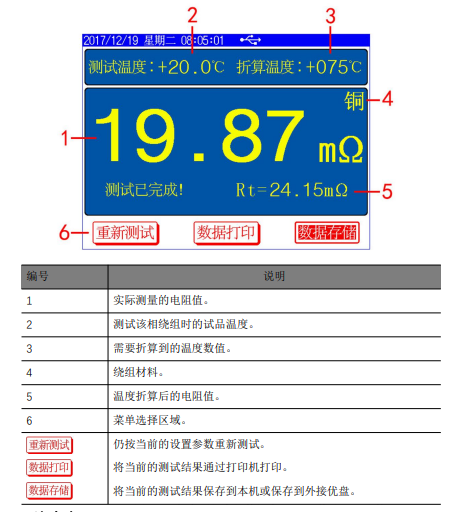

測試結果如圖所示：
測試完畢后，打印數據，將測試儀關機，拆除接線后放回附件包，完成測量過程。
