變壓器變比測試儀測量電力變壓器變比接線圖及操作

        電力變壓器是電力系統中發電、變電、用電等必須用到的一次電器，其根據電壓大小分為不同電壓等級的電力變壓器，同時也因內部材質分為干式變壓器、油式變壓器等，又根據不同的功能分為接地變壓器、升壓變壓器、降壓變壓器等，所以在形形色色的不同種類的變壓器，都需要能保障其在運行過程中安全可靠的運行。

        變壓器變比測試是變壓器每年1-2次求的例行檢查，他能通過檢測變壓器內部繞組變比情況，通過對比銘牌可以探查到變壓器內部損耗情況，是否可以正常在變電站送點等判斷依據，所以變壓器變比測試是必不可少的。

        千旭電力變壓器變比組別測試儀QXBC-H接線簡單，操作方便，一次接線即可測量出三相的變壓器變比，通過銘牌標準變比可以計算出變壓器實際的變比誤差值，下面來講解下該款變壓器變比測試儀的接線操作：

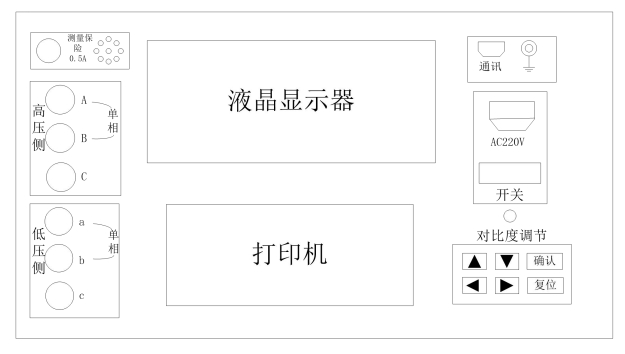

        面板介紹：左上方三個端子是對應變壓器高壓側ABC三相，分別顏色為黃綠紅，下方三個端子為低壓側a、b、c三相。中間為液晶顯示屏和打印機，右方則為電源及開關，下方為操作按鈕。

        測量三相變壓器接線：將ABC黃綠紅對應的接上變壓器高壓側A、B、C，低壓側a、b、c分別對應接上變壓器低壓側a、b、c，接好地線和電源線，即完成接線

        測量單相變壓器接線：將A、B接高壓側 A、X，低壓側a、b接a、x，接好地線和電源線完成接線部分。

        具體操作：接好線后打開電源

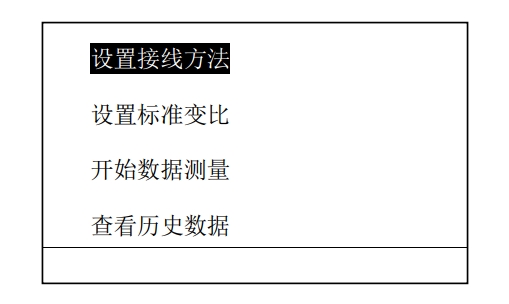

        按照儀器操作設置接線方法和標準變比，點擊開始測量即可開始測量，測量完成后可以查看歷史數據并完成打印操作。

        測量完成后，儀器關機后拆除接線并放入附件包，整理好設備。
