大地網接地電阻測試儀接線操作及注意事項

大地網接地電阻測試儀操作步驟及注意事項

大地網接地電阻測試儀QXDW-5A是用于變電站及一些工廠小區有接地網存在的接地裝置的接地電阻測量，其目的是判斷接地裝置的良好性能，排除隱患，對電力安全預防起著重要左右。

該儀器能支持現場各類接地裝置參數的測量，比如工頻接地阻抗、接地電阻、輔助機等工頻特性參數以及土壤電阻率。以下來介紹大地網接地電阻測試儀

注意事項：

1) 第一步檢查試驗的測試線的導通性能，可用萬用表檢測，其次地樁是否生銹、地埋深度是否合適（＞0.5米）測試線和地樁是否構成回路等

2) 電流線和電壓線現場要求是1比0.618，且電流線是地網對角線的3-5倍。

3) 電流線和電壓線平行放出

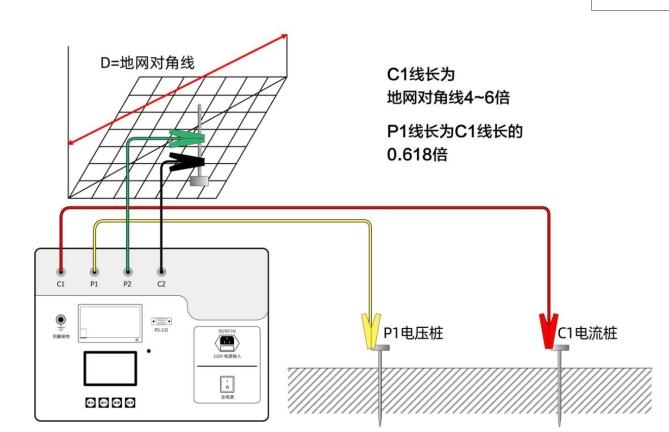

接線方法：（直線法）

被測電流樁、電壓樁與接地裝置在一條直線上。 通常電流樁C1與被測接地裝置邊緣的距離應為接地網對角線長度的4～5倍； 電壓樁P1與被測接地裝置邊緣的距離通常為(0.5~0.6)C1和裝置的距離。 布線時，電流線和電壓線應盡量遠離，以減少電磁耦合對測試結果的影響。應盡量減小當前樁的阻力，必要時可澆水降低阻力。 利用儀器的“電流樁”或“電壓樁”方法進行測量。 電流樁電阻應小于80Ω，電壓樁電阻應小于200Ω。
