電流互感器二次側不能開路_電壓互感器二次側不能短路原理

        電流互感器二次側不能開路，電壓互感器二次側不能短路，而且二次側要求是必須接地

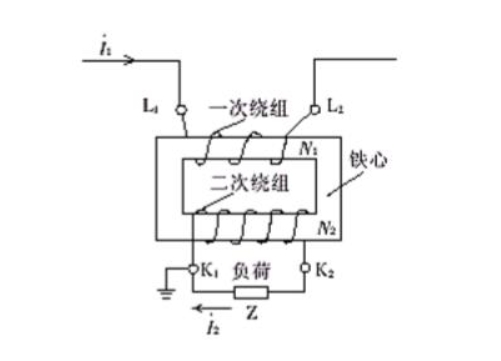

        我們首先來看一下這個原理圖，電流互換器的作用啊，它就是把一次的一個大電流變成小電流，提供給我們的那個儀表。去測量使用，比如說我們的電流表，電能表等等，具體的做法呢，是把我們的導線繞成了一匝或者是幾匝。

        穿過我們互感器的穿心孔，二次側上面S1、S2接線處呢，直接接入到我們相應的儀表當中，由于我們儀表的內阻它一般是比較小。所以互感器二次線圈上基本上相當于是工作在一個短路的狀態，當我們的儀表一旦因為多種原因需要更換的時候，事先準備好配套的一個短接片短接。S1、S2也就是這兩個點，然后再進行更換，而且規定二次測的線路上，不允許裝設熔斷器的，其目的是防止出現開路。

        那么為什么不允許開路呢？當互感器正常運行的時候，一次測的穿心導線當中啊，就會有強大的一個電流流過，從而在我們互感器的鐵芯上，它就會產生一個感應磁通。換二次線圈回路當中啊，也會感應出磁通，這里呢，它運用了一個恒磁定律，就是說二次線圈的磁場，它總是阻礙主磁通的變化。你增大那么我阻礙你增大，你減小呢？我會阻礙你減小。最終的結果會一次磁通大部分會被二次給抵消掉，只有很小的一部分。在維持這個磁通這種平衡，倘若一旦二次車開路以后。二次它就沒有電流了，它的電流基本上就是零，那么剩下的就是一次的導線產生的電流全部轉化為一次磁通電流通過鐵芯，沒有二次的阻礙抵消了，導致鐵損耗增大，從而硅鋼片發熱，最后導致絕緣損壞，其次二次車開路以后。由于我們互感器的結構啊，它是一次匝數少，二次匝數多，原理上相當于一個升壓變壓器，所以將會產生高電壓危及我們的那個設備和人身安全，那為什么二次車的一端。必須要接地呢，也正是為了防止因種種原因，那么一次側的一個高壓因為絕緣損壞竄入二次側，從而呢危及到我們人身和設備的安全，所以它接地以后呢，從而能夠將故障電流快速的導入大地。

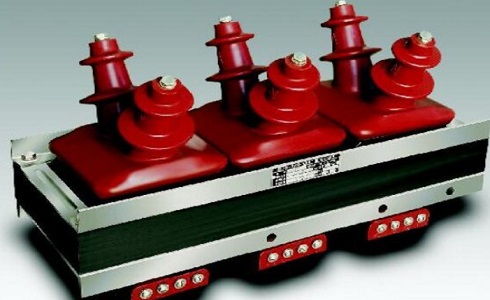

        電壓互感器它是剛好相反，開路它可以，但是不能短路，因為電壓互感器是不能短路的，一旦短路以后，那么將會有強大的一個短路電流啊，燒毀我們的線路和設備啊，所以呢，電壓互感器上是要裝射熔斷器的，那裝射熔斷器的目的是防止短路，一旦短路，就先燒熔斷器啊，從而呢就保護我們的那個線路不會被燒毀，跟我們的那個電流互感器恰恰是剛好相反，我們電流互感器它是不允許裝置熔斷器，因為它不允許開路。
