適用于對隔離開關、斷路器梅花觸頭觸指頭壓力測試，檢測觸頭的接觸情況，壓力數值愈大愈好
參考標準：GB1984-2003，DL/ T846.3-2004
● 測量范圍 ≤ 1000N
● 內置鋰電池，帶打印功能
● 屏幕液晶屏
注：本產品享受免費技術指導、保修、軟件升級等服務。
歡迎致電：15927335914
Product Introduction
隔離開關是電力系統中使用最廣泛的高壓開關設備。由于戶外隔離開關完全暴露在大氣環境中，它的運行條件惡劣，容易因雨水、灰塵和有害氣體造成接觸不良和發熱。觸指的發熱會導致彈簧退火，進一步導致接觸不良。檢修時通常只更換明顯失效的彈簧，而未對壓力降低的彈簧進行判斷和更換，造成電流分布不均，導致接觸不良和過熱。此外，許多隔離開關的觸指壓力可調，若調整不當也會產生問題。
目前，檢修人員常通過回路電阻判斷接觸好壞，但這并不能準確反映接觸電阻的變化。為了提高檢修準確性，我公司高壓隔離開關觸指壓力測試儀，該儀器通過測試鉗模擬觸頭的傳感器測量觸指壓力，解決了觸指壓力測量的難題。此儀器還可用于隔離開關制造廠對觸指壓力的檢驗，并可通過更改壓力傳感器的形狀用于斷路器觸指壓力測量。
產品別稱：隔離開關觸指壓力測試儀、斷路器觸指壓力測試儀、觸指頭壓力測試儀、梅花觸頭指頭壓力檢測儀
Product Introduction
測量范圍：≤1000N 誤差： | ≤1％讀數±1N |
測量直徑（觸指開距）： | 6±0.2mm可微調 8±0.2mm可微調 10±0.2mm可微調 其他類型，如梅花觸頭等（可定制） |
傳感器信號線長度： | 3m |
介電強度： | 電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧 |
絕緣電阻： | ＞2MΩ |
內置鋰電池： | 電源工作時間：≥ 6小時（可定制） |
充電方式： | 專用充電器接面板鋰電池充電接口充電。 |
工作環境： | -10～40℃，≤80%RH 大氣壓力 86～106kpa |
電源電壓： | 機內鋰電池：12.6V |
Product Parameters
1、可通過調整傳感器開距尺寸，測量國內10KV-500KV和GW4、GW5、GW6、GW7、GW10、GW16、GW17、GW22、GW23等系列隔離開關觸頭壓力；
2、也可專門為折臂式（GW6、GW16、GW17、GW22、GW23等）系列隔離開關而設計，傳感器設計成靜觸頭同樣的形狀與尺寸（長導電管形），測量時動觸頭只要夾住傳感器就能測出動觸頭夾緊力；
3、顯示出觸指此時的接觸壓力并記憶；
4、可用于隔離開關制造廠對觸指壓力的檢驗；
各類隔離開關觸指壓力參考值（每對觸指）
常規負荷開關的壓力值一般在200N左右，各開關廠或有不同。
型號 | 觸頭、觸指合閘時的型式 | 一對觸指參考壓力（N） |
GW4、GW5、GW7 等 | 轉入式 | ≥130 |
GW6、GW16/17、GW22/23等 | 鉗夾式 | ≥300 |
GN2 等戶內系列 | 拍合式 | ≥200 |
說明： a. 壓力宜大不宜小 b. 以上是每對觸指的參考壓力，如有幾對觸指則應分別測量，但一次能把若干對觸 指包含進去測量則更佳。 | ||

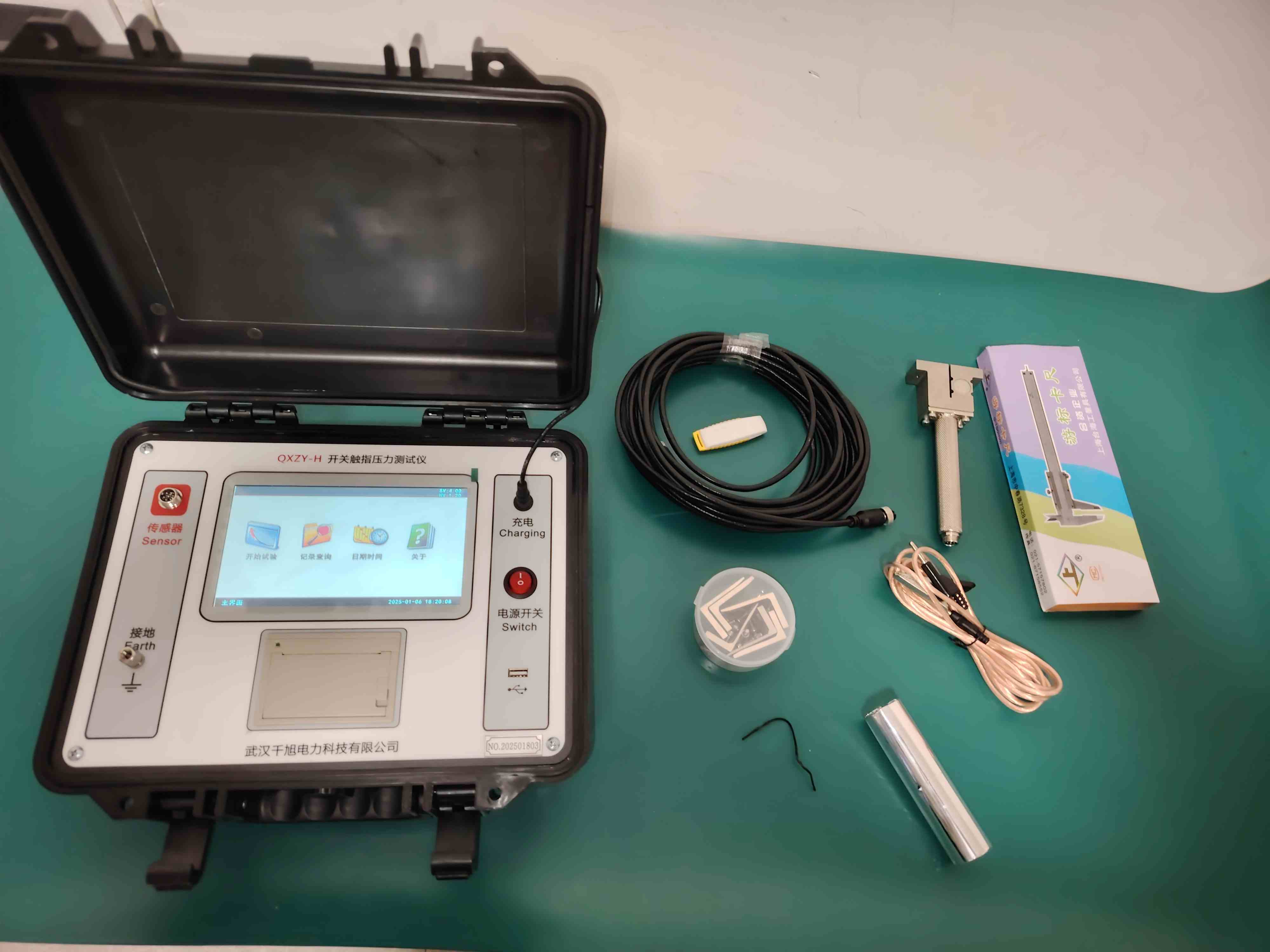

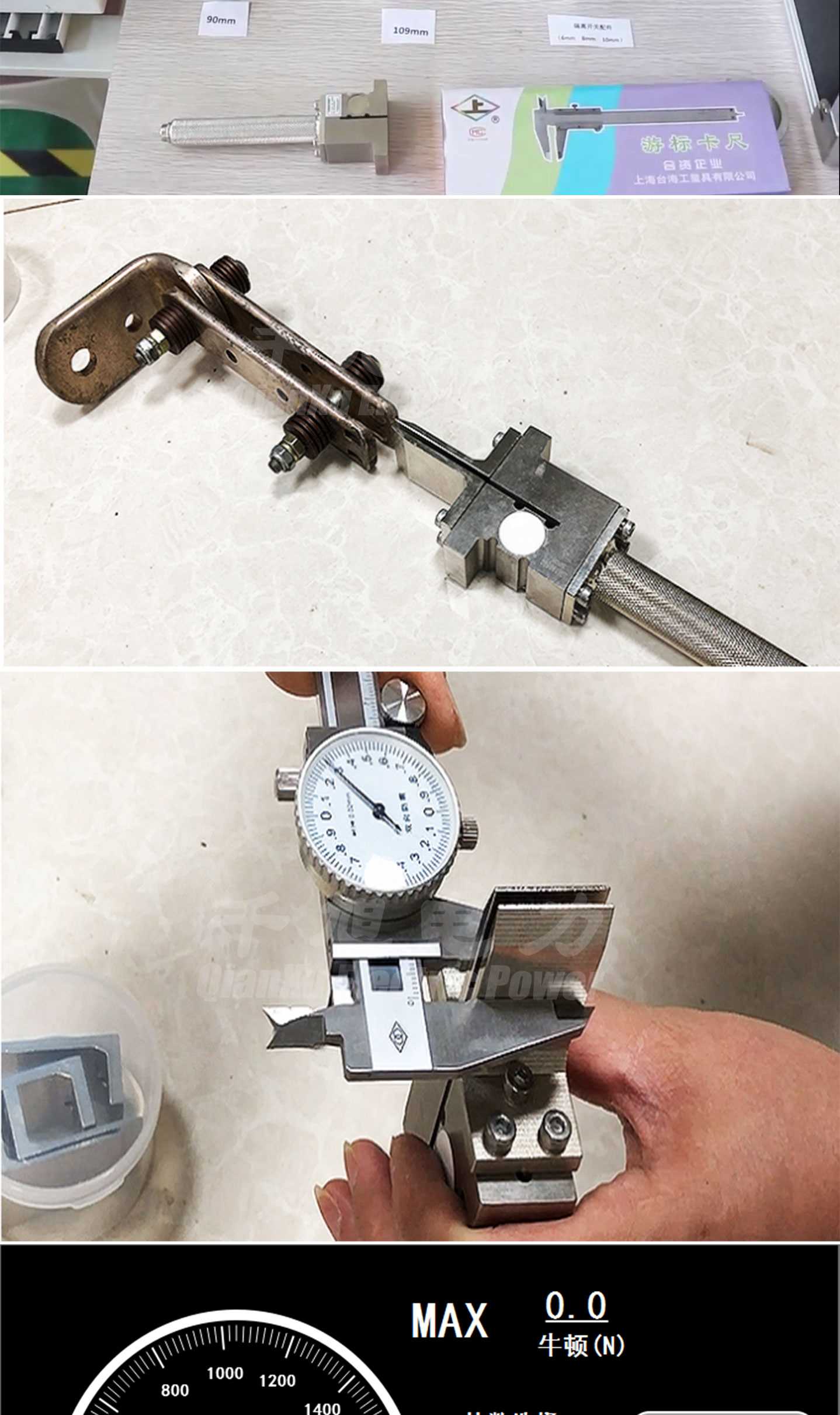

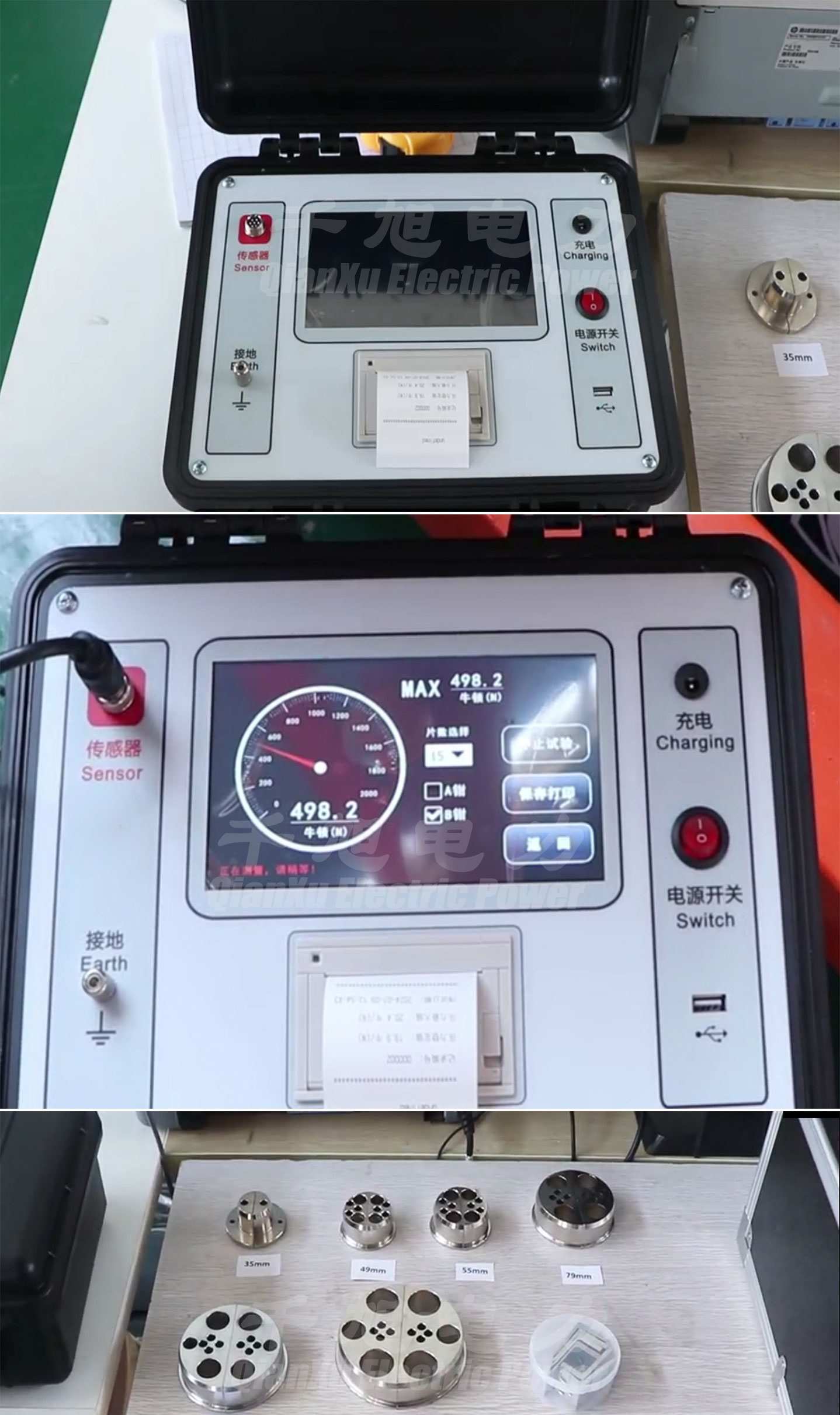

Product Image
Product Certificate

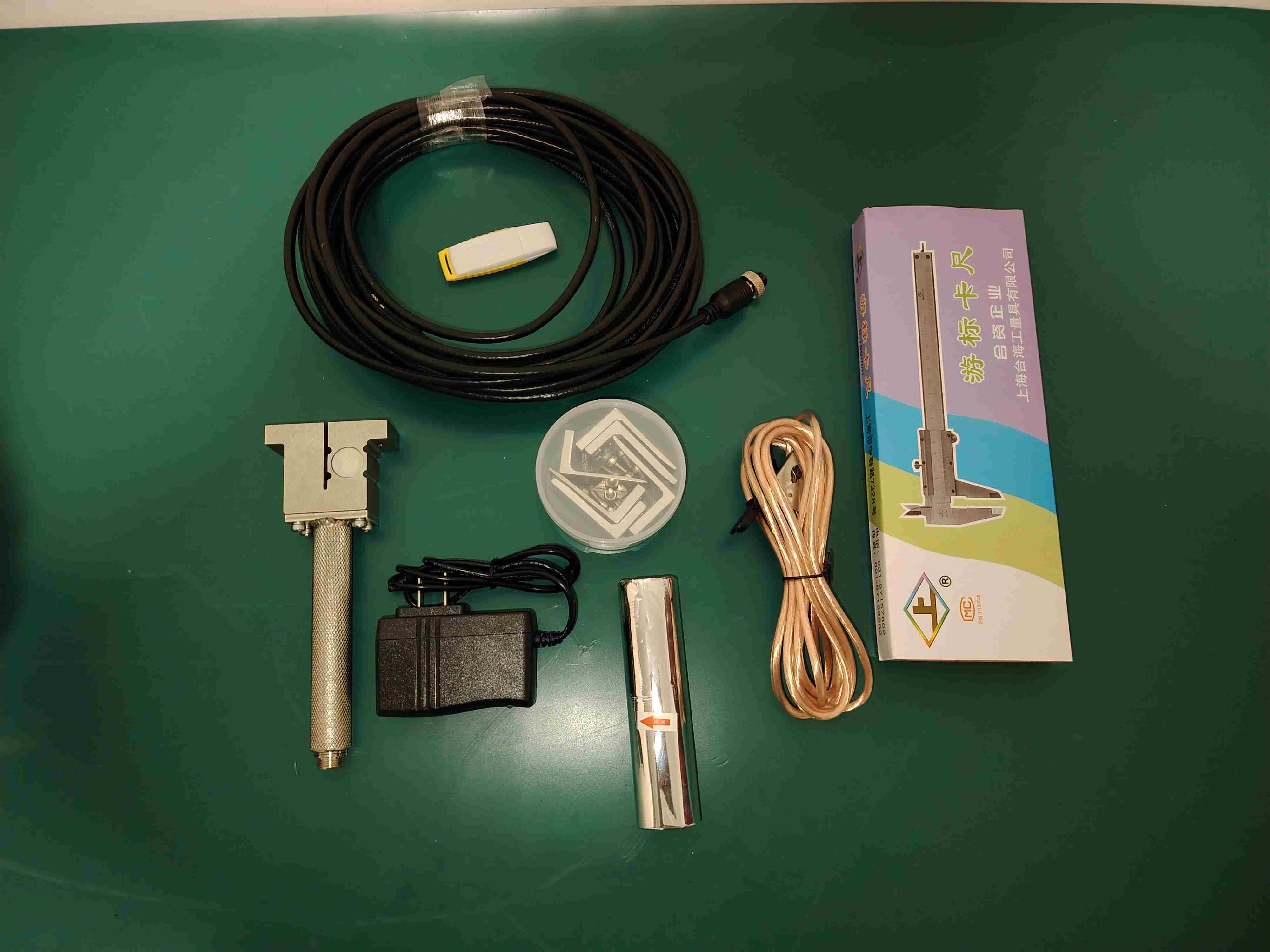

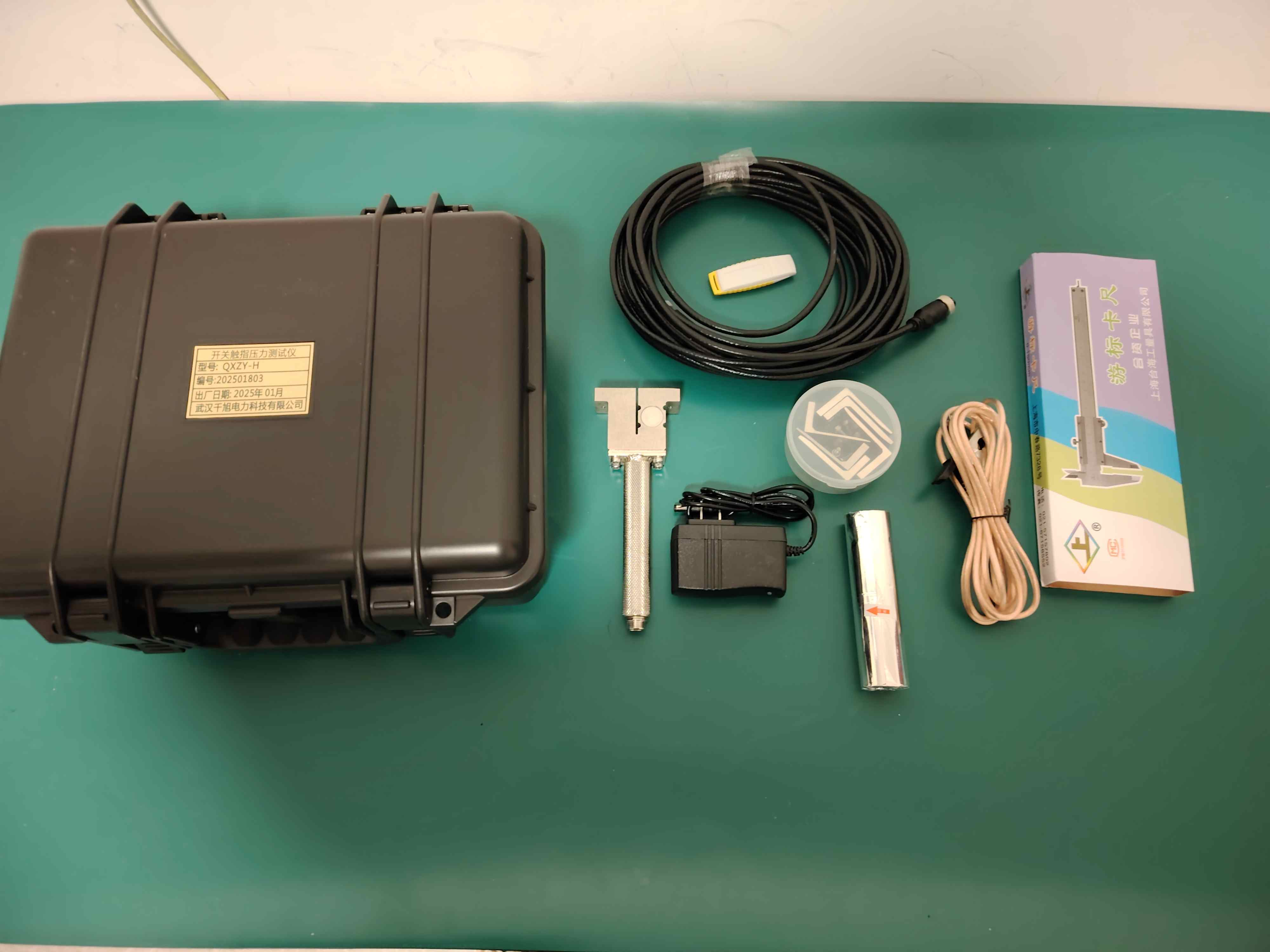

1、附件箱
2、接地線
3、傳感器
4、信號線
5、打印紙
6、游標卡尺
7、傳感器
8、扳手
9、助力套筒
10、充電器
11、夾具配件
12、測試鉗
13、模擬觸頭
