變壓器有載開關接線及操作

        千旭電力QXYZ-3A變壓器有載開關測試儀是實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性等參數的精確測量，是測試有載分接開關的理想設備。

具體接線操作如下：

操作時注意事項：

  ①. 儀器可以用線圈進行測量，但嚴禁帶電測量，并應斷開測試端子的連接；

  ②. 用繞組測試時，變壓器非測試端應三相短路接地，儀器O端不接地；

  ③. 對于長期未動過的有載開關，試驗前應將開關切換幾次，清除接觸表面的氧化層和觸頭間的雜質；

  ④. 使用前必須將儀器接地端子連接到地線上；

  ⑤. 請勿將兩組以上的電線連接在一起作為一次測量，并將未使用的電線打開；

  ⑥. 測試過程中，不允許拆除測試線；

  ⑦. 測試完成后，請先關閉儀器，然后再拆除所有接線。

  帶繞線測試：

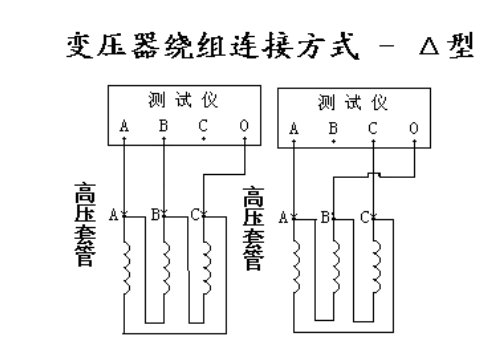

  ①. 拆下被測變壓器三側引線，將非測試端（一般為中壓側和低壓側）短接到地。 將黃、綠、紅、黑測試夾依次夾在被測變壓器調壓側（一般為高壓側）三相A、B、C及套管中性點上，然后連接 黃、綠、紅、黑線分別連接儀器的A、B、C、O端子。  （各相電壓、電流線必須按其顏色相同。）以下為現場接線圖：

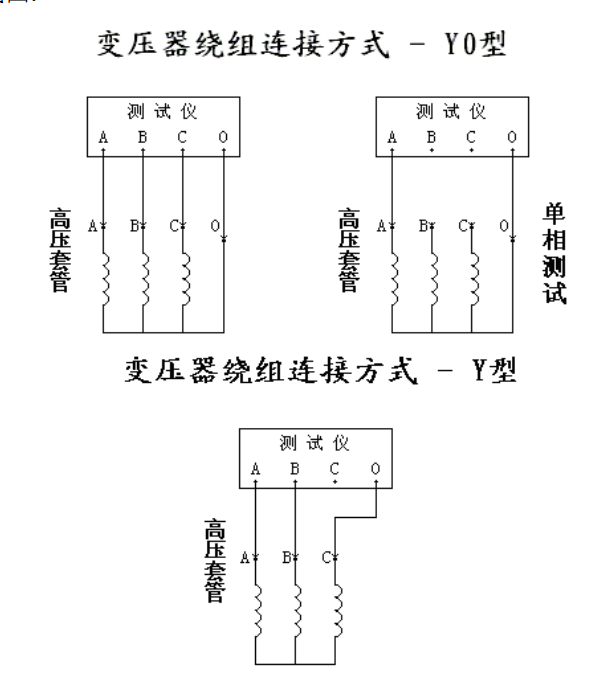

Y型接線 要分別測試A B、BC 、CA的時候請用單相測試

不帶繞組測試

①．有中性點的把有載開關的U  V  W 三相的1 2 3 45。。分別連接在一起

    儀器的A B C O分別對應的接在U  V  W和中性點上，

接線方式 YO  測試方法和帶繞組測試一樣。

②. 沒有中性點的把有載開關的U  V  W 三相的1 3 5 7。。分別連接在一起 2 4 6 8。。分別連接在一起

     儀器的A B O分別對應的接在U  V  W上，

     接線方式Y   測試方法和帶繞組測試一樣

③. 對于中間調壓的有載開關U  V  W 三相的1 2 3 4.。。。分別連接在一起

       U  V  W 三相的另外一端都連接在一起作中性點

     儀器的 A B C O分別對應的接在U  V  W上和作的中性點上

接線方式 YO  測試方法和帶繞組測試一樣。

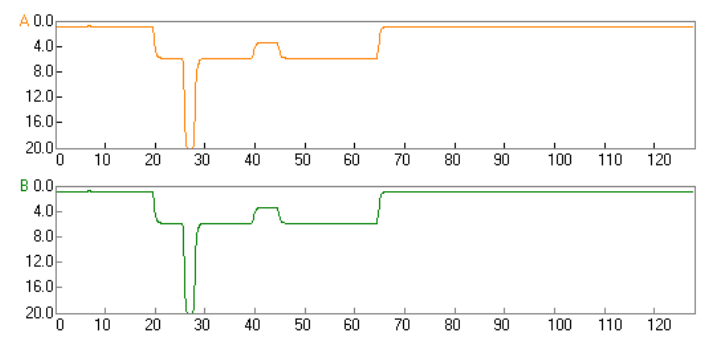

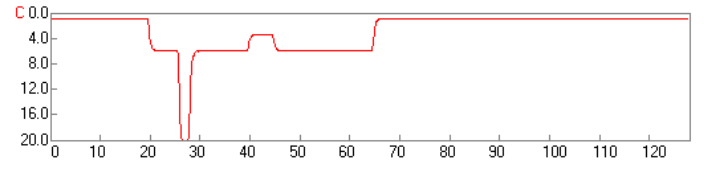

1－2檔 試驗結果:
