Product Introduction
武漢千旭電力變壓器有載分接開關測試儀QXYZ-3A是根據電力行業標準DL/T846、8-2004設計的高壓試驗設備，能夠滿足檢驗要求。根據《電力設備交接試驗規程》的要求，該設備能夠實現有載分接開關的動作順序、測量切換時間等功能，并可測量有載分接開關的過渡時間、過渡波形、過渡電阻、三相同步性等參數。（用戶是帶容量調節的有載開關，請提前告知）
Product Introduction
①. 三相恒流源充電電流：9A/3A檔；3A/1A 1.5A/0.5A 0.6A/0.2A檔
②. 端口最大電壓：24V
③. 過渡電阻最大電阻值：100Ω
④. 過渡電阻最小電阻值：0.1Ω
⑤. 過渡電阻測量范圍： 3A檔：0.1Ω～6Ω
1A檔：0.4Ω～20Ω
0.5A檔：4Ω～40Ω
0.2A檔：10Ω～100Ω
⑥. 波形記錄時間長度：300ms
⑦. 采樣速率：30k
⑧. 時間分辨率：0.01ms
⑨. 電阻分辨率：0.01Ω
⑩. 準確度：過渡電阻：±5%讀數±0.1Ω
過渡時間：±0.5%讀數±0.2mS
⑩. 使用溫度：-10～40℃ 使用相對濕度：<85%RH
Product Parameters
1. Y0 Y△型變壓器測試，電阻值直接顯示，無需轉換；
2. 數據分析人性化，有載開關測試儀可自動檢測波形中間的故障并標記；
3. 波形顯示根據采樣數據自動調整阻值和時間范圍；
4. △型變壓器可顯示三相同步；
5. 儀器自動識別單阻或雙阻；
6. 支持帶或不帶繞組進行測試；
7. 采用四端子接線方式，提供高精度電阻測量，無需接線補償；
8. 可在試驗中途進行連續試驗，節省變壓器停電時間；
9. 儀器可存儲文字報告，方便數據管理和查詢；
10. 變壓器有載開關測試儀由小型計算機控制，配備800×480彩色液晶觸摸屏、高速打印機，支持外接鼠標，操作簡便。自動保存1000組數據，也可通過外接U盤保存。

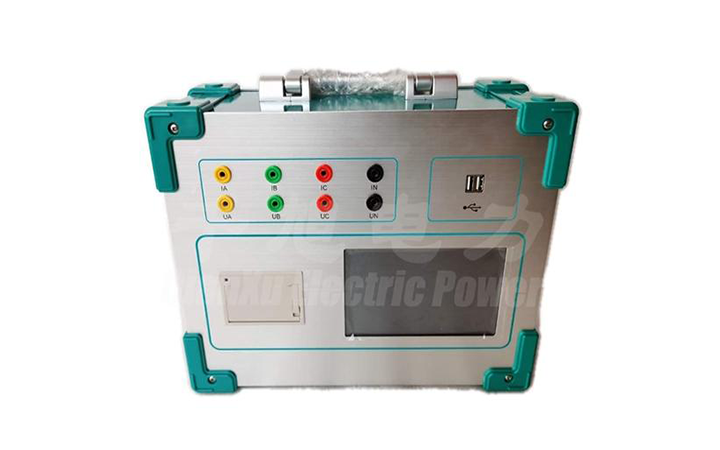

Product Image
Product Certificate
主機 一臺
測試線（長） 一套
短接線（短） 一套
電源線 一根
鼠標 一個
U盤（裝有上位機程序） 一只
