線路參數測試儀接線操作介紹

異頻線路參數測試儀QXXL-H是現場測試各種高壓輸電線路(架空、電纜、架空電纜混合)工頻參數的高精度測試儀器。儀器為一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。

測試開始前，將測量端的線路掛上接地線或合上地刀可靠接入大地，并將面板左上角的儀器接地端子可靠接入大地，將測試電源輸出端子IA、IB、IC連接到線路測量引下線(粗線)，最后，將電壓測量端子UA、UB、UC接入線路引下線(細線)。儀器測試接線確認接好完成后，再取下接地線或分開地刀的接地，以保證設備和操作人員的安全。黃、綠、紅三色測試線盡量懸空，以免感應高壓放電擊穿測試線！

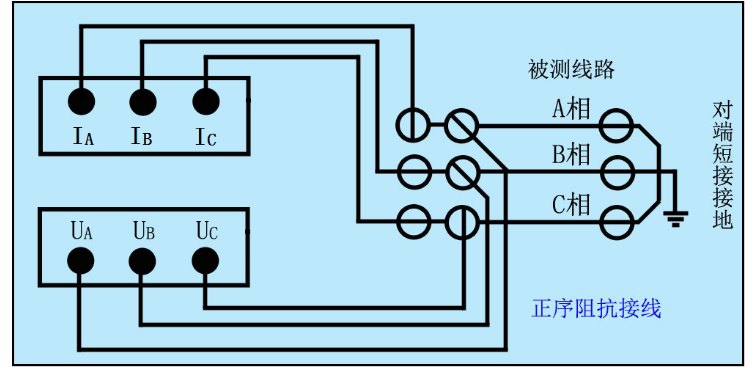

5.1、正序阻抗接線（如下圖），零序阻抗也可采用此種接線方法接線，儀器內部會自動在內部切換接線。

圖5—1、正序阻抗接線

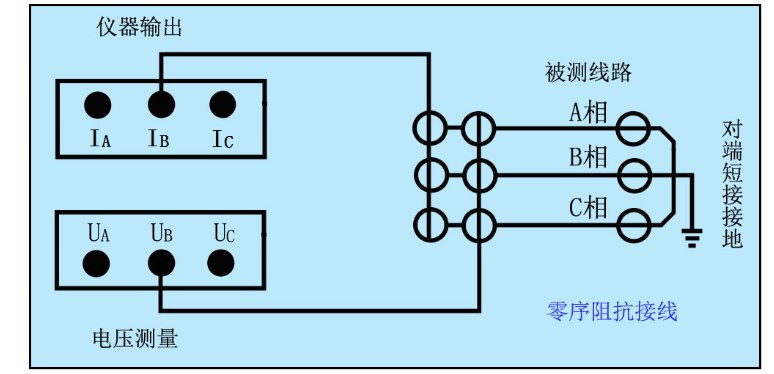

5.2、零序阻抗接線圖（如下圖）或者按照正序阻抗接線。

圖5—2、零序阻抗接線

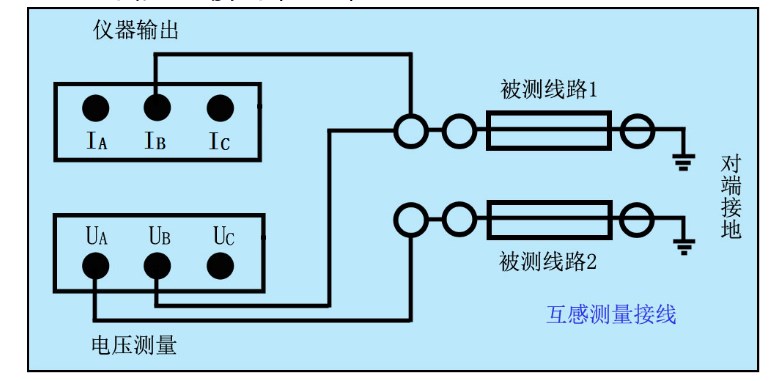

5.3、線路互感接線（如下圖）

圖5—3、線路互感接線

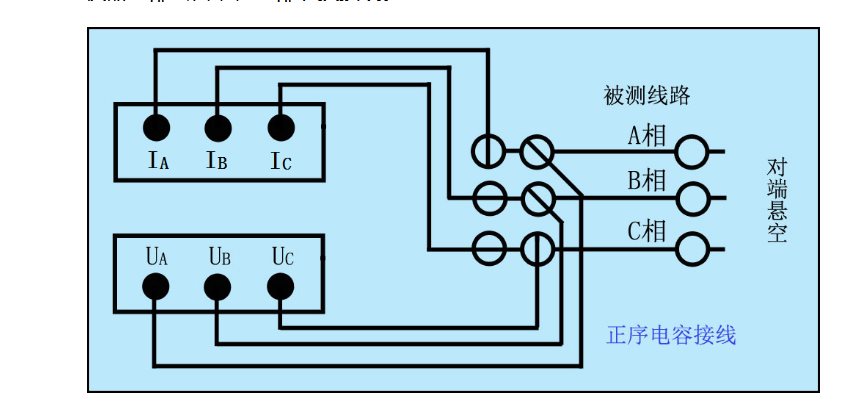

5.4、正序電容接線（如下圖），零序阻抗也可采用此種接線方法接線，儀器內部會自動在內部切換接線。

圖5—4、正序電容接線

連接儀器和被測線路時，保證線路測量端可靠接地（掛接地線），測試完成后恢復，取接地線；儀器可靠接大地，注意各個測試信號接地線要按照接線指示圖完成。

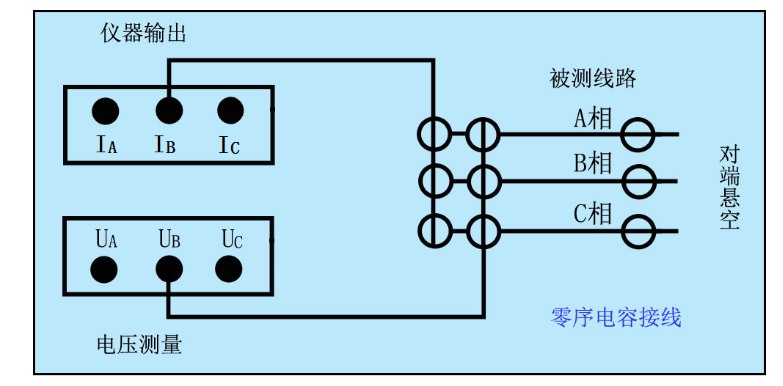

5.5、零序電容接線（如下圖）或者按照正序電容接線。

圖5—5、零序電容接線

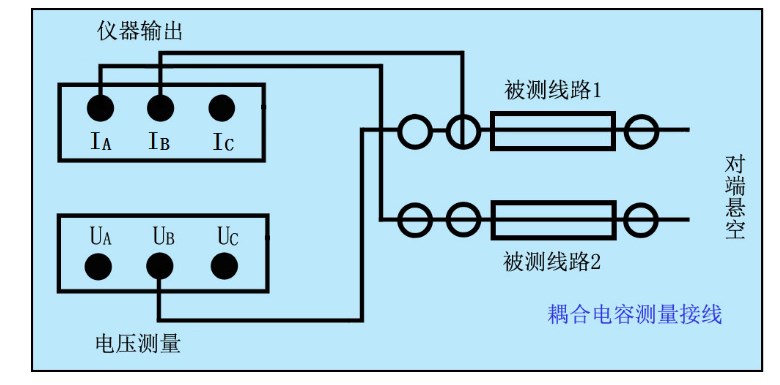

5.6、耦合電容接線（如下圖）

圖5—6、耦合電容接線

在雷雨天氣或者沿線路有雷雨天氣時，不能進行測量，以保證操作人員和設備安全。

儀器測試接線極為簡捷，只需一次接入上述測試線，通過儀器自動控制測量方式和被測線路對端接線方式配合，即可完成所有序參數測量，大大提高測試效率和操作安全性。
