高壓開關動特性測試儀接線操作介紹

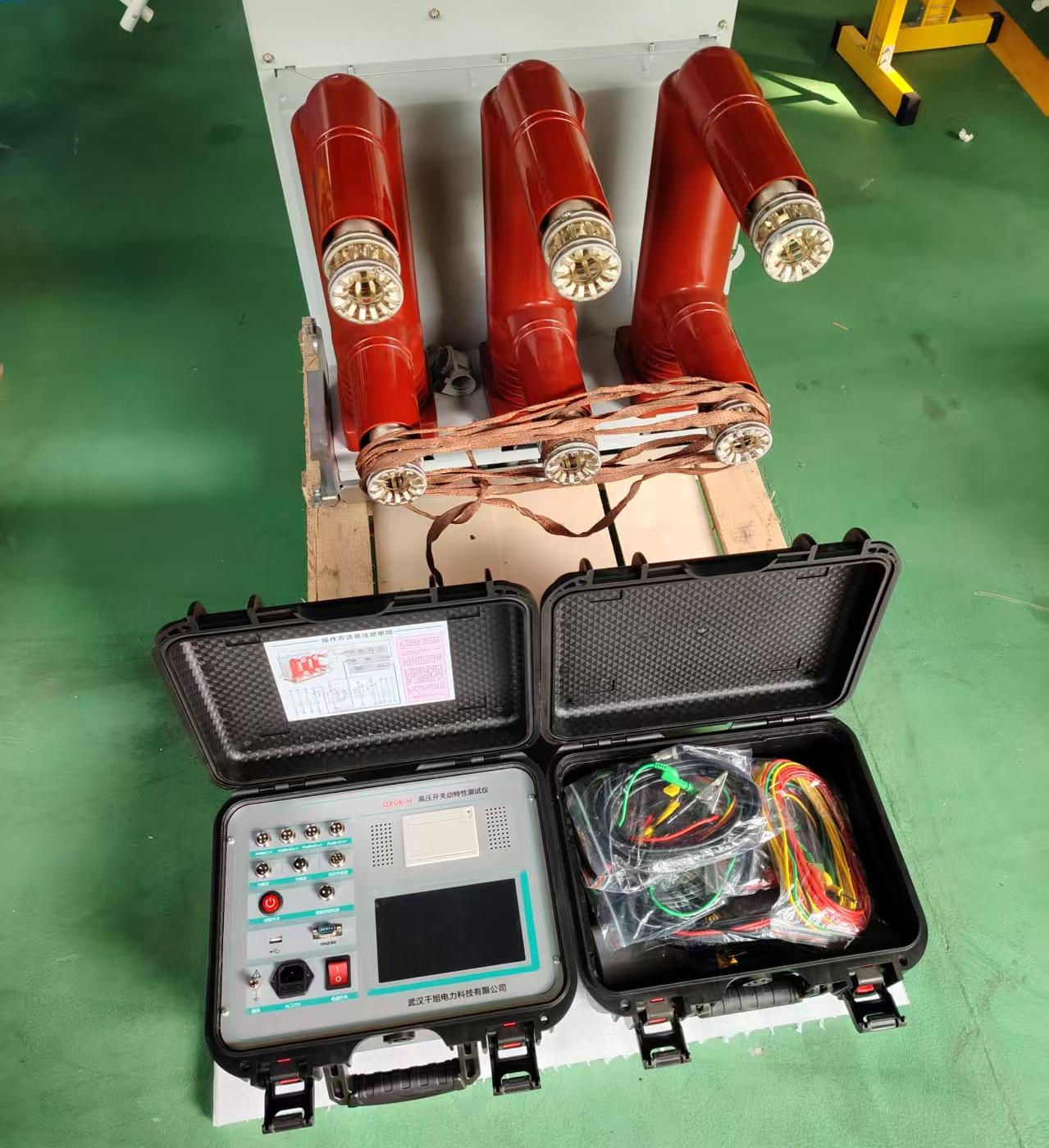

高壓開關動特性測試儀接線操作介紹，以一臺VS1真空斷路器進行操作講解。

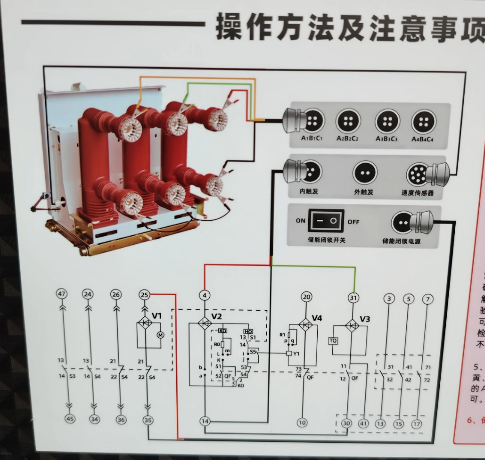

首先查看接線圖，如下：

可以看到將測試儀的ABC斷口線黃綠紅接到斷路器的上觸頭，下觸頭三相短接接黑線，內觸發分紅綠黑三根，紅接4、綠接31、14和30短接接黑線，儲能分紅黑接線接到25、35，其次就是速度傳感器，這個后面詳細講解。

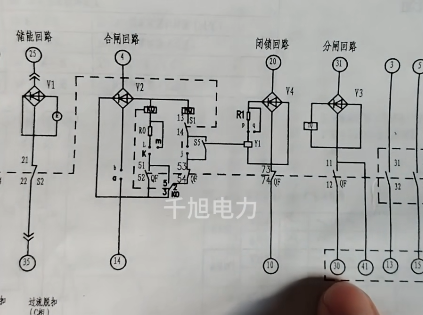

查看斷路器圖紙，可以看到分閘回路、合閘回路、儲能回路，如下：

根據上面的接線和圖紙可以分析，測試儀的分閘信號線接到分閘回路，合閘信號線接到合閘回路，儲能接儲能回路，方便測試儀對斷路器進行分合閘儲能操作。

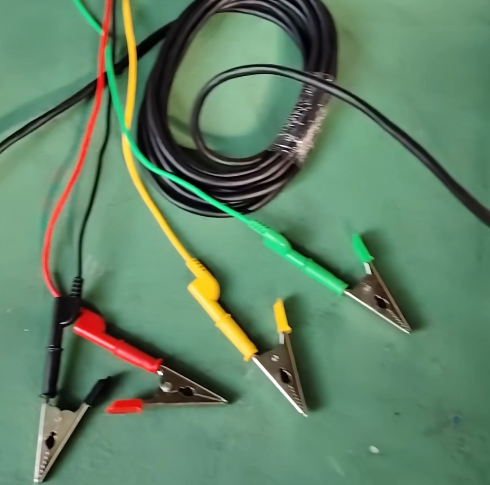

三相斷口接頭

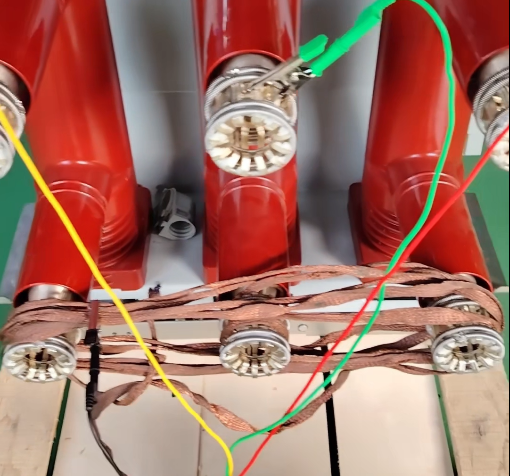

端口線黃綠紅接到斷路器上觸頭，下觸頭短接接黑線。

斷路器觸頭接線

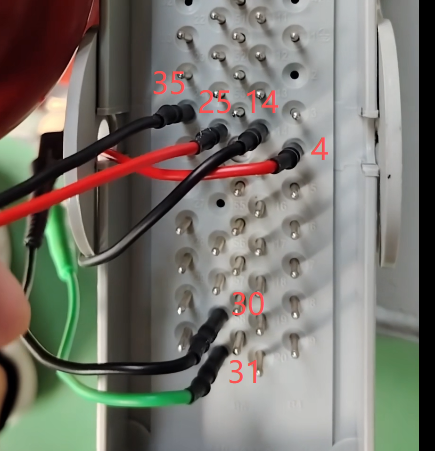

內觸發接到航插紅4、14、30、綠31,14和30短接接黑線。

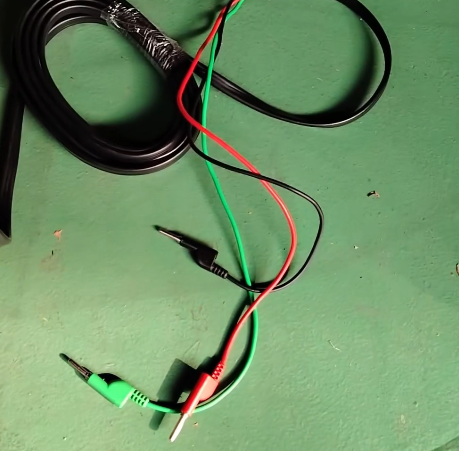

內觸發信號線

儲能接線到25、35儲能回路。

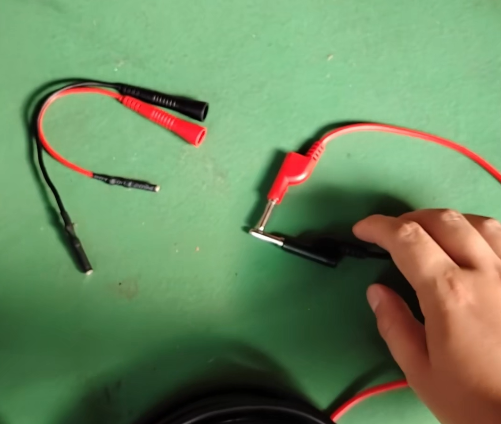

儲能接線

分別接到斷路器航插，如下圖，分別對應

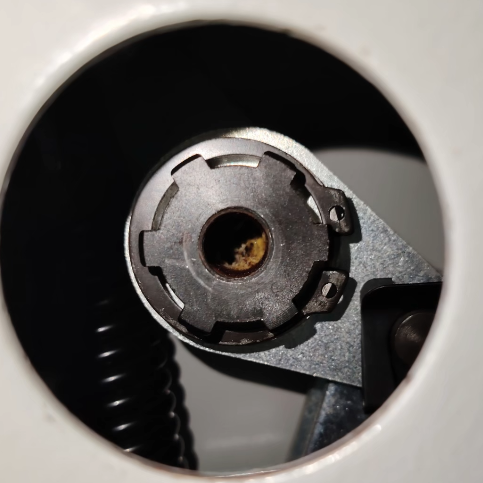

最后是傳感器接線，首先觀察斷路器傳感器內部，看看適用什么轉接頭，如下圖：

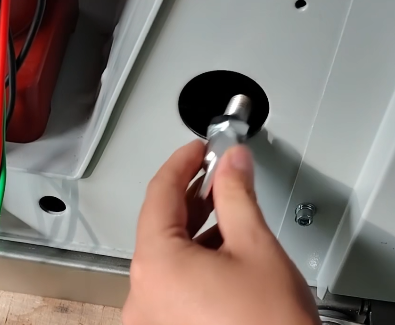

使用專用的轉接頭

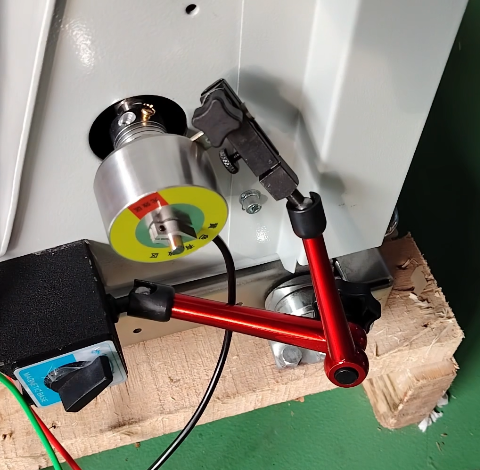

最后接好傳感器，并用磁吸固定，傳感器指針保證在黃色有效區內。

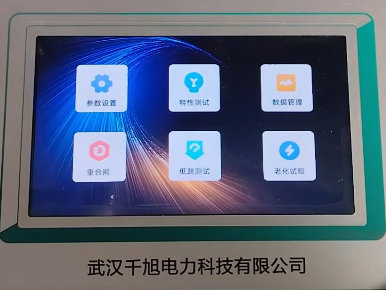

所有測試線接好，檢查無誤后儀器開機，進入?yún)?shù)設置，按照實際使用設置參數，如下：

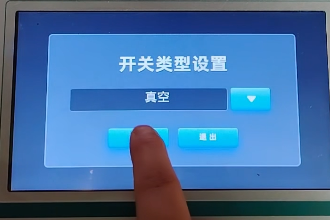

設置真空斷路器

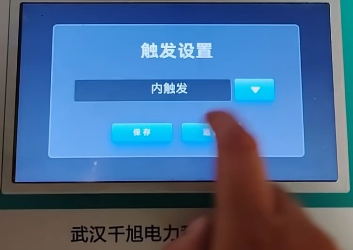

設置內觸發

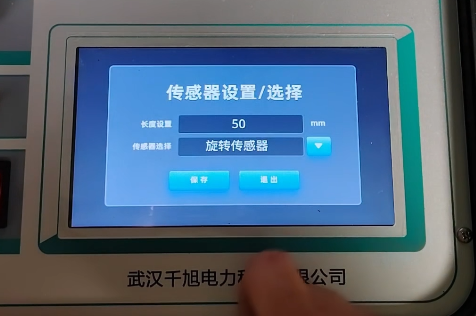

傳感器設置旋轉傳感器

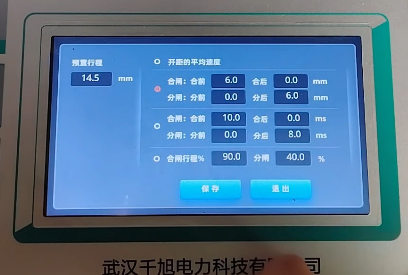

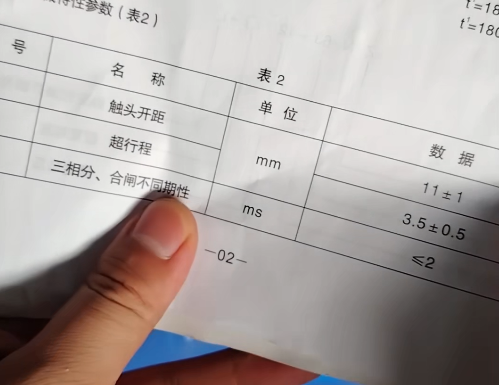

行程設置需要查看圖紙，開距+超行程即為行程，此次試驗的是11mm開距，超行程3.5mm，設置14.5mm行程，平均速度默認合前分后6mm。

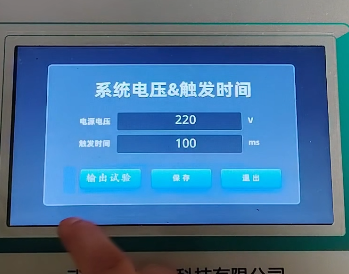

斷口設置A1主斷口，觸發電壓設置按照斷路器規格，此次設置的220V電壓。

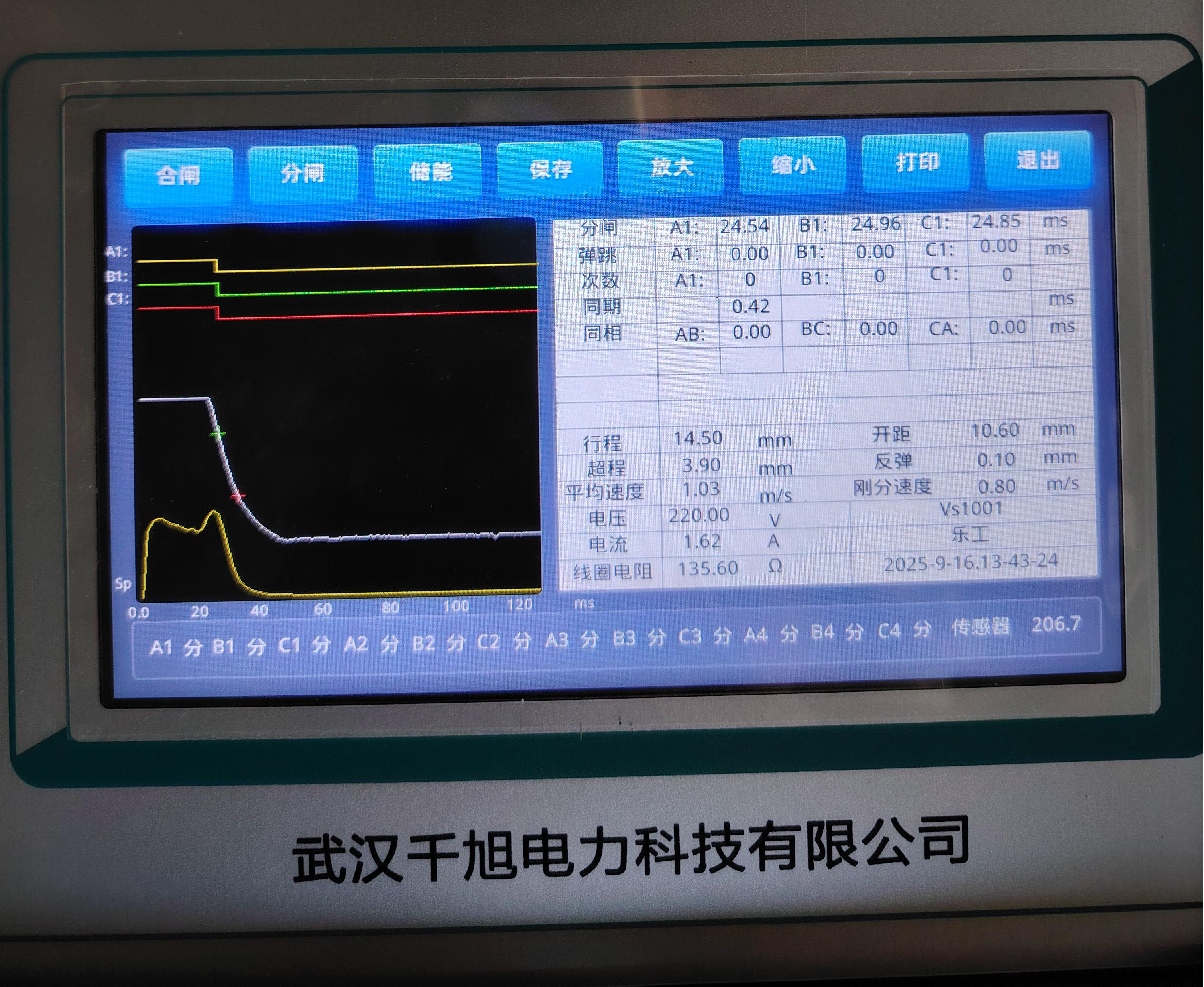

參數設置完成后，點擊特性測試，進入分合閘測試界面，這里可以對斷路器進行儲能和分合閘操作。

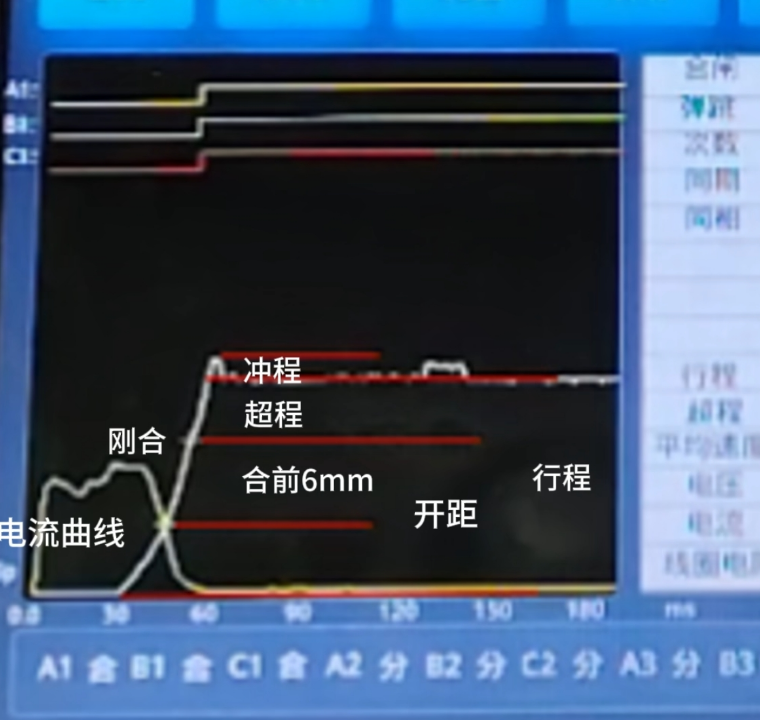

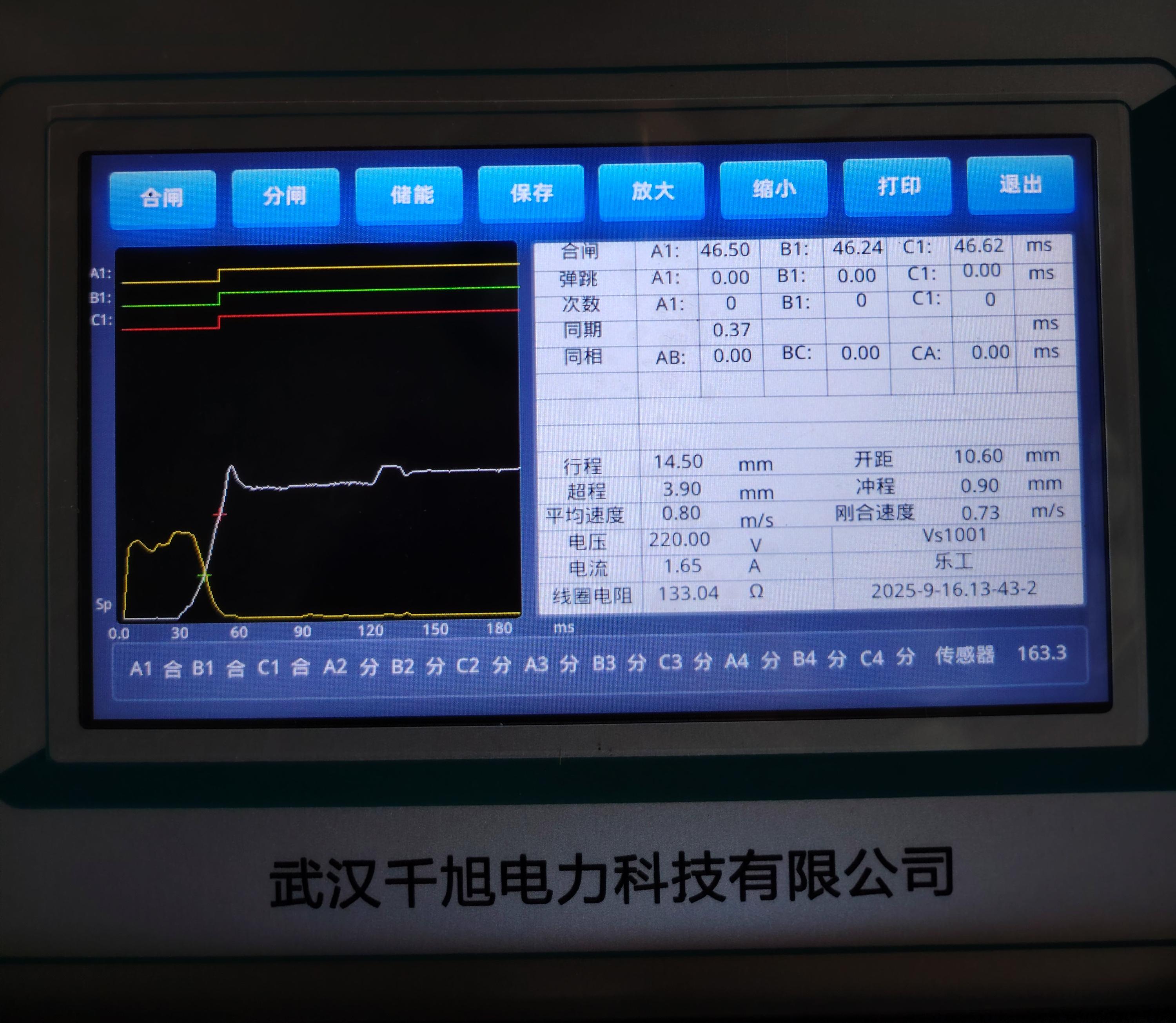

下面是對波形的解析
