變壓器變比誤差和互感器變比以及匝數比怎么計算呢

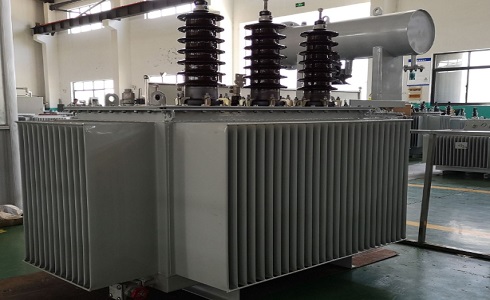

變壓器容量 S=1000kVA，高壓側電壓 U1=10kV，低壓側電壓 U2=400V

1、變壓器變比怎么計算呢？怎么測量變壓器變比誤差？

如一臺變壓器高壓側是10kV，低壓側是400V，那么的他變比如下：

k=10kV/400V=25

那么變壓器的變比就為25。

如果現場用變壓器變比組別測試儀測量變壓器變比的話，內部計算變壓器變比誤差的公式是這樣的。

【k1（測量的變比）-k2（額定變比）】/k3(額定變比）*  100%

現場測量變壓器變比為24.5

即誤差為：(24.5-25)/25*100%=-2%

變壓器允許誤差在1%-3%之間

2、怎么根據變壓器容量去計算高壓側電流互感器的變比？

高壓側電流 I = S/10KV√(3)=57.74A

根據GBJ63-90的規定，儀表指示應在量程的70-100%之間

常規按照系數 1.3-1.5  計算

那么對應的電流互感器可以選擇：

75：5的電流互感器

以下為變壓器高壓開關電氣的選擇（僅供參考）：

3、怎么計算變壓器次級匝數？

變壓器匝數比 K = 高壓側U1/低壓側U2

高壓側匝數 L1 = 低壓側匝數 L2 * K
