繼電保護測試儀重合閘后加速試驗操作詳解
繼電保護測試儀重合閘試驗主要是試驗繼保裝置能否在實際使用過程中發生過流保護后能否正常重合閘，即重合閘后續的永久性故障后會如何反饋，下面以一臺繼保裝置和千旭電力六相微機繼電保護測試儀QXT1200來演示下重合閘試驗接線操作介紹
試驗接線
重合閘試驗接線需要接一組電流，兩組開入量和一組開出量，一組電流用來模擬過流保護，觸發裝置跳閘，兩組開入量是用來監測繼保裝置跳閘信號和合閘信號，開出量則是輸出合閘狀態和合閘狀態，用來模擬斷路器狀態

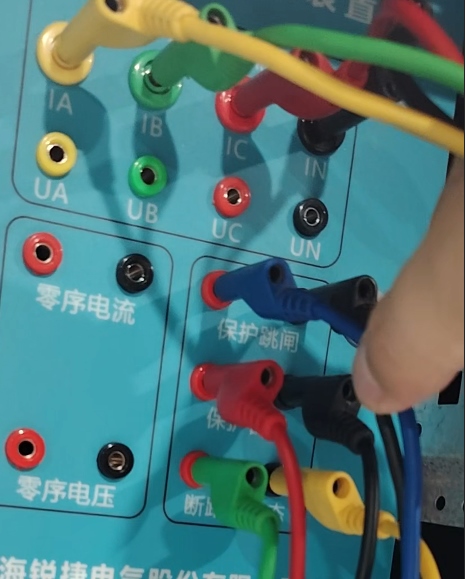

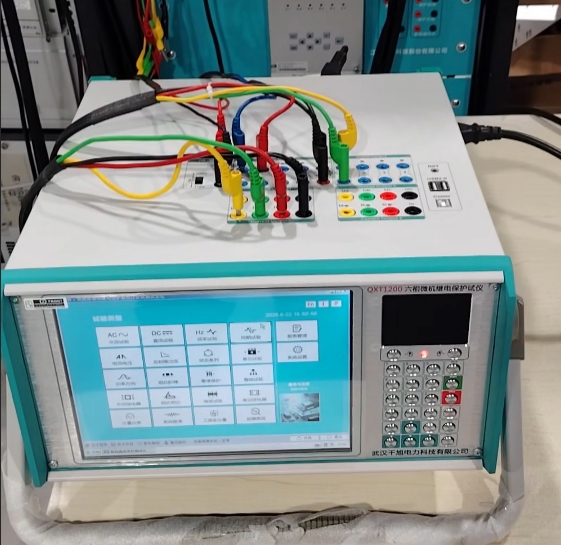

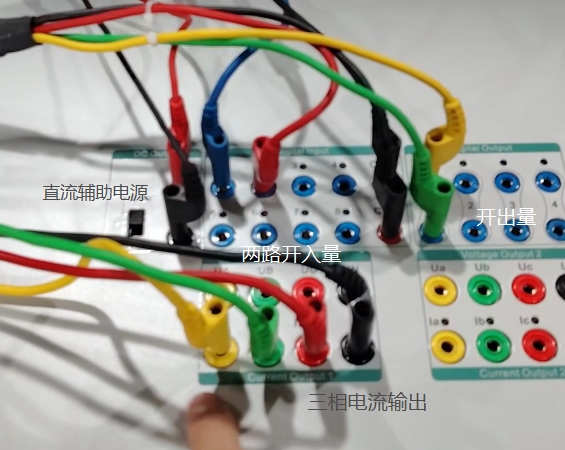

最下端黃綠紅黑是繼電保護測試儀電流輸出，接到繼保裝置電流輸入。藍黑紅黑兩組開入量接到繼保裝置跳閘信號和合閘信號，黃綠開出量接到繼保裝置斷路器狀態端子。

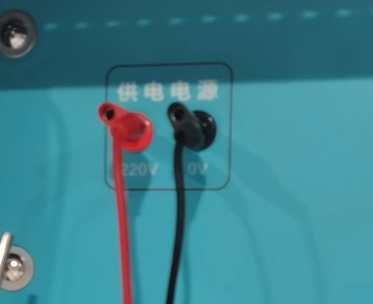

最后繼電保護測試儀提供直流輔助電源220V，接到繼保裝置電源輸入端。
繼保裝置壓板和定值

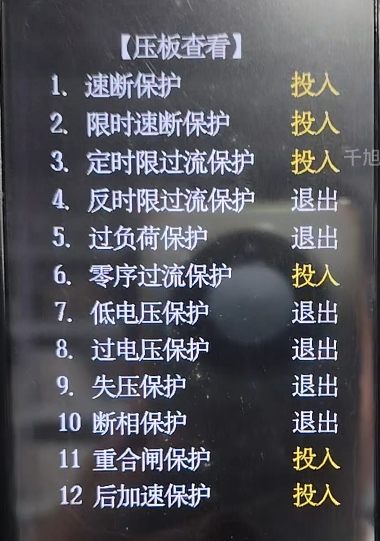

接好測試線后，輔助直流電源提供220V供電，此時繼保裝置開機，查看壓板投入，確保過流保護和重合閘及后加速是投入的狀態。

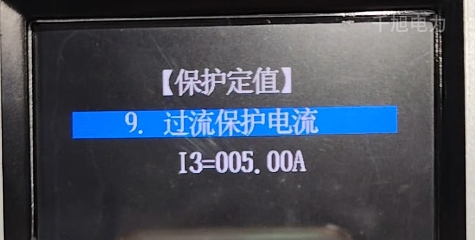

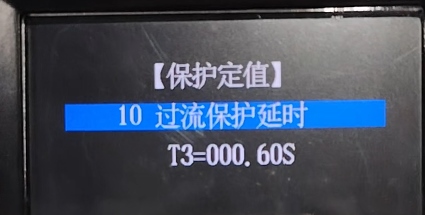

再查看裝置定值?？梢钥吹竭^流保護的電流和時間。定值5A，時間0.6秒。

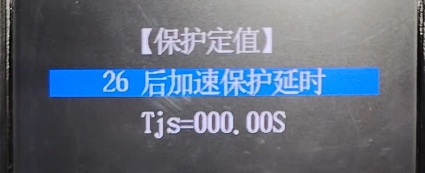

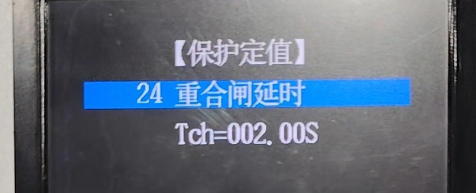

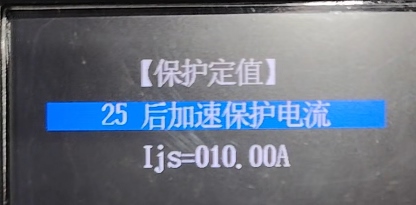

重合閘延時2秒，后加速過流10A，時間0秒。
軟件操作

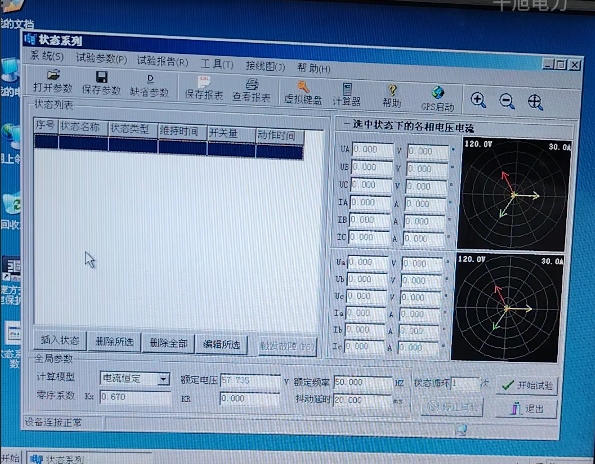

進入繼電保護測試儀狀態序列界面。整體邏輯是首先讓裝置重合閘充電，其次發生過流保護，再然后裝置發生重合閘，最后重合閘后又發生后加速過電流保護。我們相應的插入四個狀態。

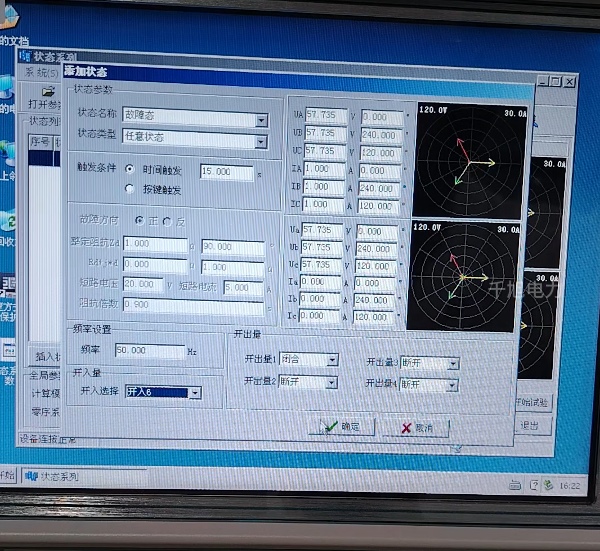

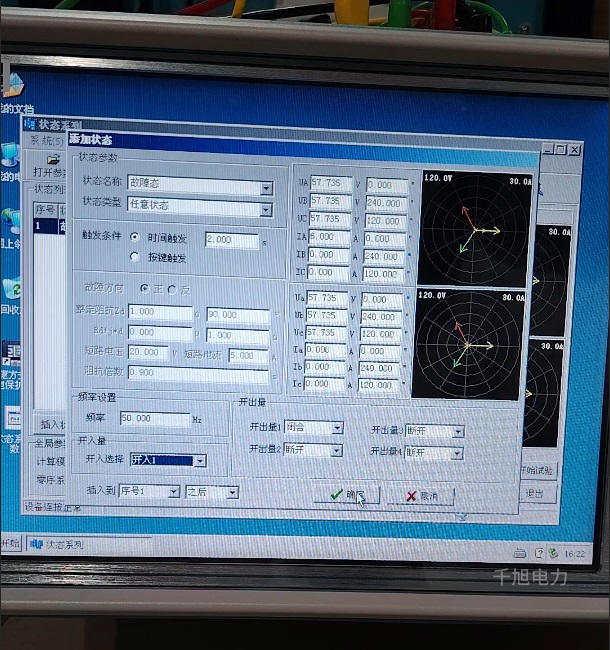

插入狀態一，給裝置充電，三相電流設置1A，開入量隨便選擇一個，此時斷路器是正常合閘的狀態，開出量選擇閉合的狀態。
插入狀態二，提供一個過電流，根據第三段過流定值5A，時間0.6秒，提供一個過電流6A，使裝置發生過流跳閘。

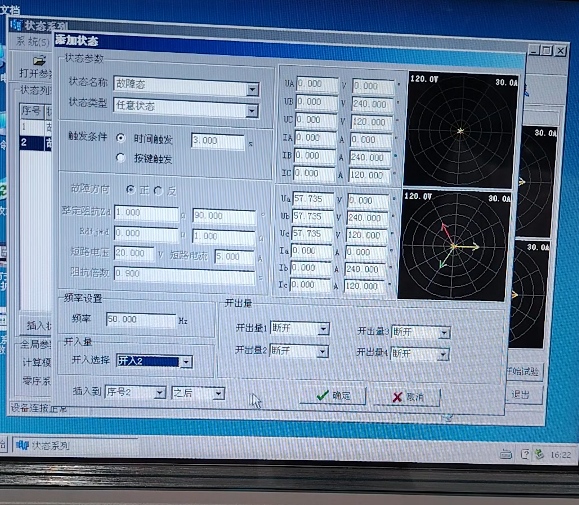

插入狀態三，此時發生過流跳閘，測試儀模擬跳閘后的狀態，輸出歸0，重合閘延時2秒，時間設置3秒等待裝置發生重合閘。

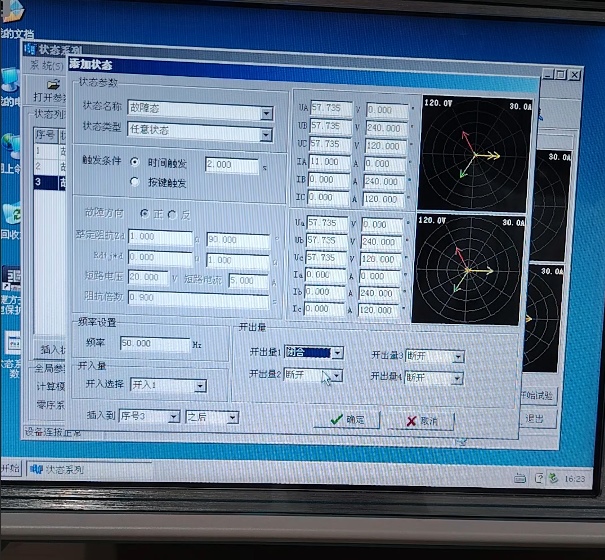

插入狀態四，此時發生重合閘，為了驗證重合閘后加速過電流，根據定值10A，延時0秒，提供一個11A電流，使裝置發生后加速跳閘。

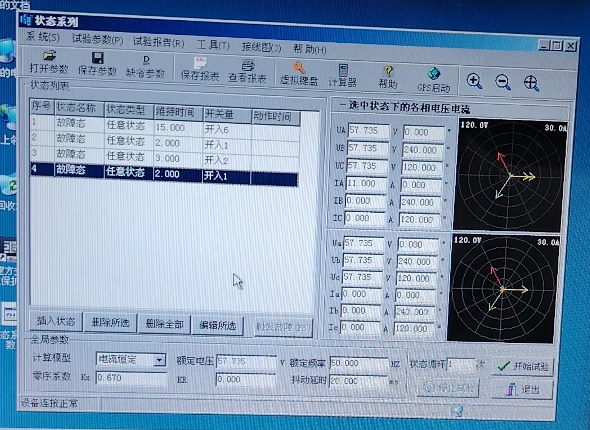

此時四個狀態就已經添加完成了，根據上面的邏輯，首先：裝置充電→過流保護跳閘→重合閘→后加速再次跳閘。
開始試驗

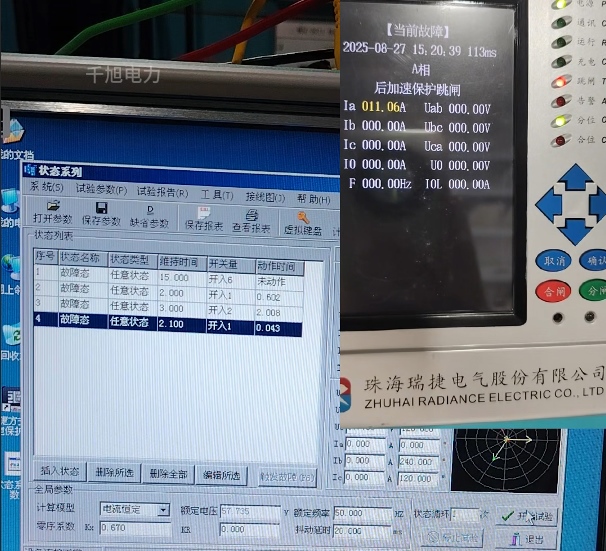

點擊開始試驗。可以看到裝置分別進行了分閘→合閘→分閘，可以看到動作時間。
狀態2跳閘時間對應三段過電流保護時限0.6秒。狀態3對應是重合閘2秒延時，狀態4對應后加速過電流0秒。

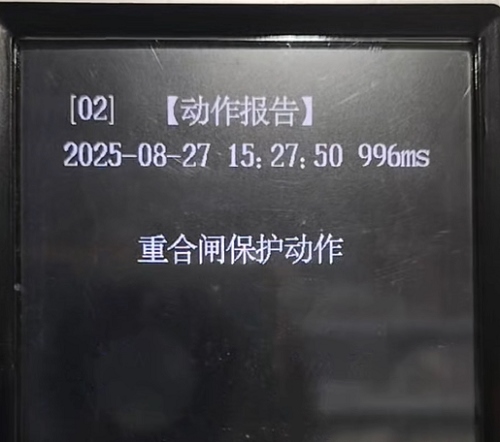

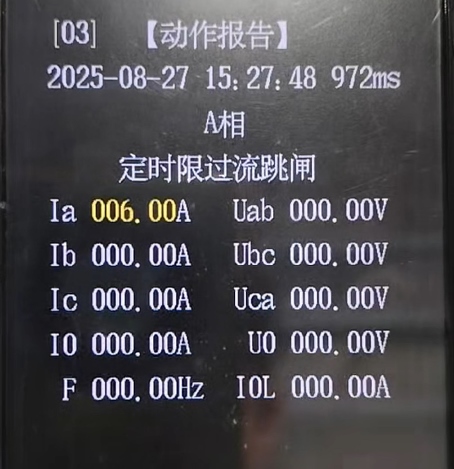

此時可以查看繼保裝置的動作記錄：
