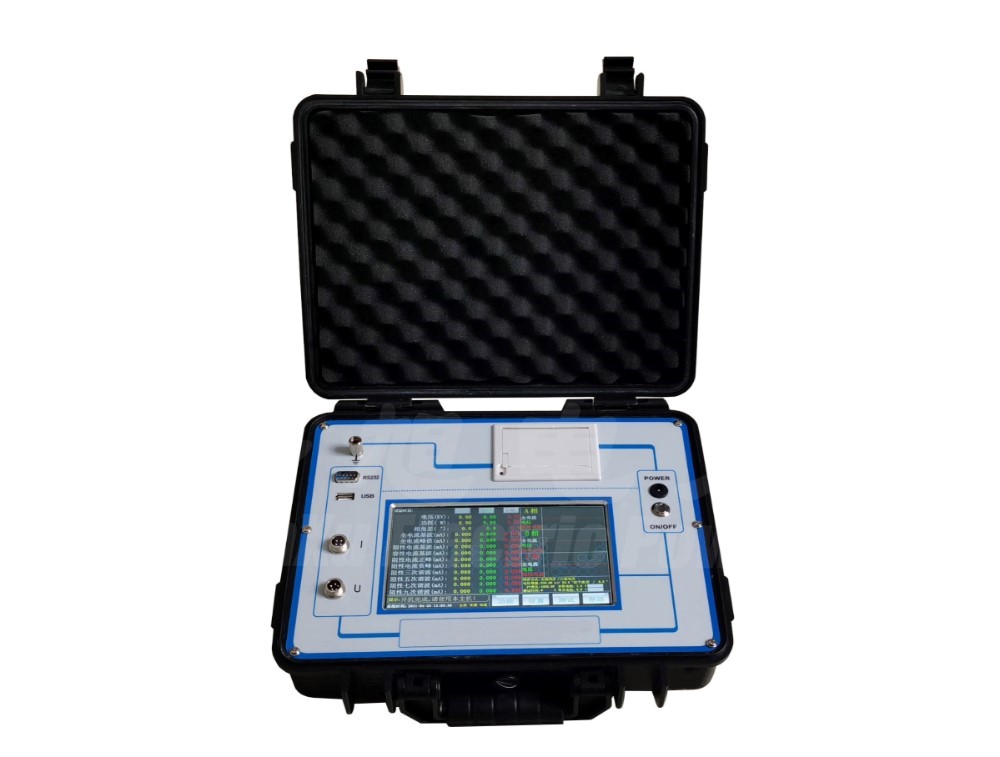

氧化鋅避雷器帶電測試儀試驗接線操作介紹
氧化鋅避雷器的工頻參考電壓阻性電流全電流試驗的目的是為了驗證閥片在工頻電壓下的過電壓保護能力。檢測閥片老化或內部受潮，預防劣化避雷器可能因熱崩潰引發爆炸。

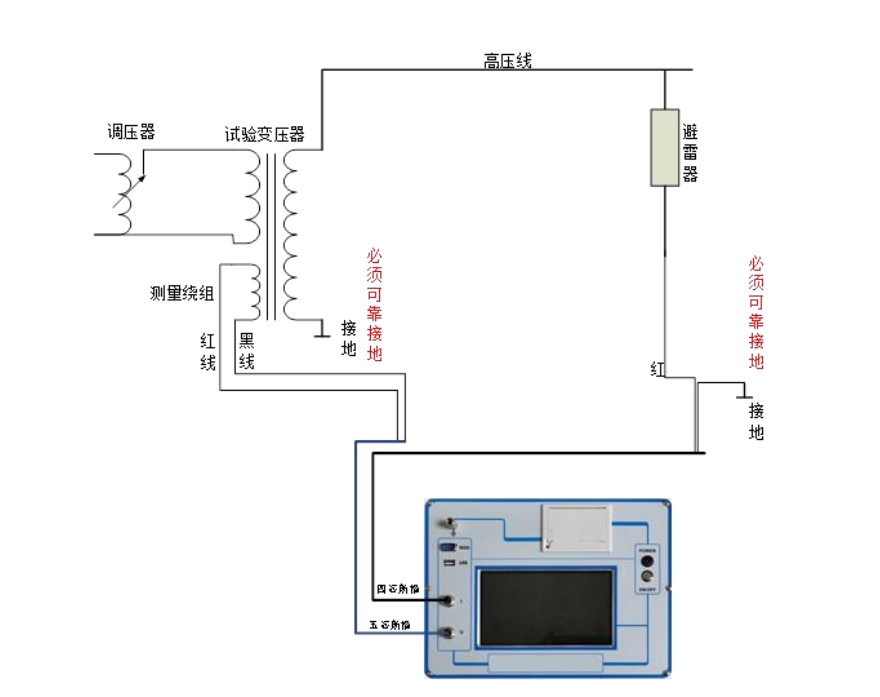

根據國標要求，需要定期對氧化鋅避雷器進行工頻參考電壓阻性電流全電流的試驗，下面來介紹10kV氧化鋅避雷器的實驗室測試的接線操作。具體接線圖如下：

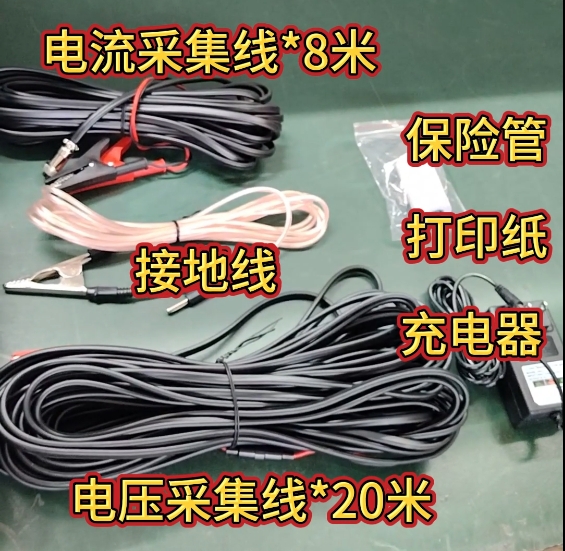

氧化鋅避雷器帶電測試在實驗室中就是利用試驗變壓器給氧化鋅避雷器施加一個工頻的參考電壓，模擬現場情況，然后氧化鋅避雷器帶電測試儀的通過采集電壓和電流檢測氧化鋅避雷器的各相參數的試驗，儀器主機接線就為電壓采集線和電流采集線，各項配件如下圖：

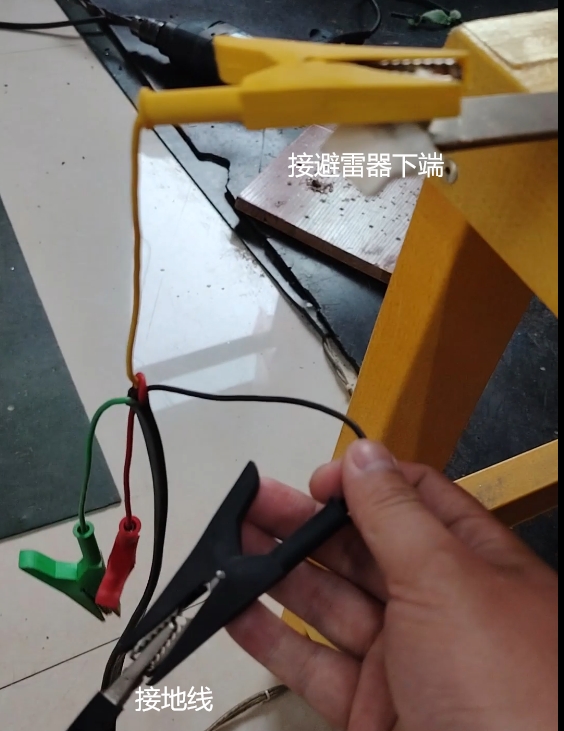

儀器電流采集線，一端插入儀器后，另一端黃一黑，黃線接氧化鋅避雷器下端，黑線接地線，這里的邏輯是黃線通過避雷器的電流輸入到儀器內部串聯的電流表采集電流，然后通過黑線接地到大地行成回路，如下圖

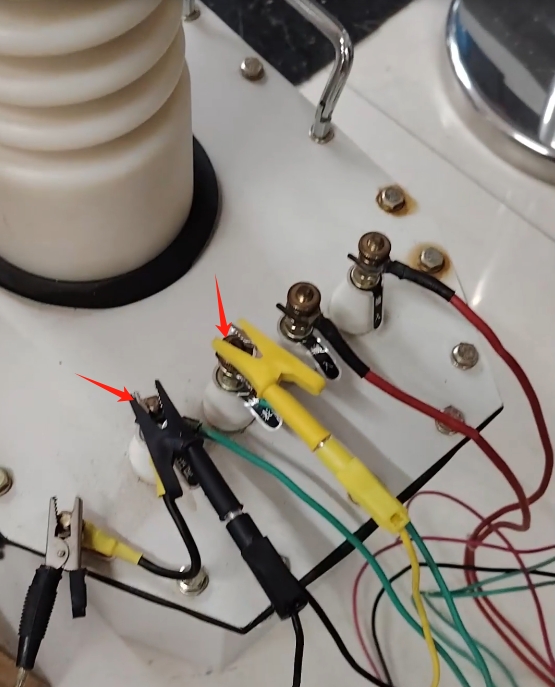

儀器的電壓采集線則是接到試驗變壓器的儀表端，通過采集二次電壓來再利用變比來換算一次電壓，現場測試則是通過電壓測試線接到PT的二次端子來采集電壓，如下圖所示：

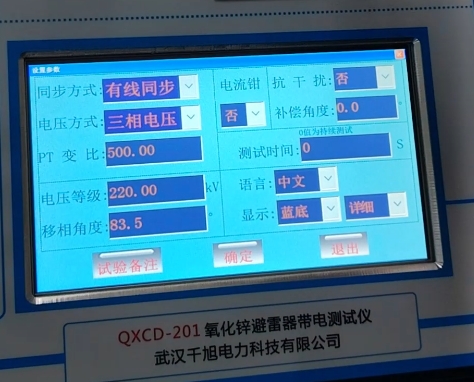

同時將試驗變壓器的接線完成后，將高壓輸出接到避雷器上端，接好所有線后回到氧化鋅避雷器帶電測試儀操作界面， 設置好各項參數，同步方式設置為有線同步（部分場合可能會通過無線同步或者其他的方式進行采集），電壓方式選擇三相電壓，這里設置電壓的目的是現場測試完A相避雷器可以直接通過換線再測試其他相的避雷器，PT變比按照試驗變壓器的儀表端變比設置，演示的試驗變壓器的是5kVA/50kV,儀表端是100V，則變比是500。

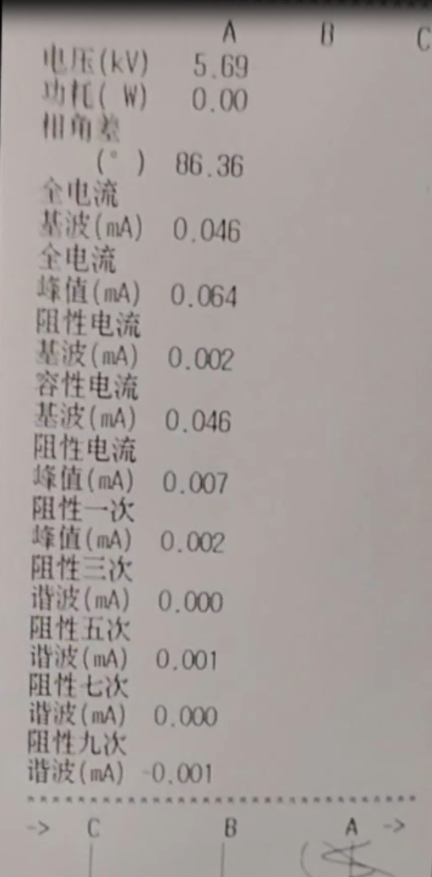

設置好各項參數后，點擊確定，直接點擊開始測試，儀器則進入待采集狀態。這個時候給試驗變壓器升壓，常規10kV避雷器電壓10kV代表的是線電壓，即相與相之間的電壓，試驗演示過程中則是考慮的是相電壓，常規為10/1.73=5.7kV左右（這里的1.73為根號三），則試驗變壓器的升壓到5.7kV即可，待升到指定電壓后，此時查看儀器界面如下圖：
查看界面可知，測試的避雷器電壓，顯示相位角度，常規的避雷器角度大都是在80-90度之間，這里如果顯示是負數，則可能是電壓采集端接反了。最后儀器測試完A相，可以直接點擊界面上方BC相，直接換線測試其他相的數據，同時直接RS232通訊和數據保存和打印功能。
