油浸式試驗變壓器耐壓試驗操作接線

在電力系統設備檢測中，工頻耐壓試驗是保障設備絕緣性能的關鍵環節，而油浸式試驗變壓器則是該試驗的核心設備。本文將結合實操視頻，詳細介紹油浸式試驗變壓器的參數特性、接線方法及完整測試流程。

試驗變壓器

設備基本參數介紹

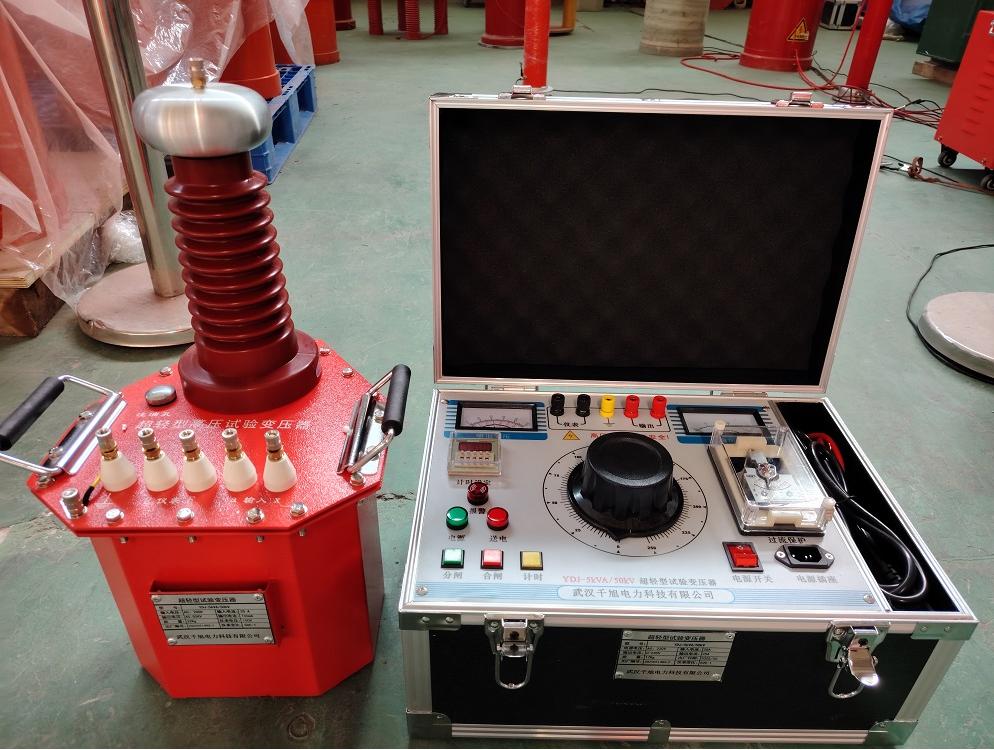

本次演示所使用的油浸式試驗變壓器容量為 5kVA，最高輸出電壓可達 50 kV，主要適用于 10 千伏系統中的開關、變壓器等設備的工頻耐壓試驗。其配套控制箱重量為 17 千克，常規 50 千伏試驗變壓器重量為 47 公斤，而本次實操選用的超輕型試驗變壓器僅 32 公斤，更便于移動和操作。

核心接線步驟詳解

正確接線是確保試驗安全和數據準確的前提，具體步驟如下：

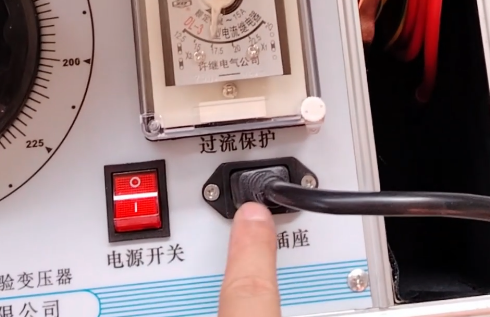

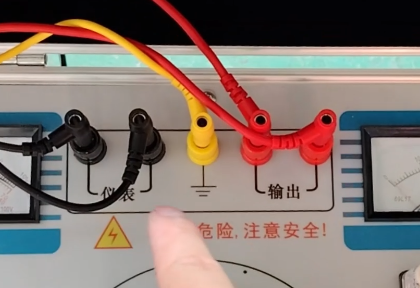

控制箱電源連接：將控制箱接入 220 伏交流電源，控制箱輸入線上端分為儀表和輸出兩類端子，共四個接口，以紅黑顏色區分功能，中間設有黃色接地線端子。

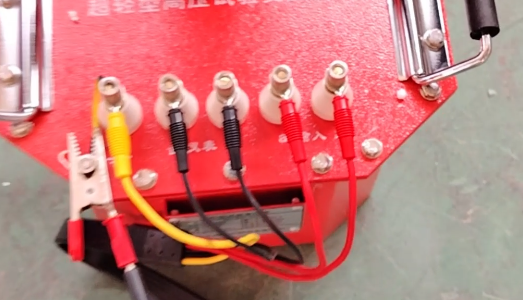

控制箱與試驗變壓器連接

1. 紅色輸出端子對應連接到試驗變壓器輸入端；
2. 控制箱儀表黑線連接到試驗變壓器的儀表端；

3. 黃色接地線一端接控制箱接地端子，另一端連接試驗變壓器接地部分，確保設備可靠接地。

4.

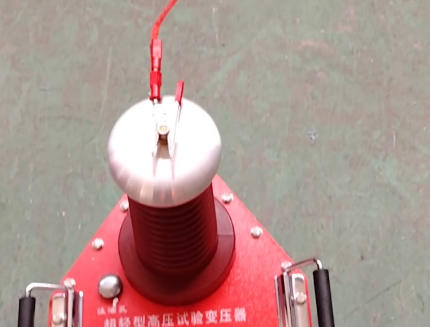

• 高壓輸出與被試品連接：試驗變壓器上端為高壓輸出部分，標配專用高壓輸出線。本次演示中，通過一根電容分壓器模擬被試品，連接完成后接入萬用表用于電壓監測。

完整測試流程演示

1. 開機前檢查：確認所有接線無誤后開機，此時控制箱右側電源燈常亮，表明設備供電正常。

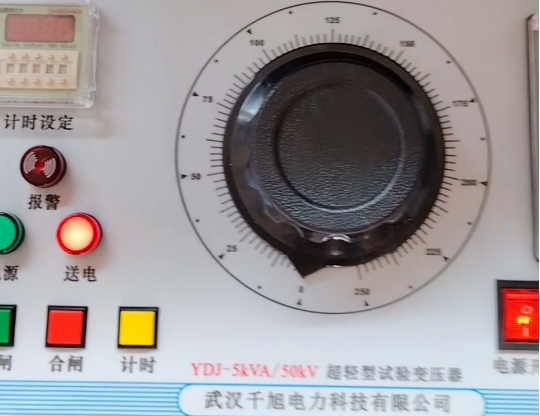

2. 升壓前準備：將升壓旋鈕轉動至非零位時，儀器會觸發保護機制無法合閘；只有將旋鈕歸零后，才能正常合閘，這是重要的安全設計。
3. 升壓過程操作：合閘后緩慢旋轉升壓旋鈕，過程中需密切觀察控制箱指針顯示的電壓值與分壓器引出的電壓值，確保兩者數值一致，驗證設備準確性。
4. 耐壓計時階段：當電壓升至試驗所需的 40 千伏左右時，點擊計時按鈕，儀器進入耐壓計時階段。本次試驗設定耐壓時間為 60 秒，計時期間設備持續監測被試品絕緣狀態。
5. 試驗結束操作：計時達到設定時間后，儀器會自動發出聲光報警。此時需緩慢降壓至零，分閘關機，并對被試品和高壓輸出部分進行充分放電處理，避免殘余電荷造成安全隱患。

安全操作注意事項

• 試驗全程必須確保接地可靠，所有接地線連接牢固；
• 升壓和降壓過程需緩慢操作，避免電壓突變對設備和被試品造成沖擊；
• 試驗結束后務必進行放電處理，確認無殘余電荷后再進行拆線操作。

油浸式試驗變壓器作為電力設備絕緣檢測的重要工具，其規范操作直接關系到試驗結果的可靠性和操作人員的安全。掌握正確的接線方法和測試流程，能有效提升電力系統設備的安全運行保障能力。
