Product Introduction

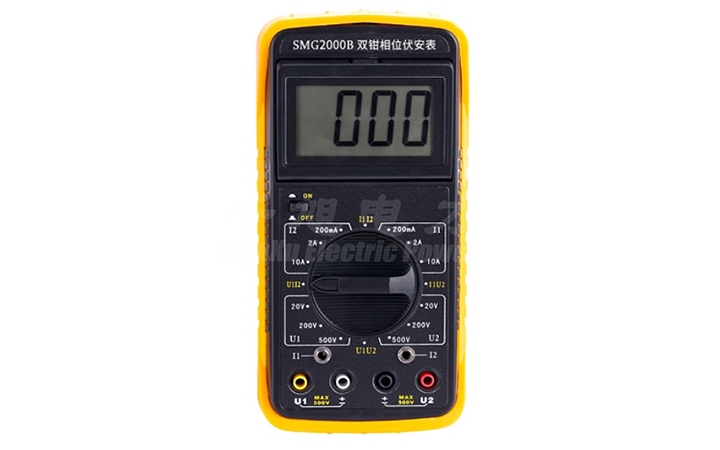

千旭電力SMG2000B數字雙鉗相位伏安表是專為現場測量電壓、電流和相位而設計的高精度、低成本、手持式、雙通道輸入測量儀表。 使用該表可以非常方便地現場測量U-U、I-I、U-I之間的相位，區分感性、容性電路的相序和三相電壓，檢測變壓器的接線組別，測試二次電路和母線 差動保護系統，讀取差動保護組CT之間的相位關系，檢查電度表接線是否正確等。被測電流采用鉗形電流互感器轉換方式輸入，因此不存在 測量時需要斷開被測線路。 測量U1-U2之間的相位時，兩路輸入電路絕緣隔離，避免了可能誤接線而造成被測線路短路，甚至燒毀測量儀表的情況。 數字雙鉗相位伏安表顯示屏采用高對比度液晶屏，字符高達25mm，屏幕角度可自由轉換約70°。
Product Introduction
參比工作條件
（a）環境溫度：（23±5）℃
（b）環境濕度：（45～75）% RH
（c）被測信號波形：正弦波、β=0.02
（d）被測信號頻率：（50±0.2）Hz
（e）被測載流導線在鉗口中的位置：任意
（f）測量相位時被測信號幅值范圍：100～220V、0.5A～1.5
（g）外參比頻率電磁場干擾：應避免
表1：交流電壓測量誤差 | ||
量 限 | 分 辨 率 | 基本誤差極限 |
20V | 0.01V |
±（1.0%RD+2）
|
200V | 0.1V | |
500V | 1V | |
表2：交流電流測量誤差 | ||
量 限 | 分 辨 率 | 基本誤差極限 |
200mA | 0.1mA | ±（1.0%RD+2） |
2A | 1mA | |
10A | 10mA | |
U-U、U-I、I-I
表3：工頻相位測量誤差 | ||
范 圍 | 分辨率 | 基本誤差極限 |
0～360° | 1° | ±3° |
測U1-U2相位時電壓輸入回路阻抗：40KΩ
額定工作條件
（a）環境溫度：（0～40）℃
（b）環境濕度：（20～80）% RH
（c）被測信號波形：正弦波、β=0.05
（d）被測信號頻率：（50±0.5）Hz
（e）被測載流導線在鉗口中的位置：任意
（f）測量相位時被測信號幅值范圍
測U1-U2相位時：30V～500V
測I1-I2 相位時：10mA～10.00A
測U1-I2 或 I1-U2 相位時：10V～500V、10mA～10.00A
（g）外參比頻率電磁場干擾：應避免
額定工作誤差極限
在 2.1 所述額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍。
1.顯示位數：三位半
2.采樣速率：3次/秒
3.電源：單個 9V 迭層電池、電源電流小于5mA
外形尺寸
表殼尺寸：192mm×95mm×55mm
鉗殼尺寸：140mm×42mm×20mm
鉗口尺寸：Φ7mm×9mm
重量
表體：280g
測量鉗：2×200g
6.儲存條件
溫度：－10℃～50℃
Product Parameters
● 采用工程絕緣材料
● 采用鉗形電流互感器轉換方式
Product Image
Product Certificate
1.主 機（數字雙鉗相位伏安表） 1臺
2.測試線 1套
3.電流鉗 2把
4.塑料機箱 1個
5.說明書 1本
6.檢測報告 1份
7.合格證/保修卡 1份
