使用繼電保護測試儀校驗繼電保護裝置的方法

校驗繼電保護裝置是確保電力系統安全運行的關鍵步驟之一。使用繼電保護測試儀進行校驗是常見的方法之一，下面是一般的步驟：

1. 準備工作：

確認測試設備： 確保繼電保護測試儀器正常工作，并具備所需功能，如發生器、電流源、電壓源等。

檢查繼電保護裝置： 確保繼電保護裝置及其連接線路沒有損壞或異常，連接正確。

準備測試計劃： 制定詳細的測試計劃，包括測試的內容、參數設置、測試方法等。

2. 基本功能測試：

動作特性測試： 使用測試儀器模擬各種故障條件，如短路、過載等，檢查繼電保護裝置的動作是否準確、及時。

復歸測試： 測試繼電保護裝置在故障消失后是否正確復歸。

3. 保護范圍測試：

過電流保護測試： 測試繼電保護裝置對過電流故障的檢測和動作情況。

欠電壓保護測試： 測試繼電保護裝置對欠電壓故障的檢測和動作情況。

過電壓保護測試： 測試繼電保護裝置對過電壓故障的檢測和動作情況。

4. 特殊功能測試：

通信功能測試： 如果繼電保護裝置具有通信功能，測試通信的可靠性和穩定性。

錄波功能測試： 如果繼電保護裝置具有錄波功能，測試錄波數據的準確性和完整性。

遠程控制功能測試： 如果繼電保護裝置具有遠程控制功能，測試遠程控制的可靠性和響應時間。

5. 精度測試：

電流精度測試： 使用標準電流源施加不同的電流信號，測試繼電保護裝置的電流測量精度。

電壓精度測試： 使用標準電壓源施加不同的電壓信號，測試繼電保護裝置的電壓測量精度。

6. 記錄和報告：

根據測試結果生成測試報告，記錄每項測試的結果、裝置的性能指標、存在的問題及解決方法等。

報告應包括裝置的基本信息、測試過程、結果、結論和建議等內容，以便后續的維護和管理。

7. 維護和調整：

根據測試結果對繼電保護裝置進行維護和調整，如校準參數、更換損壞部件等。

對于發現的問題，及時進行排查和處理，確保裝置的性能符合要求。

8. 再次驗證：

在維護和調整后，再次進行基本功能測試、精度測試等驗證，確保問題得到有效解決，并保障繼電保護裝置的可靠性和穩定性。

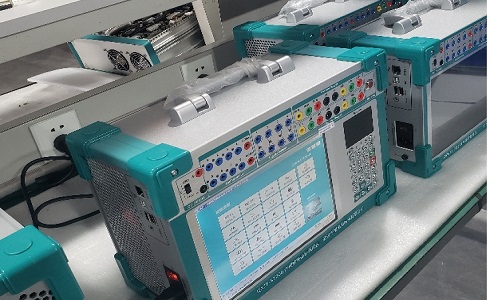

使用三相繼電保護測試儀是校驗繼電保護裝置常見的方法和流程，具體操作可以根據實際情況進行調整和補充。
