繼電保護重合閘試驗原理是什么？

重合閘是指當線路出現非永久性故障時，保護動作斷路器跳閘后再次合閘成為重合閘。

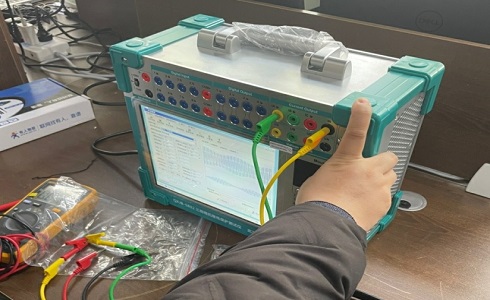

三相微機繼電保護測試儀

        雷擊或線路跳閘，重合閘間隔必須使第一次故障能夠恢復，例如放電閃絡的空氣已經恢復，這樣重合閘成功，線路可以恢復。 重合閘分為單次重合閘和多次重合閘兩種，我國基本上采用一次性重合閘。 我國120kV以下斷路器重合閘一般為三相重合閘，對于220kV以上電壓，由于斷路器是分開脫扣的，所以有單相重合閘和三相重合閘之分， 分相重合閘和綜合重合閘。 不同的運行工況需要選擇性地采用不同的重合閘方法， 有兩種方法可以啟動重合閘。

         一種是通過線路的保護跳閘來啟動重合閘，另一種是從脫扣位置開始重合閘。 脫扣位置啟動重合閘分為單脫扣位置啟動和三脫扣位置啟動，可由控制室單獨控制。 自動重合閘的基本要求還必須滿足可靠性、選擇性、靈敏性和快速性四項要求。 自動重合閘動作應迅速，前提是故障點恢復絕緣所需的時間和斷路器消除斷路器傳動機構準備再次操作所需的時間。 自動重合閘裝置的動作時間應盡可能短，因為從斷路器斷開到故障自動重合閘脈沖的時間越短，用戶的停電時間就越短，可以減少對故障的影響。 用戶用電及系統故障因不穩定造成的不良影響不允許多次復核次數應符合規定的規定。 例如，一次重合閘只能進行一次。 當因永久性故障而發生重合閘，線路斷開，電路再次跳閘時，系統將自動重合閘，不應再次重合閘。 如果自動重合閘裝置本身的原始部件損壞而驅動繼電器，這種情況就會出現永久性故障。 應該不是斷路器多次誤重合閘造成的，因為發生點是永久性故障，多次自動重合閘會造成系統多次沖擊，還可能損壞斷路器，擴大故障范圍。 事故。 能夠自動復位。 自動重合閘動作成功后，應能自動復位并準備再次動作。 對于雷擊機會較多的線路，為了發揮自動重合閘的效果，必須滿足這一要求。 手動脫扣時不應有重疊。 這一點是，當操作人員手動操作或遙控操作時斷路器斷開時，自動重合閘裝置不應自動重合閘。 當有其他不允許重合閘的情況時，應封鎖自動重合閘。 當斷路器手動合閘時，當線路有故障時，繼電保護動作引起跳閘后自動重合閘，不應再次重合閘，因為手動合閘前線路上沒有電壓。 如果關閉后已經存在故障，則該故障大部分是永久性的。 故障，最后一點是能夠配合繼電保護動作。
