        真空高壓開關是配電室常用的一種開關電器，因其真空狀態優越的絕緣滅弧性能和完備的功能得到廣泛的應用，其主要的作用是將上一節的電傳送到下一級，中間設置一個可以滅弧的開關裝置，其內部裝置包含儲能裝置（儲能彈簧、儲能電動機和齒輪等），真空泡、動觸頭和靜觸頭等。由于現場試驗的安全性，所以對高壓開關的一些機械性試驗是尤為重要的。下面講解下關于武漢千旭電力高壓開關動特性測試儀的接線和操作步驟

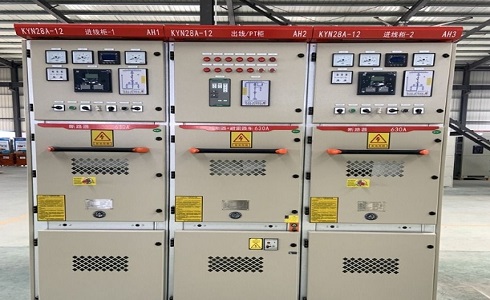

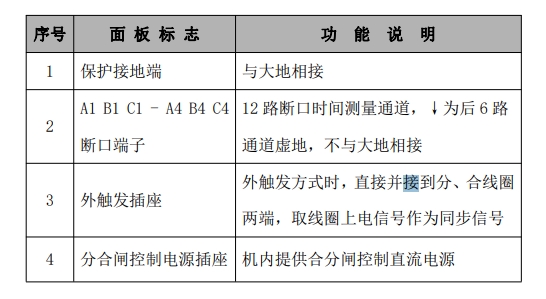

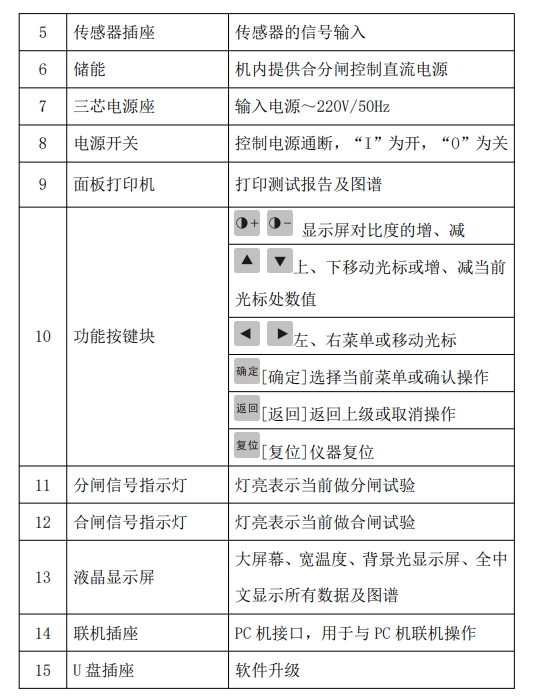

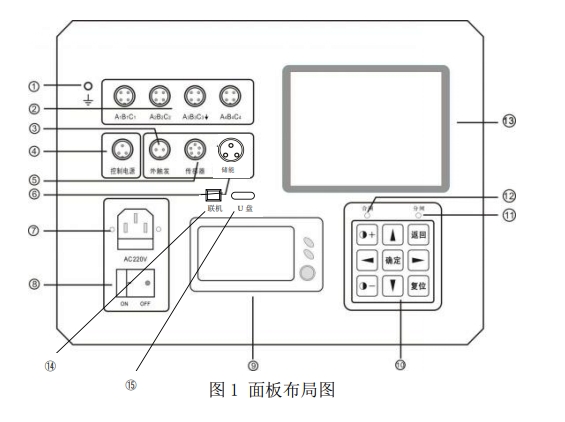

儀器面板：

        儀器接線部分：現將高壓真空開關靜觸頭短接和外殼接地同時儀器接地端接地，將儀器A1B1C1斷口測試線按照對應顏色黃綠紅接上開關的動觸頭，儀器選擇內觸發將開關動特性測試儀的控制電源接入開關動特性的航插對應的開關接頭（常規是10、14；30、31,14、31短接）。

        如果需要測試速度行程的話，則需要安裝傳感器，選擇對應的傳感器接入儀器和設備端，即接線完成!

        操作部分：儀器接好線后，現將開關儲能，當儲能好后，儀器來機，在測試界面點擊合閘測試、合閘測試完成后點擊分閘測試，這樣就能測試出真空斷路器的動特性參數了
