Product Introduction
QXXZ-88kVA/44kV變頻串聯諧振交流耐壓試驗裝置是一種用于進行高壓電氣設備和元件的交流耐壓測試的設備。該設備由變頻電源、激勵變壓器、電抗器、分壓器以及補償電容（可選）組成。其適用試驗范圍包括：
對10kV/300mm2電纜2km進行交流耐壓試驗，試驗要求電容量≤0.75uF，試驗頻率范圍為30-300Hz，試驗電壓設定為22kV，試驗時間為5分鐘。
對10kV開關、GIS（氣體絕緣金屬封閉開關設備）、互感器進行交流耐壓試驗，試驗頻率范圍為30-300Hz，試驗電壓設定為42kV，試驗時間為1分鐘。
這些試驗范圍涵蓋了對不同類型高壓電氣設備和元件的耐壓測試，保證了設備在正常運行條件下的安全性和穩定性。
Product Introduction
一、 工作環境
1. 環境溫度：－100C–500C;
2. 相對濕度：≤90%RH;
3. 海拔高度: ≤1000米；
二、 裝置主要技術參數及功能
1. 額定容量：88kVA；
2. 輸入電源：單相220/三相380V電壓，頻率為50Hz；
3. 額定電壓：22kV；44kV
4. 額定電流：4A；2A
5. 工作頻率：30-300Hz；
6. 裝置輸出波形：正弦波
7. 波形畸變率：輸出電壓波形畸變率≤1%；
8. 工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘；
9. 溫 升：額定負載下連續運行5min后溫升≤65K；
10. 品質因素：裝置自身Q≥30(f=45Hz)；
11. 保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
12. 測量精度：系統有效值1.5級；
三、 設備遵循標準
GB10229-88 《電抗器》
GB1094 《電力變壓器》
GB50150-2016 《電氣裝置安裝工程電氣設備交接試驗標準》
DL/T 596-1996 《電力設備性試驗規程》
GB1094.1-GB1094.6-96 《外殼防護等級》
GB2900 《電工名詞術語》
GB/T16927.1~2-1997 《高電壓試驗技術》
五、裝置組合
試驗時使用關系列表
設備組合 被試品對象 | 電抗器 44kVA/22kV兩節 | 激勵變壓器輸出端選擇 |
10kV/300mm2電纜2km | 使用電抗器兩節并聯 | 1.2kV |
10kV開關、互感器 | 使用電抗器兩節串聯 | 2.4kV |
六、系統配置及其參數
1. 激勵變壓器JLB-5.5kVA/1.2/2.4kV/0.4kV 1臺
a) 額定容量：5.5kVA；
b) 輸入電壓：0-400V，單相；
c) 輸出電壓：1.2/2.4kV
d) 結 構：干式；
e) 重 量：約48kg；
2. 變頻電源 BPY-5.5kW/220/380V 1臺
a) 額定輸出容量：5.5kW
b) 工作電源： 220/380±10%V（單/三相），工頻
c) 輸出電壓：0 – 400V，單相，
d) 額定輸入電流：13.75A
e) 額定輸出電流：13.75A
f) 電壓分辨率： 0.01kV
g) 電壓測量精度：1.5%
h) 頻率調節范圍：30 – 300Hz
i) 頻率調節分辨率：≤0.1Hz
j) 頻率穩定度： 0.1%
k) 運 行 時 間：額定容量下連續5min
l) 額定容量下連續運行5min元器件溫度≤65K;
m) 噪 聲 水 平：≤50dB
p)重量：約10kg；
3. 高壓電抗器DK-44kVA/22kV 2節
a) 額定容量：44kVA;
b) 額定電壓：22kV；
c) 額定電流：2A；
d) 電 感 量：50H/單節；
e) 品質因素：Q≥30 (f=45Hz)；
f) 結 構：干式；
g) 重 量：約45kg；
4、電容分壓器FRC-50kV/3500pF 1套
a) 額定電壓：50kV
b) 高壓電容量：3500pF
c) 介質損耗：tgσ≤0.5%；
d) 分 壓 比：1000：1；
e) 測量精度：有效值1.5級;
f) 重 量：約10kg；
Product Parameters
1）設備穩定性和可靠性：包括內外減震支撐和防護設計，有助于減少運輸和吊裝過程中的震動和沖擊，確保了變頻電源的長期穩定可靠。
2）參數顯示和判斷：采用大屏幕液晶界面顯示系統，能夠直觀顯示諧振電壓、測試頻率等參數，并展示頻率曲線、電壓曲線，幫助測試人員準確判斷測試諧振頻率的穩定性和準確性。
3）參數設置方便：通過大屏幕觸摸液晶彩屏和外接鼠標，可以完成各種參數的設置，包括測量范圍、電壓、保護功能等，同時提供參數設置提示和幫助。
4）多種測試方式：具有全自動、半自動和手動三種操作狀態，并具備多種功能，包括升壓、設定、運行狀態等。
5）全面保護和信息提示：具備多重保護功能，如高壓過壓保護、低壓過流保護等，并提供相關信息提示，保障設備和操作人員的安全。
6）數據管理方便：支持測試結果的保存、打印、上傳和查看等功能，方便測試數據的記錄和管理。

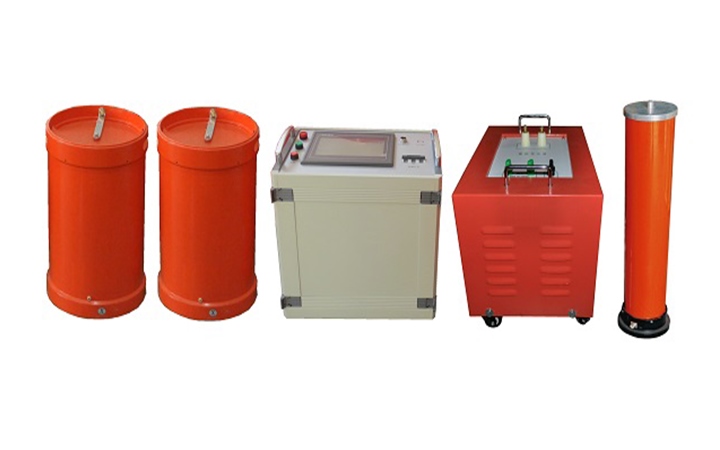

Product Image
Product Certificate
序號 | 設備名稱 | 型 號 及 規 格 | 單位 | 數量 | 備注 |
1 | 激勵變壓器 | JLB-5.5kVA/1.2/2.4kV/0.4kV | 臺 | 1 | |
2 | 變頻電源 | BPY-5.5kW/220/380V | 臺 | 1 | |
3 | 高壓電抗器 | DK-44kVA/22kV | 臺 | 2 | |
4 | 電容分壓器 | FRC-50kV/3500pF | 套 | 1 | |
5 | 試驗連接線 | 套 | 1 |
