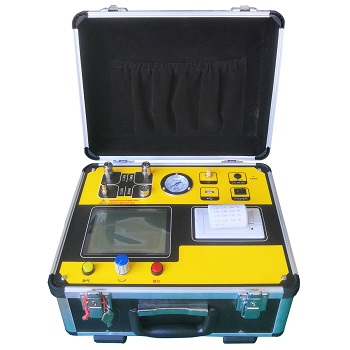

SF6密度繼電器校驗儀百科介紹

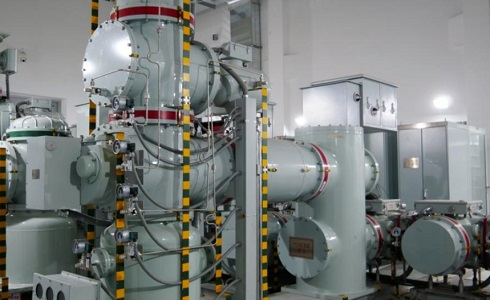

SF6密度繼電器校驗儀是用于檢測和校準SF6（硫化氟氣體）絕緣開關設備中的SF6密度繼電器的專用儀器。SF6密度繼電器在GIS（氣體絕緣開關設備）中扮演著重要角色，用于監測SF6氣體的密度變化，從而實現對設備狀態的監測和控制。以下是對SF6密度繼電器校驗儀的詳細介紹：
1. 原理
SF6密度繼電器校驗儀的工作原理基于SF6氣體的密度與壓力之間的關系。當SF6氣體的密度發生變化時，會導致密度繼電器中的機械部件發生位移，進而改變密度繼電器的輸出信號。SF6密度繼電器校驗儀通過模擬不同密度下的壓力變化，然后檢測和記錄密度繼電器的輸出信號，從而評估密度繼電器的準確性和靈敏度。
2. 結構和組成
SF6密度繼電器校驗儀通常由以下幾個主要部件組成：
壓力發生器：用于產生不同壓力的氣體，模擬不同密度下的工作環境。壓力發生器通常包括氣缸、壓力調節閥、壓力表等組件。
密度繼電器連接裝置：用于將SF6密度繼電器連接到校驗儀上，并確保密封性和安全性。
數字顯示屏：用于顯示校驗儀的工作狀態、參數設置和測試結果。
控制面板：用于設置測試參數、啟動測試程序和調節壓力等。
數據記錄和分析系統：用于記錄、存儲和分析密度繼電器的輸出信號和校驗結果，通常可以通過USB接口或其他數據傳輸方式導出數據。
3. 工作流程
SF6密度繼電器校驗儀的工作流程通常包括以下步驟：
連接密度繼電器：將待校驗的SF6密度繼電器連接到校驗儀上，并確保連接安全可靠。
設置參數：通過控制面板設置校驗儀的工作參數，如壓力范圍、校驗周期、數據記錄方式等。
啟動測試程序：啟動校驗儀的測試程序，校驗儀將按照預設的參數產生不同壓力的氣體，并記錄密度繼電器的輸出信號。
數據記錄和分析：校驗儀將密度繼電器的輸出信號與預期數值進行比較，并記錄校驗結果。校驗完成后，可以通過數據記錄和分析系統對測試結果進行進一步分析和評估。
校準調整：根據校驗結果對密度繼電器進行必要的校準調整，確保其準確性和可靠性。
報告生成：校驗儀通常能夠生成測試報告，包括校驗日期、設備信息、測試參數、校驗結果等內容，用于記錄和備案。
4. 應用領域
SF6密度繼電器校驗儀主要應用于以下領域：
電力行業：用于GIS、變電站等電力設備中SF6密度繼電器的校驗和維護。
工業領域：用于工業生產中涉及SF6氣體的設備的檢測和校準。
科研機構：用于科研機構對SF6密度繼電器性能的評估和研究。
5. 優勢和意義
SF6密度繼電器校驗儀具有以下優勢和意義：
精準性：能夠準確模擬不同密度下的工作環境，評估密度繼電器的準確性和靈敏度。
高效性：通過自動化測試程序，能夠快速完成密度繼電器的校驗和調整。
可追溯性：校驗儀能夠記錄和存儲校驗結果，確保測試過程的可追溯性和數據的完整性。
安全性：密度繼電器校驗儀采用專業設計，具有良好的安全性能，確保操作人員和設備的安全。
總的來說，SF6密度繼電器校驗儀是一種重要的電力設備檢測工具，對于確保電力設備的安全運行和可靠性具有重要意義。
