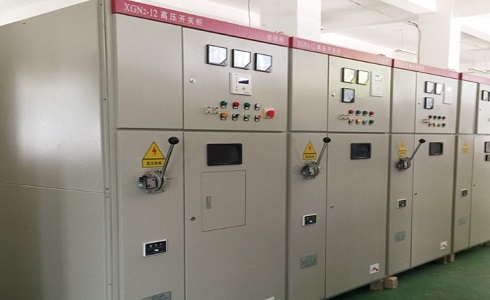

高壓開關柜的主要構成及功能
開關柜的主要功能是對電力系統中發電、輸電、配電和電能轉換過程中的電氣設備進行啟閉、控制和保護。 一般有進線柜、計量柜、PT柜、出線柜和聯絡柜。 由隔離柜等組成。
進線柜是從外部引入電源的開關柜。 電源可直接從電網引入，也可直接從上部母線或變壓器二次引入。 例如，可以從35000伏變壓器的電壓側安裝4000伏進線柜。 引入的電源通過開關連接到母線并分配到其他柜和其他負載進線柜。 進線柜主要包含真空斷路器、隔離開關、電流互感器、電壓互感器、避雷器、帶電顯示器、電線等元件，還可能包括保護裝置、多功能儀表和控制設備。 進線柜的主要作用是配電。 真空斷路器用于接通和斷開電源，具有防短路、防過流等保護功能。
隔離開關用于隔離進線柜內的電源，以進行維護，保護維護人員的安全。 此外，進線柜還配有電流互感器和電壓互感器以及儀表，對電流、電壓和功率進行一致測量和顯示。 因此，進線柜配備了保護、測量、監控等，可以實現更全面的功能。
PT柜電壓保護器柜一般直接安裝在母線上。 為了檢測母線電壓和實線保護功能，內部主要安裝電壓互感器、隔離開關、熔斷器、避雷器等元件。 PC柜在開關柜中的作用是：
1、電壓測量，提供測量表的電壓電路，
2、提供操作、控制電源。 在某些情況下，如果需要直流電源進行操作和控制，則需要通過電源模塊將交流電源轉換為直流電源。
3、各母線段安裝過電壓保護器，
4、需要繼電保護，如母線絕緣。 過壓、欠壓、準備自動切換條件等
