氧化鋅避雷器帶電測試儀現場接線圖及原理

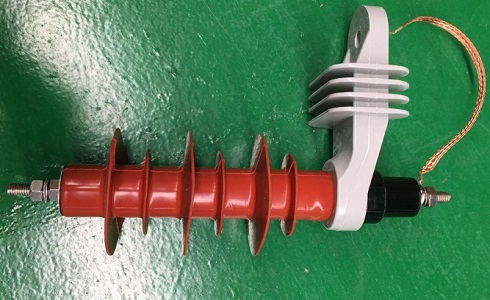

氧化鋅避雷器是電力系統中不可或缺的一部分，其作用是保護電力系統過高壓或遭受雷擊起到保護作用
下面是我司QXYB-V氧化鋅避雷器帶電測試儀的接線圖及原理
說明：每次接線之前，要把儀器的地和大地牢固的連接在一起！！！

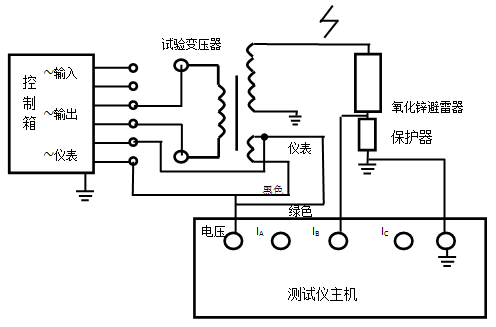

1. 實驗室接線圖
注意事項：
①電壓信號線B相和N接儀表端，電流線IB接避雷器下端，儀器地要接大地端。
②采用本方法測試的時候嚴禁使用串級變壓器，同步方式選擇有線同步。
圖1
本方法需配可調交流高壓電源，電壓信號B相和N相輸入接到試驗變壓器的測量儀表端，氧化鋅避雷器一端接高壓，另一端經一保護器接地，與儀器的地和高壓試驗變壓器地再聯接在一起，交流電流信號（IB）輸入端接到避雷器的下端。
儀器的地、控制箱的地、試驗變壓器的地、保護器的地都和大地連接在一起！！！
備注：升壓值 ≤10KV/1.5≥35KV/

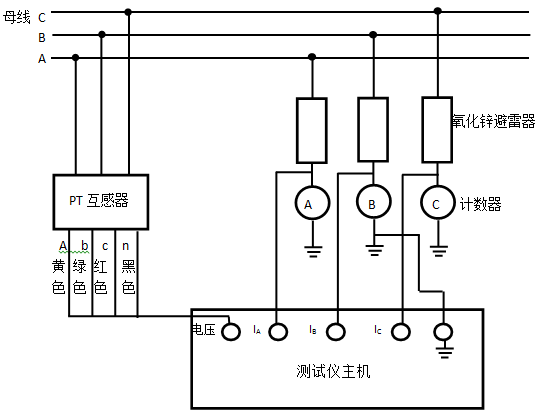

2. 有線同步接線圖（帶電測試）
圖2
在線測量時電壓信號輸入端接到PT的二次側a b c n，電流信號輸入端接到對應避雷器的下端（計數器上端），儀器的接地端接至計數器的下端并與地相聯。

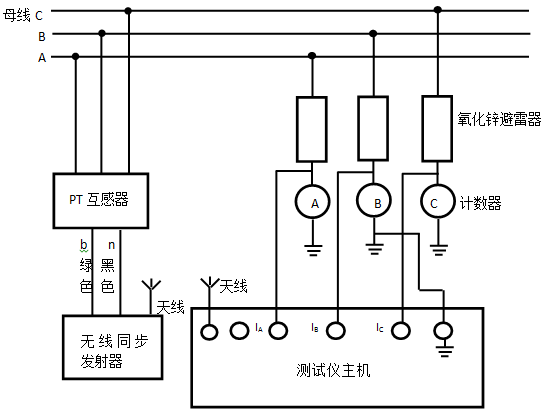

3. 無線同步接線圖（帶電測試）
圖3
在線測量時用儀器配備的無線發射盒，電壓信號輸入端接到PT的二次側 b n，電流信號輸入端接到對應避雷器的下端（計數器上端），儀器的接地端接至計數器的下端并與地相聯。

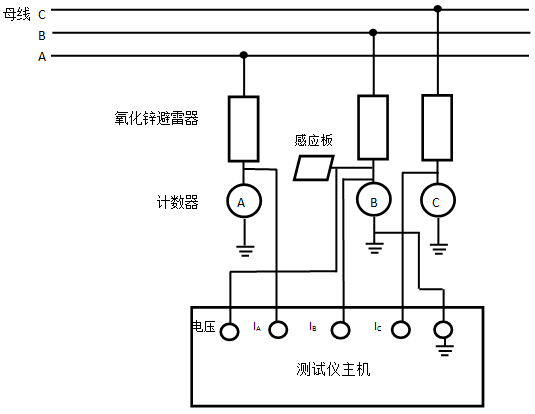

4. 感應板同步接線圖（帶電測試）
圖4
在線測量時用儀器配備的感應板垂直安裝在避雷器B相的下端（感應板尾端有磁鐵），另一端到儀器的電壓信號輸入端，電流信號輸入端接到對應避雷器的下端（計數器上端），儀器的接地端接至計數器的下端并與地相聯。

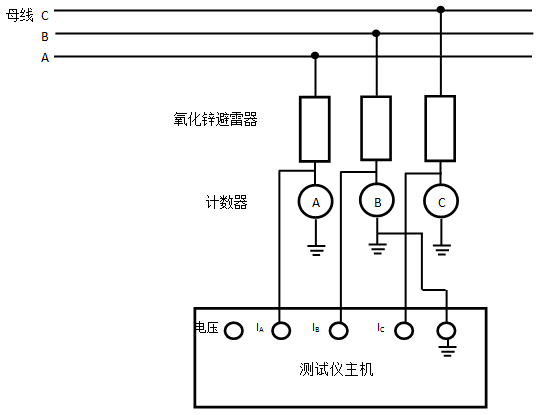

5. 無電壓接線圖（帶電測試）
圖6
在線測量時用儀器配備的電流信號輸入端接到對應避雷器的下端（計數器上端），儀器的接地端接至計數器的下端并與地相聯。
根據現場的要求，參照上述接線方式正確聯線
