變壓器容量測試的方法和步驟是什么？

變壓器容量通常指其額定容量，即在規定條件下能夠持續輸出的功率。測試容量主要是為了確認變壓器是否達到設計要求，確保其在運行中的安全性和效率。比如，在變壓器安裝前，測試可以驗證其是否符合規格，避免因容量不足導致過載。而在運行中的測試，可能用于評估變壓器老化或故障后的性能變化。此外，容量測試還能幫助發現制造缺陷或運輸中可能造成的損傷。通過測試驗證變壓器實際容量是否與銘牌標注一致，避免因制造誤差或運輸損傷導致容量虛標。

例如：一臺標稱1000kVA的變壓器，實測容量若僅為800kVA，可能導致長期過載運行。確保變壓器容量與負載需求匹配，防止容量不足（過載風險）或過剩（能效浪費）。

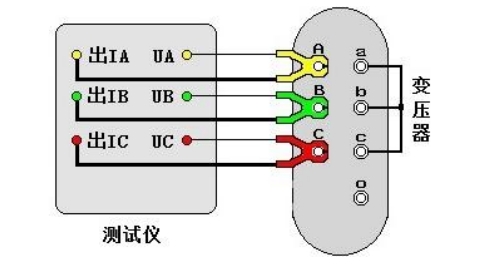

下面以一臺10kV的變壓器進行其容量測試演示，測試設備是變壓器容量測試儀QXRS-H具體接線示意圖：

按示意圖所示，將變壓器低壓側abc用專用短接線短接，然后將儀器電壓電流線采用接到變壓器高壓側ABC，具體如下：

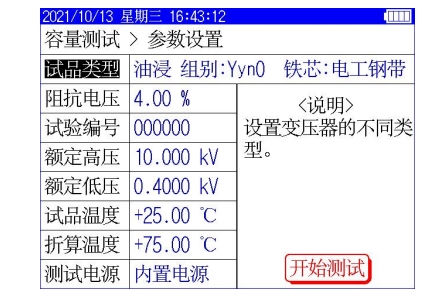

接好測試線后，點擊進入變壓器容量測試界面，按照變壓器銘牌設置好參數后，直接點擊開始測試。

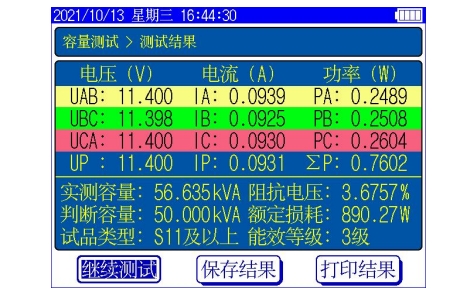

測試結果如下：

根據上圖所示可以測試變壓器的阻抗電壓和額定損耗及能效等級，測試結果比較全面。
