電容電感測試儀接線操作
作者:千旭電力
更新時間:2023-09-12
點擊數:
QXRG-H電容電感測試儀儀器可對單相電容器、電抗器、電阻器進行測量,同時單相測量時還可選擇自動測試,由儀器自動判斷試品類型。電容容量測量:準確設置電容試品的額定頻率和額定電壓,儀器可自動計算電容器的補償容量,減少現場人員計算量。試品電抗測量:儀器可根據測量結果自動計算試品的容抗、感抗、阻抗,方便現場進一步對數據進行分析。電流測試功能:使用儀器鉗形電流互感器可單獨用于電流檢測,可檢測電流信號的基波有效值、總諧波失真、信號頻率及三、五、七、九次諧波的含有率,從而對電流信號進行簡單的電能質量分析。儀器采用大屏幕液晶顯示,使用中文菜單,中文提示,操作簡單。
單相測試接線

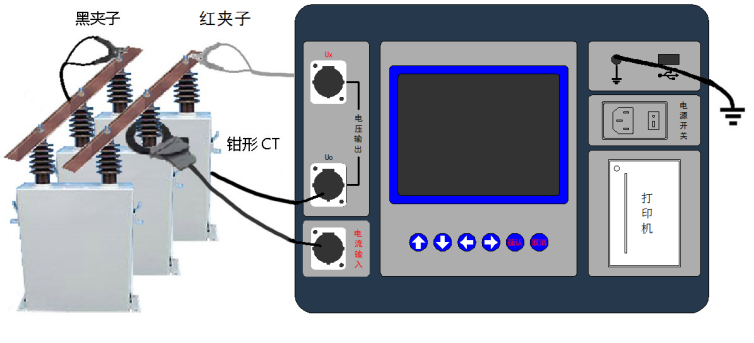

接線圖
圖為單相電容測試使用內置電源接線圖,單相電感、單相電阻測試接線與此類似。使用外加電源測試時接線圖與此類似,只是將外部測試電源加到試品上,儀器測量方式選擇“外加電源”即可。
測試注意事項
1 現場測試時要保證儀器可靠接地。
2 當試品有一端接地時,黑夾子夾到試品接地端,紅夾子夾到試品另一端。
3 現場測試時紅、黑夾子接到試品兩端后才能啟動測量,否則輸出電流沖擊可能會引起儀器保護。
4 現場測試時將鉗形電流互感器夾到需要測量電流的部位。例如可以夾到連接電容的引線上而不一定是電容的套管。如果是測試總電流,也可以直接夾到電壓引線上。
5 測試時應使鉗口完全閉合,以免影響測量精度。平時也應該保護鉗形電流互感器,不要從高處直接扔到地面。
6 測試時紅、黑夾子和鉗形電流互感器的極性對測試結果沒有影響。
7 測量1mH以下電感或者0.5Ω以下電阻時,建議采用校準方式。
