        互感器是電力系統中將一次電壓電流轉換成二次電壓電流的設備，其目的是給繼電保護和計量提供可靠安全的低電壓，所以互感器的性能至關重要，如果精度誤差比較大的互感器，將會導致現場繼電保護誤跳，又或者計量柜數據不準確，要想現場互感器能正常運行，定期對互感器進行測試是很有必要的。

        千旭電力QXFA-H互感器伏安特性測試儀是根據現場情況，適用于電壓和電流互感器的變比極性和勵磁的測量，其接線簡單，操作安全，是十分稱手的一款設備，下面來介紹下具體接線及操作。

        電流互感器又稱CT，主要目的是將大電流轉換為小電流，在繼電保護中是過流速斷保護重要的采樣電器，電流互感器二次側常有計量和保護端子，根據標準，計量和保護端子都需要測量變比和極性，保護則需要測量伏安特性，其次電流互感器也需要測量二次繞組。

        儀器面板：

        CT變比極性測試接線：將粗線電流線（紅黑測試線）對應接入電流互感器的一次和設備的接線端，這里不能接反，接反將導致測量的極性反向，將電路互感器二次側比如說S1、S2接入互感器測試儀S1、S2,其他端子短接接地。

        勵磁特性接線：將k1和k2按照顏色對應接入電流互感器二次側，一次側接線斷開。

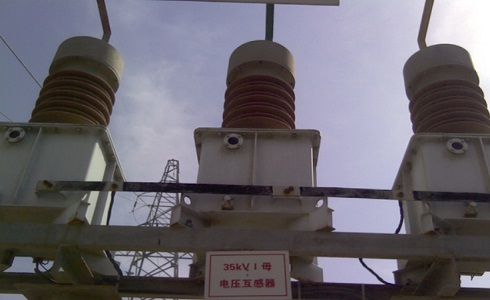

        電壓互感器又稱PT，主要目的是將大電壓轉換為小電壓，電流互感器二次側常有計量和保護端子，根據標準，計量和保護端子都需要測量變比和極性，保護則需要測量伏安特性，其次電壓互感器也需要測量一次二次繞組。

        PT變比極性測試接線：將A、X、a、x對應接入電壓互感器一次二次，注意不要接反，接反導致極性錯誤

        PT勵磁特性測試接線：將k1和k2按照顏色對應接入電壓互感器二次側，一次側接線斷開。

        測量過程中，儀器保證接地，接通電源按照面板操作，在要操作的過程中，按功率開關開始操作，測試完成后，關閉功率開關。
