變壓器短路試驗和空載試驗及零序阻抗接線操作圖
變壓器容量及空負載測試QXRS-H適用于變壓器容量、空載負載損耗等參數的測量，儀器裸機重量3kg，易于攜帶，可測量變壓器短路損耗和空載損耗及零序阻抗等參數，是現場很實用的一款設備。
變壓器短路試驗和空載試驗及零序阻抗接線操作
變壓器短路試驗和空載試驗是變壓器測試常見的試驗，但是兩者是不同試驗和接線
1、變壓器空載試驗
變壓器空載試驗是為了檢測變壓器空載運行情況下的變壓器空載電力和空載損耗。其目的是測量變壓器的變壓器比、空載損耗和空載電流，以用來驗證變壓器內部鐵芯的計算值工藝是否達到銘牌的標準。
如果變壓器鐵芯出現缺陷，匝間短路等，比如過熱，絕緣不良，放電等情況，都會導致上面數值不正常。
接線試驗如下：
從變壓器的某一繞組（一般從二次低壓側）施加正弦波額定頻率的額定電壓，其余繞組開路，測量空載電流和空載損耗。如果試驗條件有限，電源電壓達不到額定電壓，可在非額定電壓條件下試驗，
這種試驗方法誤差較大，一般只用于檢查變壓器有無故障，只有試驗電壓達到額定電壓的80%以上才可用來測試空載損耗。從低壓側所加的試驗電壓可以較低，操作也較安全，而且所測的是低壓側的空載電流，數值較大，準確性較高。

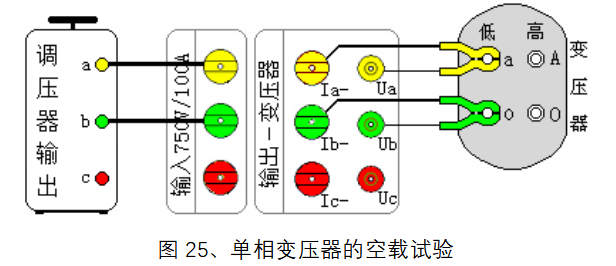

（1）單相變壓器的空載試驗（如圖25）：
從變壓器的低壓側施加測試信號，高壓側開路，進行測試。

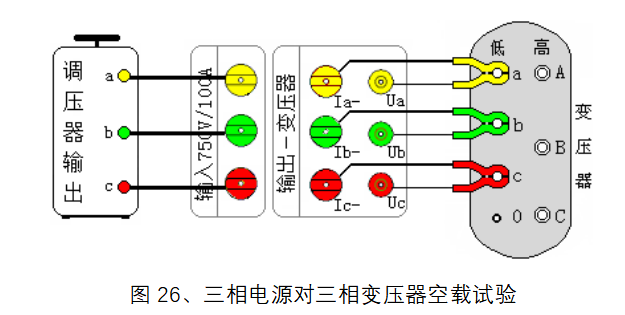

（2）三相電源對三相變壓器的空載試驗（如圖26）：

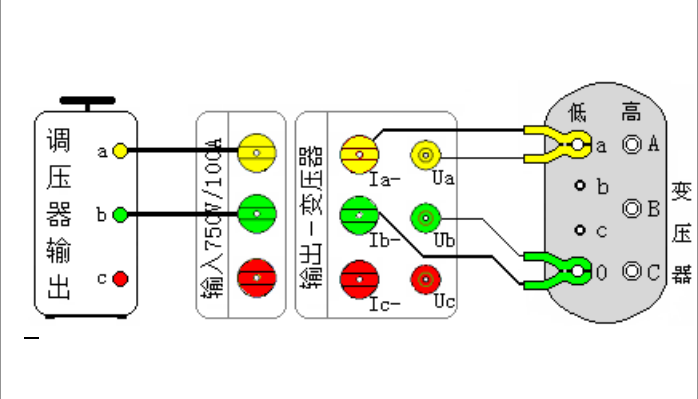

從變壓器的低壓側施加測試信號，高壓側開路，進行測試。（3）單相電源輪相對三相變壓器的空載試驗（只適用Y/Yn0接線的變壓器）
當現場試驗條件無法滿足用三相電源來做空載試驗時，可用單相電源（交流220V）來進行三相變壓器的空載試驗。分別對變壓器的每相加壓試驗，試驗結果自動折算到三相電源試驗的情況。
利用儀器的Ua、Ub電壓端子測量電壓，用A相電流回路測量電流，依次對被測變壓器的低壓側Ao、Bo、Co加電，進行測試。
2、變壓器短路試驗
將變壓器低壓大電流側人工短接，從電壓高的一側線圈的額定分接頭處通入額定頻率的試驗電壓，使繞組中電流達到額定值，然后測量輸入功率和施加的電壓（即短路損耗和短路電壓）以及電流值。
其目的是測定阻抗電壓和負載損耗，計算短路參數

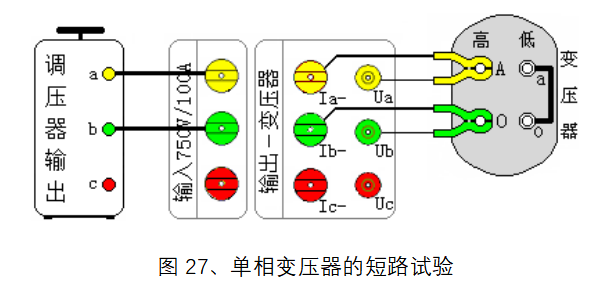

（1）單相變壓器短路試驗（如圖27）：
從變壓器的高壓側施加測試信號，低壓側良好短接，進行測試。

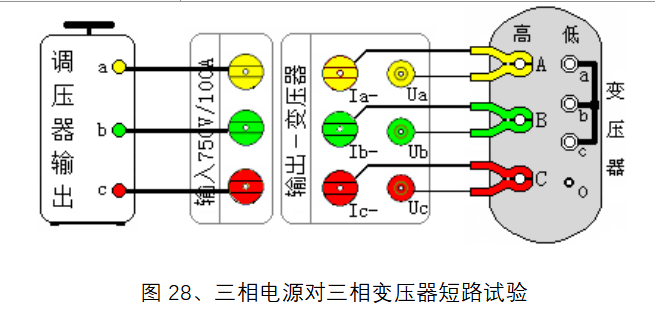

（2）測量三相變壓器短路損耗（如圖28）：
從變壓器的高壓側施加測試信號，低壓側良好短接，進行測試。

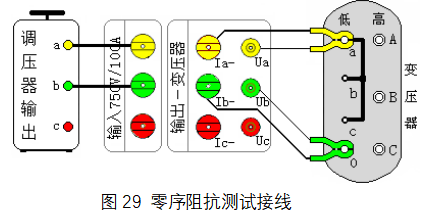

3、變壓器零序阻抗試驗
一臺變壓器的零序電壓和零序電流所表現出的阻抗叫零序阻抗。當系統不對稱運行時，就會產生零序電流。它的大小不僅與繞組的連接方式有關，還與鐵芯結構有關。
