QXZZ-10A變壓器直流電阻測試儀變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的常測項目，能發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足變壓器直流電阻快速測量的需要，我公司利用自身技術優勢研制了變壓器直流電阻測試儀。該儀器是集三相測試（Yn，Y、△）和消磁功能于一體的新一代快速測試儀，是測量大型電力變壓器直流電阻的理想設備。屏幕采用大屏幕高分辨率液晶顯示屏，方便現場使用，具有中文菜單提示功能，操作簡便直觀，一次接線完成所有直阻測試項目，測試速度快，準確度高，量程寬。
參數設置

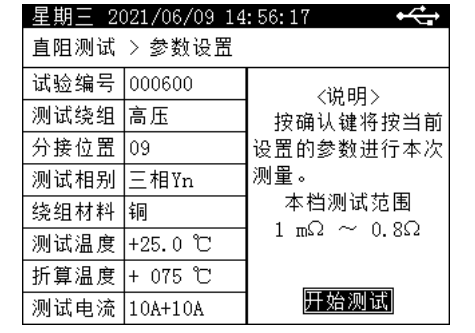

在“主菜單”屏下選中“直阻測試”項后，按“確認”鍵進入“變壓器類型”選擇屏（見圖三），設置好變壓器類型后，按確認鍵進入參數設置屏（見圖四）。

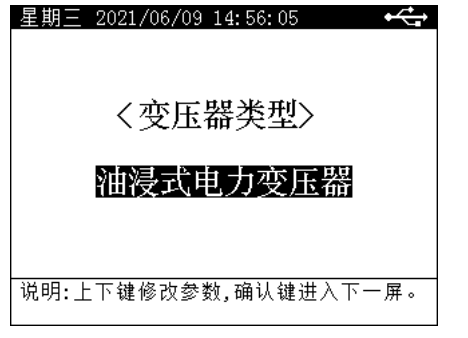

圖三
圖四
“試驗編號”、“測試繞組”、“分接位置”、“測試相別”、“繞組材料”、“測試溫度”、“折算溫度”、 “測試電流”為菜單選項，其右邊所屬各項為功能參數?！罢f明”部分是對所選功能的解釋說明。當菜單選項被選中時，按“上下”鍵選擇不同菜單功能，按“左右”鍵選擇菜單選項所屬功能參數，按“確認”鍵跳轉到“開始測試”選項；當菜單選項所屬功能參數被選中時，按“上下”鍵修改參數，按“確認”鍵或“取消”鍵返回菜單選項；當“開始測試”選項被選中時，按“確認”鍵開始按當前設置的參數進行測試，按“取消”鍵返回菜單選項。
試驗編號：設置本次試驗的試驗編號。
測試繞組：選擇需要測試的試品繞組，可選高、中、低壓。
分接位置：設置試品當前分接位置，分接位數值從1到40可選。
測試相別：選擇測試試品的單獨一相阻值或三相阻值，可選“單相AO”、“單相BO”、“單相CO”、“單相AB”、“單相BC”、“單相CA”、“三相Yn”(“三相Yn”是指變壓器星型接法帶中性點引出線繞組的三相測試)、“三相Y/△” (“Y/△”是指變壓器星型接法不帶中性點引出線繞組或三相角接的繞組的三相測試)。
繞組材料：可選銅、鋁，繞組材料關系到電阻折算值所用的折算系數。
測試溫度：設置所測試品的當前油溫，油溫數值從-99℃～+99℃。
折算溫度：設置在當前油溫下測得的電阻值需要折算的溫度值，折算溫度數值從0℃～+255℃，此數值關系電阻折算值。
測試電流：選擇測試電流檔位。
5.3.1.2單相測試
在“直阻參數設置”屏下“測試相別”項中選擇單相相別后，可進行所選相的單相測量。例，選擇測量“AO”相（見圖五、圖六）。

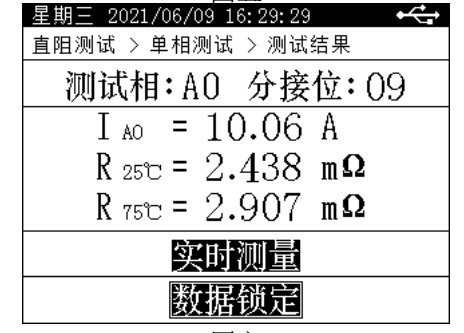

圖五

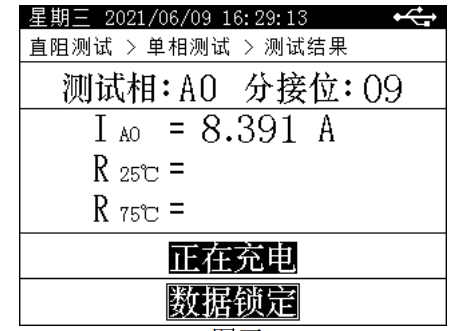

圖六
按“確認”鍵，鎖定屏幕數據，可進行打印、存儲等數據操作（見圖七）。

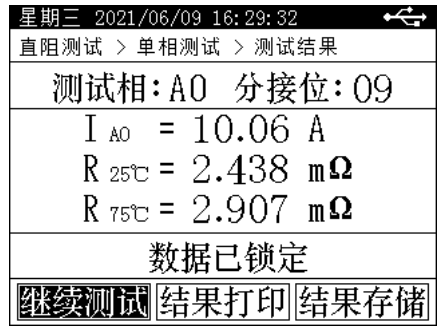

圖七
屏幕中間顯示測量結果，底部顯示可操作菜單：
? 繼續測試：解除數據鎖定，測試數據實時刷新。
? 結果打?。簩y試結果進行打印。
? 結果存儲：將測試結果存儲到本機或存儲到優盤。
“左右”鍵選擇菜單項，“確認”鍵執行當前選項。
此時按“取消”鍵，接觸數據鎖定，測試數據實時刷新，再次按“取消”鍵儀器將停止測試，并開始放電，放電完成后，儀器自動返回直阻參數設置屏。
5.3.1.3三相Yn測試
在“直阻參數設置”屏下“測試相別”項中選擇“三相同測Yn”測試相后，可進行Yn型繞組的三相測量，（見圖八、九）。
圖八

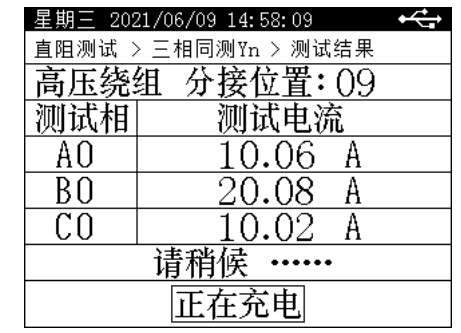

圖九
在此界面，按“確認”鍵，鎖定屏幕數據，可進行打印、存儲等數據操作（見圖十）；

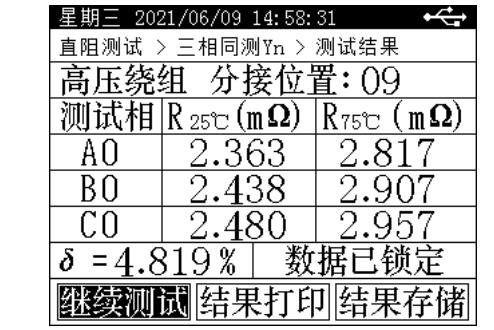

圖十
在“實時測量”狀態可對變壓器的有載分接開關進行調檔操作，儀器將自動跟蹤測試調檔后的電阻值，上、下鍵可修改分接位。
? 繼續測試：解除數據鎖定，測試數據實時刷新。
? 結果打?。簩y試結果進行打印。
? 結果存儲：將測試結果存儲到本機或存儲到優盤。
“左右”鍵選擇菜單項，“確認”鍵執行當前選項。
按此時按“取消”鍵，接觸數據鎖定，測試數據實時刷新，再次按“取消”鍵儀器將停止測試，放電完成后，儀器自動返回直阻參數設置屏。
5.3.1.4三相Y/△測試
在“直阻參數設置”屏下“測試相別”項中選擇“三相同測Y/△”測試相后，可進行Y型和△型繞組的三相自動測量。兩種繞組，測試過程相同，如圖十一

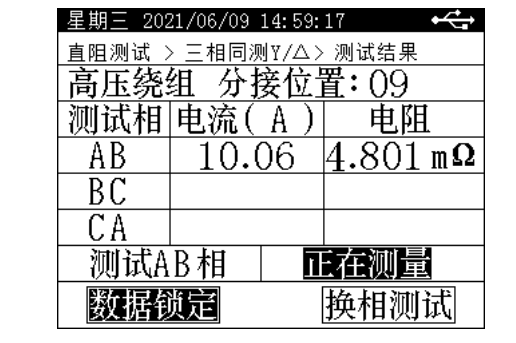

圖十一

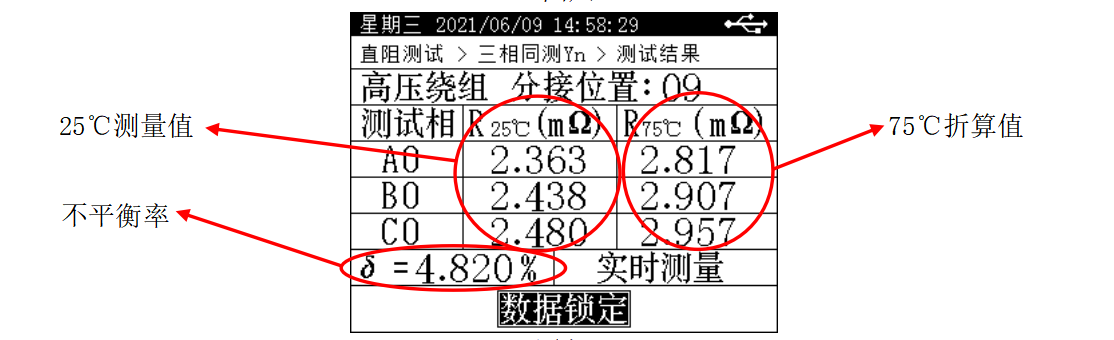

在此界面，用戶判斷數據穩定后，按“確認”鍵將數據鎖定，然后將光標移至“換相測試”按鈕，再次按“確認”健儀器將自動放電并切換到下一相測試。繼續重復上述步驟直到三相測試全部完成，儀器將自動計算出三相不平衡率（見圖十二）。

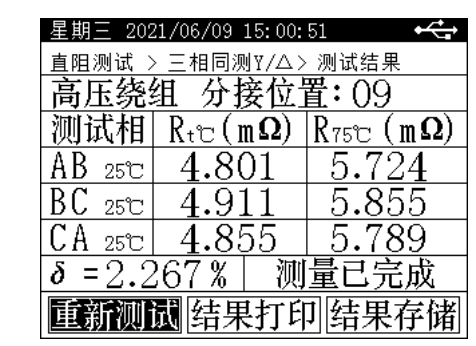

圖十二
? 重新測試：解除數據鎖定，測試數據實時刷新。
? 結果打?。簩y試結果進行打印。
? 結果存儲：將測試結果存儲到本機或存儲到優盤。
“左右”鍵選擇菜單項，“確認”鍵執行當前選項。
按“取消”鍵，返回上一屏。
