高壓開關機械動特性測試儀接線操作方法

        在變電站或是配電室中，高壓開關都是很重要的電氣設備，其能否正常使用關乎到整個配電變電過程的安全，所以相關標準要求需要每年定期對高壓開關進行機械動特性試驗，測量開關的時間、速斷、行程等參數，測量高壓開關的機械動特性是為了確保其在實際運行中的可靠性和性能。準確測量這些特性可以幫助確認開關在開合操作中的動作時間、動作順序、機械穩定性等方面符合設計標準，從而避免因開關故障引發的電力系統中斷或設備損壞。它還幫助評估開關的耐久性和適應惡劣環境的能力，確保長期穩定運行。

        高壓開關動特性測試儀用于測量高壓開關在操作過程中的各種動態參數。它可以檢測開關的動作時間、合閘和分閘的順序、時間速斷等。通過這些測試，儀器可以評估開關的性能，確保其符合設計要求并具備可靠性。

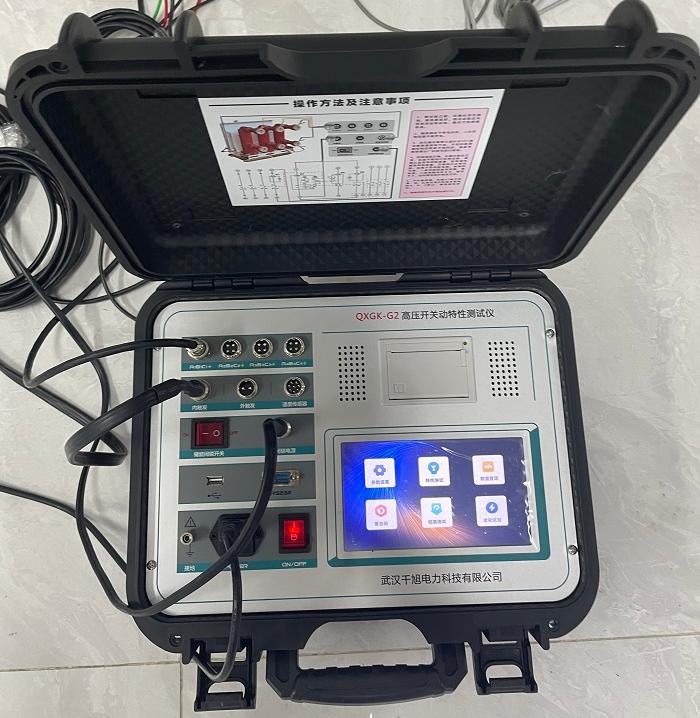

        如上圖所示，我司的QXGK-G2高壓開關機械特性測試儀是針對各類開關機械特性試驗的一款測試儀，下面來講解針對常規手車式真空開關具體接線操作：

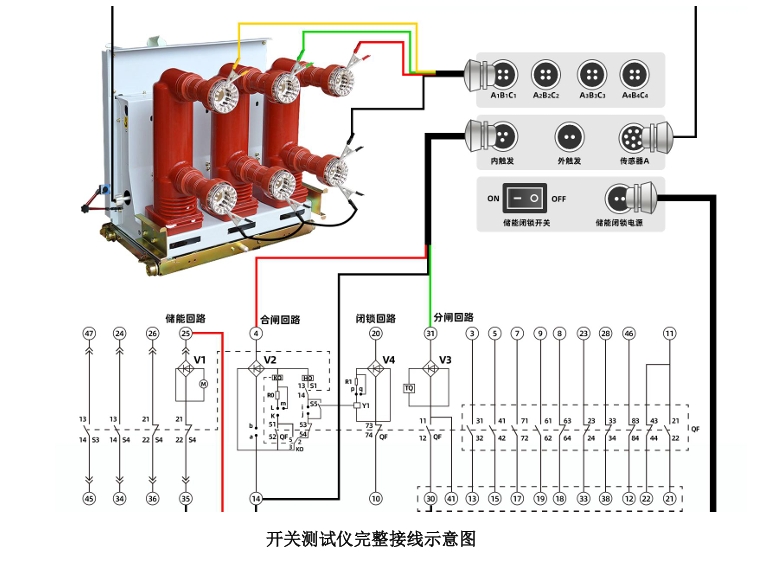

        高壓開關動特性測試儀附件包有四芯線，分別對應黃綠紅和黑色接地線，將黃、綠、紅分別對應接到開關的動觸頭上面，靜觸頭短接接黑線，另一端連接到設備A1B1C1接線端子上，現場是內觸發則用三芯的內觸發按照開關圖紙接到真空開關的分閘、合閘的控制回路，常規是合閘回路是10、14,30、31上，按照上圖顏色，紅色接4、綠色接31，同時4、30接黑線且短接起來，該儀器可以自動儲能，也可以將兩芯儲能閉鎖電源按圖紙接到真空開關的儲能回路25、35,最后將傳感器（常規使用旋轉傳感器）接到真空開關的傳感器部分（如下圖）

        接線完成后，儀器接上電源，開機如下圖所示點擊參數，選擇開關類型為真空開關，觸發設置為內觸發，其他選項按默認值即可。返回主界面點擊開始試驗，如果斷路器未儲能，點擊儲能，等待儲能完成后，分別點擊合閘和分閘，查看數據。

        同時儀器也能兼顧做低跳試驗，返回主界面選擇低跳試驗，設置好起始電壓和步長后，設備能全自動做低跳試驗，無需人工干預。具體測試界面如下圖：
