Product Introduction
三相諧波分析儀是進行三相伏安電參數測量的儀器。主機可以完成三相的電壓、電流、相位、頻率、功率、功率因數、三相不平衡度等電參數的高精度測量。
內置3.7V/6000mAH鋰電池，開背光的情況下，最長連續工作10小時（開啟背光關閉功能，待機時間更長）。也可以使用儀器配備的5V/3A交流電源適配器供電。
Product Introduction
類型 | 測量范圍 | 單位 | 誤差 | 分辨率 |
電壓 | 5 ~ 600V | V | 0.5% x 讀數 +5個字 | 0.1V |
電流 | 0.001 ~ 6A(可擴展) | A | 0.5% x 讀數 +5個字 | 0.0001A |
有功功率 | 0.005 ~ 3600 | W | 0.5% x 讀數(PF=1) | 0.1W |
無功功率 | 0.005 ~ 3600 | VAR | 0.5% x 讀數(PF=0) | 0.1Var |
頻率 | 45 ~ 65 | Hz | 0.02Hz | 0.01Hz |
相位 | 0 ~ 360 | ° | + 1° | 0.1° |
諧波占比 | 0~10% | % | 總諧波畸變率誤差:0.15%,各次諧波占比誤差:0.1% | 0.1% |
Product Parameters
● 同時測量1至3路交流電壓；
● 同時測量1至3路交流電流；
● 測量電壓間、電流間、電壓與電流間的相位；
● 測量三相電壓，三相電流1—63次諧波；
● 可以列表或頻譜圖單獨顯示奇次諧波，偶次諧波；
● 測量頻率；
● 測量功率；
● 顯示六角圖向量；
● 三相不平衡度測量
● 電流幅值相位測量最小可達1mA. 非常適合變電站主變帶負荷試驗以及新建站或負荷小的站電流測量。
● 自動切換量程

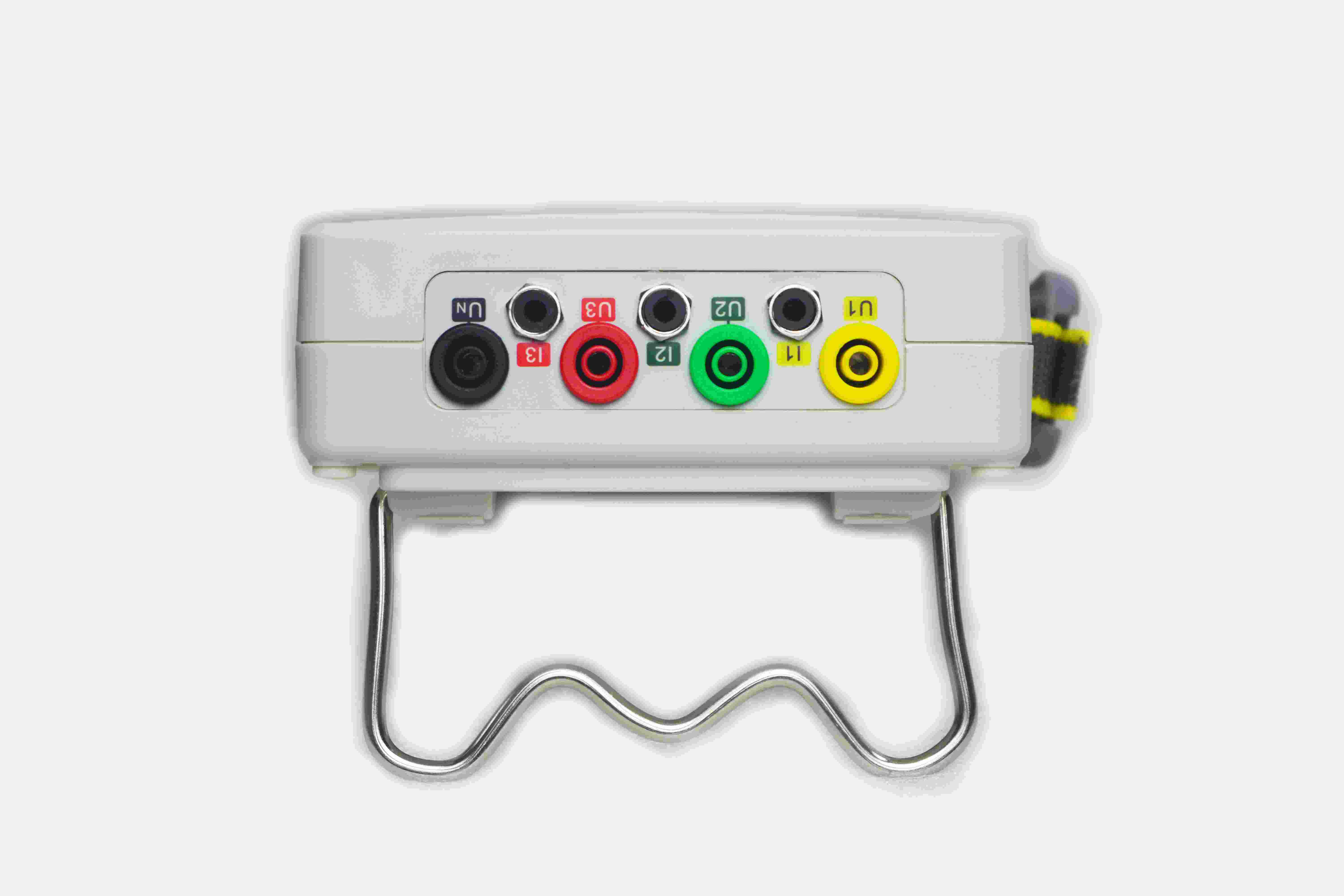

● 電壓，電流采樣全隔離
● 可通過SD卡升級應用程序
● 采用3.5寸彩色液晶顯示屏
● 內置大容量鋰電池，一次充電后，不關屏幕背光時，可以連續工作10小時（開啟背光關閉功能，待機時間更長）。

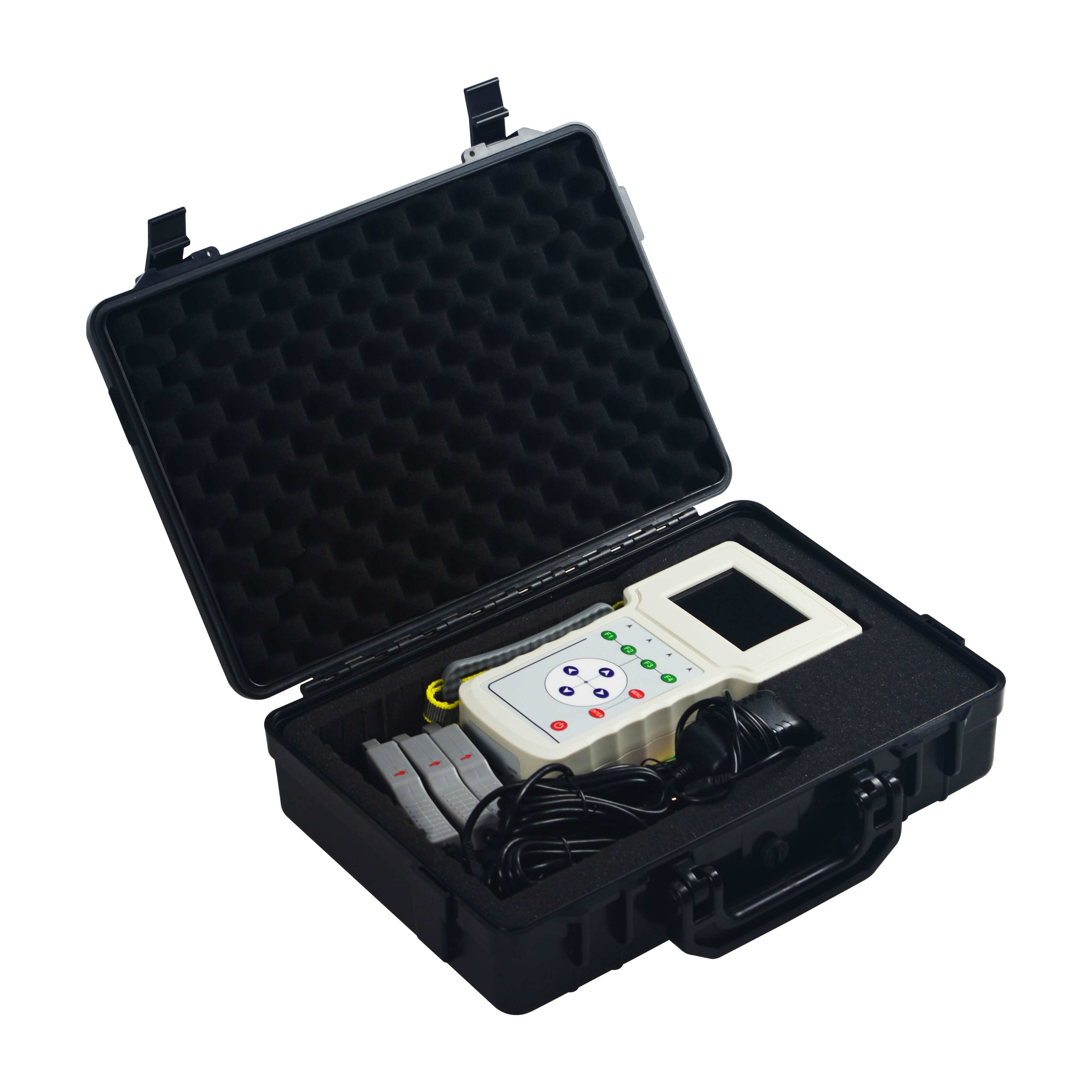

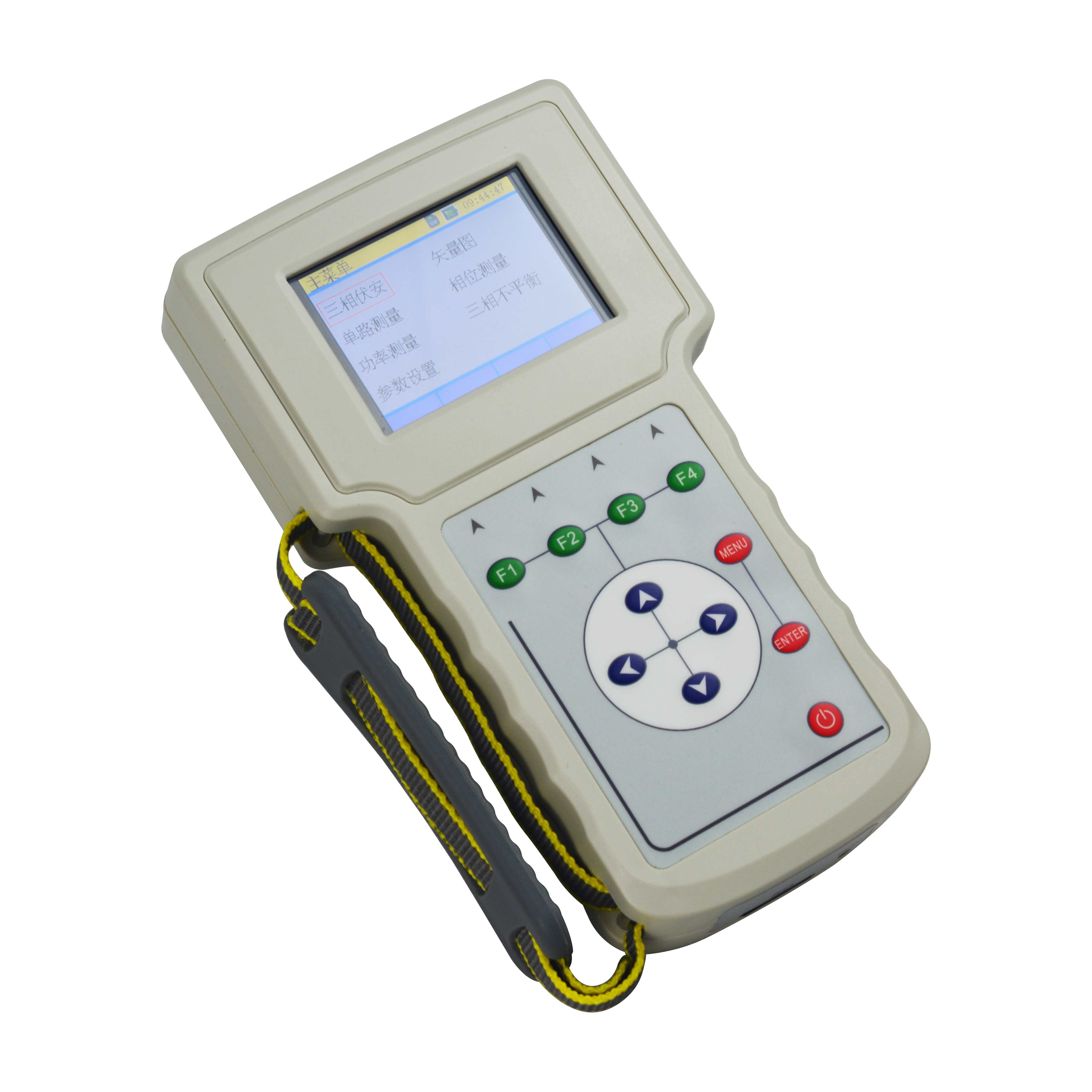

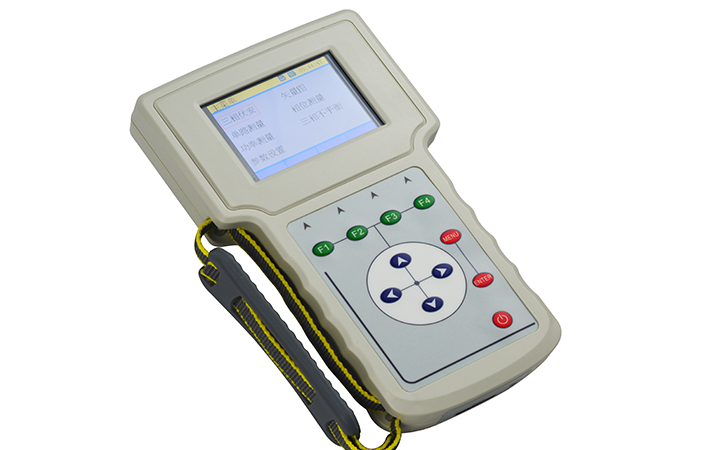

Product Image
Product Certificate

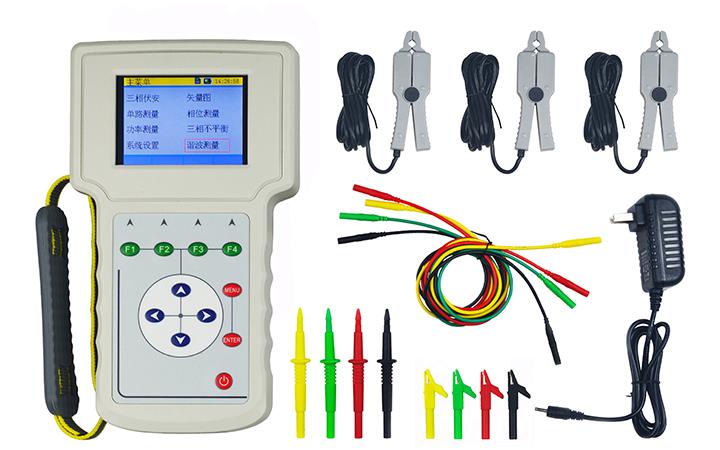

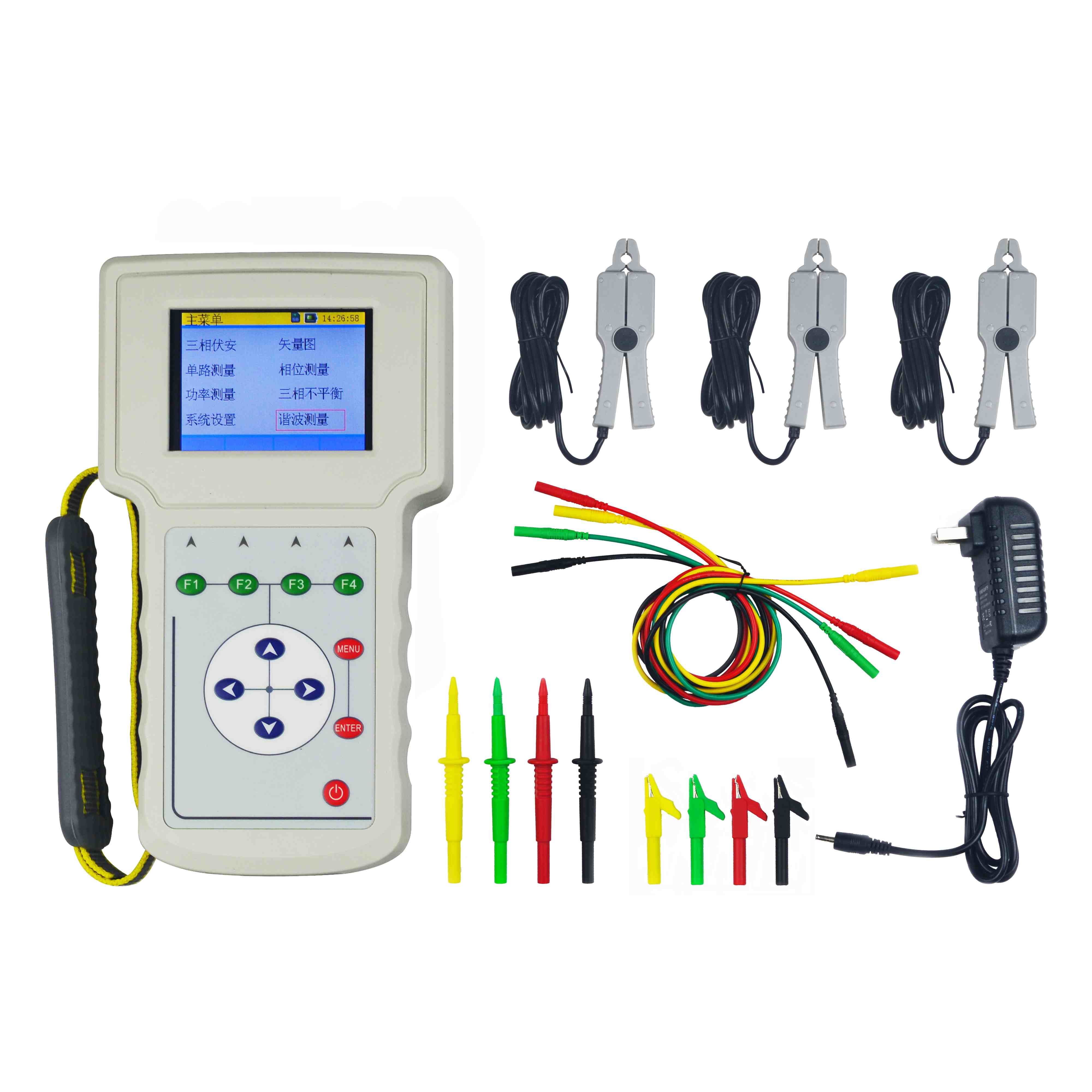

序號 | 名稱 | 數量 | 單位 |
1 | 三相諧波分析儀 | 1 | 臺 |
2 | 電流鉗 | 3 | 把 |
3 | 電壓測試線 | 4 | 條 |
4 | 電壓測試用鱷魚夾 | 4 | 個 |
5 | 5V/3A電源適配器 | 1 | 個 |
6 | SD卡（8G） | 1 | 個 |
7 | 3.7V,6000mAH鋰電池 | 1 | 塊 |
8 | 使用說明書 | 1 | 份 |
9 | 合格證 | 1 | 份 |
10 | 包裝箱 | 1 | 個 |
