Product Introduction

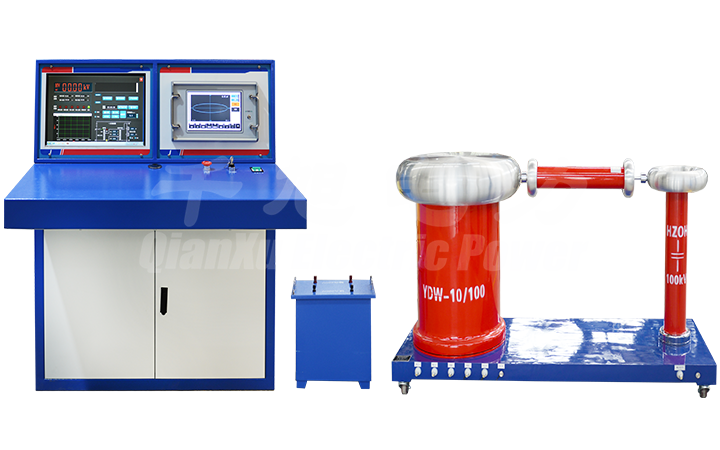

QXJF-10/100工頻無局放試驗系統由工頻無局放試驗臺、無局放試驗變壓器、數字式局部放電檢測儀、隔離濾波器、耦合電容器、保護電阻等組成、該套局部放電系統適用于35kV及以下電氣設備的局放及工頻耐壓試驗，系統自帶方波發生器、阻抗單元。
Product Introduction

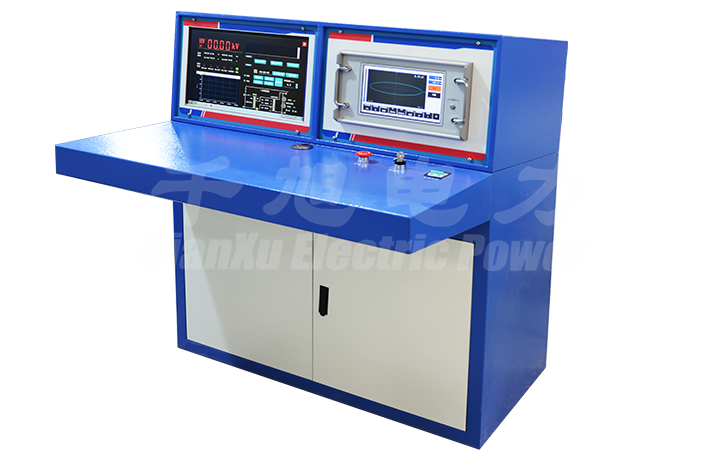

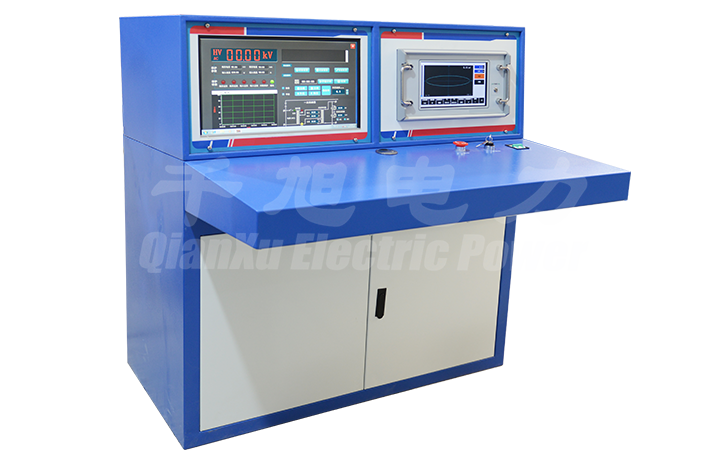

1 | 名稱 | 自動工頻無局放試驗臺 |
2 | 額定電壓 | AC 220V |
3 | 容 量 | 10kVA |
4 | 輸出電壓 | 0—250V |
5 | 電壓精度 | ±1% |
6 | 電流精度 | ±1% |
7 | 顯示方式 | 17寸控制機 |
8 | 操作方式 | 自動、手動 |
9 | 數據保存 | 1000組 |
10 | 密碼 | 多級權限設置 |
六項保護使用更安全 | ||
1 | 低壓電壓保護 | 低壓電流保護 |
2 | 高壓電壓保護 | 高壓電流保護 |
3 | 高壓過壓保護 | 高壓閃絡保護 |
軟件操作界面 | ||
1 | 操作轉態信息提示 | 自動試驗時，可設置5階段試驗 |
2 | 自動生產報告查閱、數據和圖形 | 保護狀態提示 |
3 | 電壓、時間曲線圖 | 一次回路工作狀態顯示 |
型號： YDW－10kVA/100kV
結構： 絕緣圓筒、固定式
相數： 單相
頻率： 50
冷卻方式：ONAN
額定容量：10kVA
原邊額定電壓：0.20kV 額定電流：50A
副邊輸出電壓：100kV 額定電流：0.1A
空載電流：≤5%
阻抗電壓：≤8%
波形畸變率≤3%
測量繞組電壓：100V 測量電壓比：1：1000
過電流能力：在150%（0.75）額定電流持續時間300S情況下，過電試驗變壓器繞組均不造成熱損壞和繞組變形。
過壓能力：在110℅UH（110KV）時間60S下過電壓，不應造成試驗變壓器絕緣損壞，此時波形畸變率≤5%。
絕緣水平：低壓端工頻耐3KV/min
介質損耗：≤0.5%
局部放電量：100%UH下小于5PC；80%UH下小于3PC。
運行時間：在100%%UH、IH下從環境溫度開始允許運行60min,80%UH、IH下從環境溫度開始允許連續運行。
溫升試驗：在正常使用條件下繞組溫升小于65K，油面溫小于55K
保 護：原、副邊均采用過電流繼電器進行過電流保護，不管在任何情況下保證人身和設備的安全。
密封材料：在密封件結構設計下采用特殊“雙層密封方式”保證試驗變壓器的使用時間不低于15年
型號：OH-100KV/700PF
額定頻率：50
標稱電容量：700pF
額定電壓：100kV
標稱分壓比：1000：1
介質損耗：＜0.2%
局部放電量：額定電壓下＜3pC，在80%額定電壓下＜2pC
測量精度：≤±1%
允許運行時間：同變壓器
型號：DZ-100KV
額定頻率：50
額定電壓：100KV
額定電流：長期電流0.1A
耐熱等級：F級
局部放電量：100%額定電壓下＜3pC，在80%額定電壓下＜2pC
溫升：100%額定電流下連續運行電阻表面溫度小于80K
運行時間：同變壓器
型號：LB－10kVA
額定電壓：0.22kV
額定電流：45A
額定頻率：50－60
線路數：1路
濾波電抗器品質因數：＞70
局部放電背景水平： ＜2pC
阻尼電阻功率：100W
衰減特性：40k－100k＞40DB；100k－1M＞50DB
絕緣水平：5KV/1min無異常放電現象
允許運行時間：同變壓器，其繞組的溫升滿足國家標準
1、可測試品的等效電容量范圍6pF~250μF
2、測量范圍：0.1pC-10000nC
3、通道數：單通道
4、檢測靈敏度及允許電流（見表1）
輸入單元 序號 | 調諧電容范圍 | 靈敏度（pC） （不平衡電路） | 允許電流有效值 | |
不平衡電路 | 平衡電路 | |||
1 | 0～25～100pF | 0.02 | 30mA | 0.25A |
2 | 25～100～400pF | 0.04 | 50mA | 0.5A |
3 | 100～400～1500pF | 0.06 | 120mA | 1A |
4 | 400～1500～6000pF | 0.1 | 0.25A | 2A |
5 | 1500～6000～25000pF | 0.2 | 0.5A | 4A |
6 | 0.006～0.025～0.1μF | 0.3 | 1A | 8A |
7 | 0.025～0.1～0.4μF | 0.5 | 2A | 15A |
8 | 0.1～0.4～1.5μF | 1 | 4A | 30A |
9 | 0.4～1.5～6.0μF | 1.5 | 8A | 60A |
10 | 1.5～6.0～25μF | 2.5 | 15A | 120A |
11 | 6.0～25～60μF | 5 | 25A | 200A |
12 | 25～60～250μF | 10 | 50A | 300A |
7R | 電阻 | 0.5 | 2A | 15A |
表1、檢測靈敏度及輸入單元允許電流值
5、橢圓掃描時基
（1）頻率50/60、100、150、200、400Hz
（2）旋轉：以30°為一檔，可旋轉120°
（3）工作方法：橢圓——正弦波——直線
6、顯示單元
采用10.1寸電容式觸摸屏。
7、放大器
（1）3dB低頻端頻率fL：10、20、40kHz任選
（2）3dB高頻端頻率fH：80、200、300kHz任選
（3）增益調節，粗調6檔，檔間增益差20±1dB，細調范圍>20dB
（4）正負脈沖響應不對稱性<1dB
8、時間窗
（1）窗寬：可調，50Hz下5°～ 170°
（2）窗位置：每一窗可旋轉0°～ 170°
（3）兩個時間窗可分別或同時開。
9、脈沖峰值顯示
觸摸屏顯示，顯示1位小數0.1pc（大于等于10pC），顯示2位小數0.01pc（小于10pC），誤差：±3%（以滿刻度計）
10、試驗電壓顯示
（1）量程150kV
（2）輸入阻抗：>1MΩ
（3）顯示：觸摸屏顯示，顯示到1位小數
（4）誤差：±1%
11、試驗頻率顯示
誤差：小于±1%
12、零標系統
零標志與所有橢圓掃描頻率相一致
13、結構
（1）尺寸： 370mm（寬），460mm（深），215mm（高）
（2）重量：約12.5kg
Product Parameters
① 全新一代高性能硬軟件控制；觸屏操作模式。
② 控制臺采用自動、手動控制兩種方式，兩種功能獨立分級管理，互不干擾；
③ 全中文界面，操作簡單明了，適用面廣；
④ 本測試系統所有測試參數均可根據要求任意設置，操作簡單明了，測試速度瀏暢，顯示數據清晰直觀；
⑤ 所有測試參數可提前進行設置，能達到高壓電壓放電擊穿電壓準確記憶、儲存、復位一系列功能；自動掃描時間設定，自動存儲電老化過程中的時間、電壓、電流等詳細記錄，方便用戶查看；
⑥ 本測試系統配有累加計時功能，并能獨立進行啟動、暫停、清零；
⑦ 采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強。

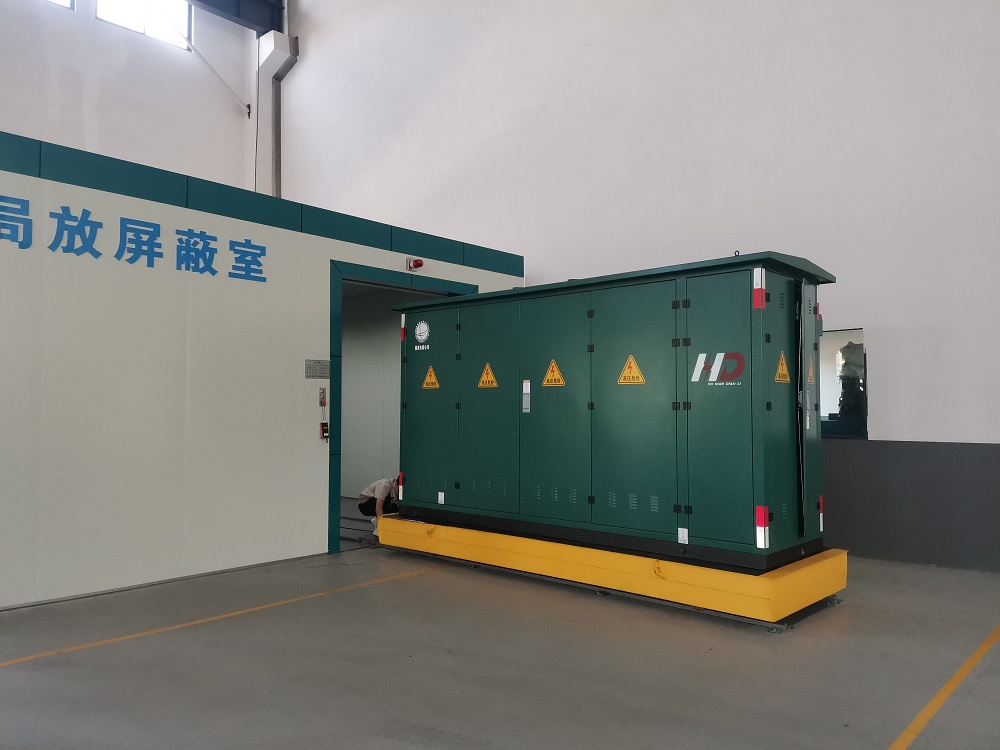

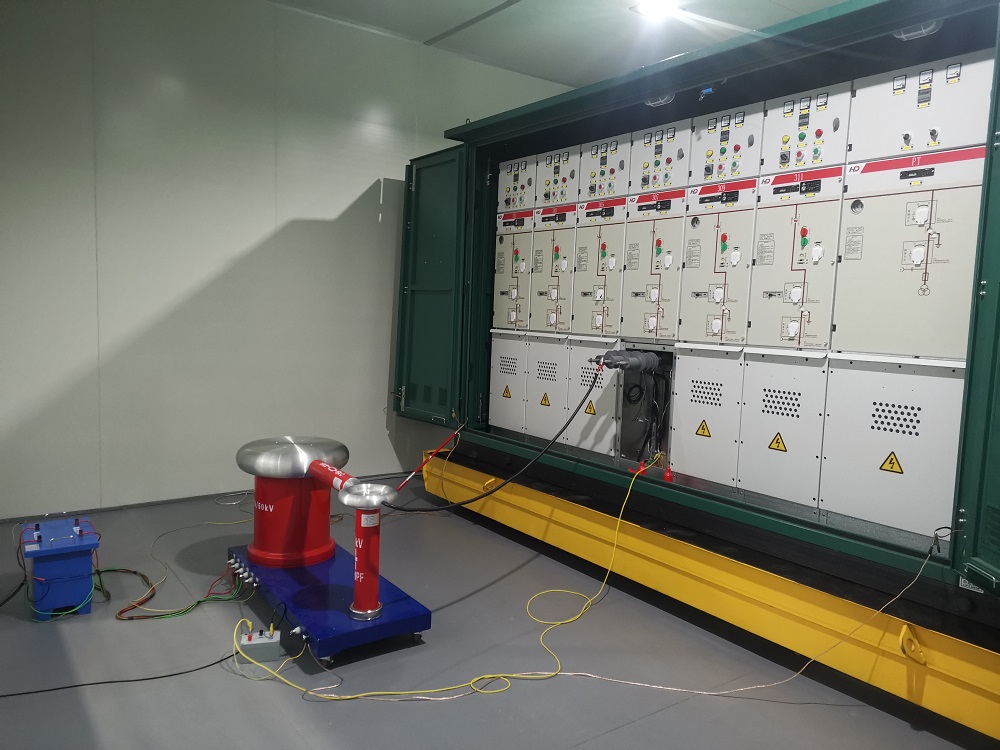

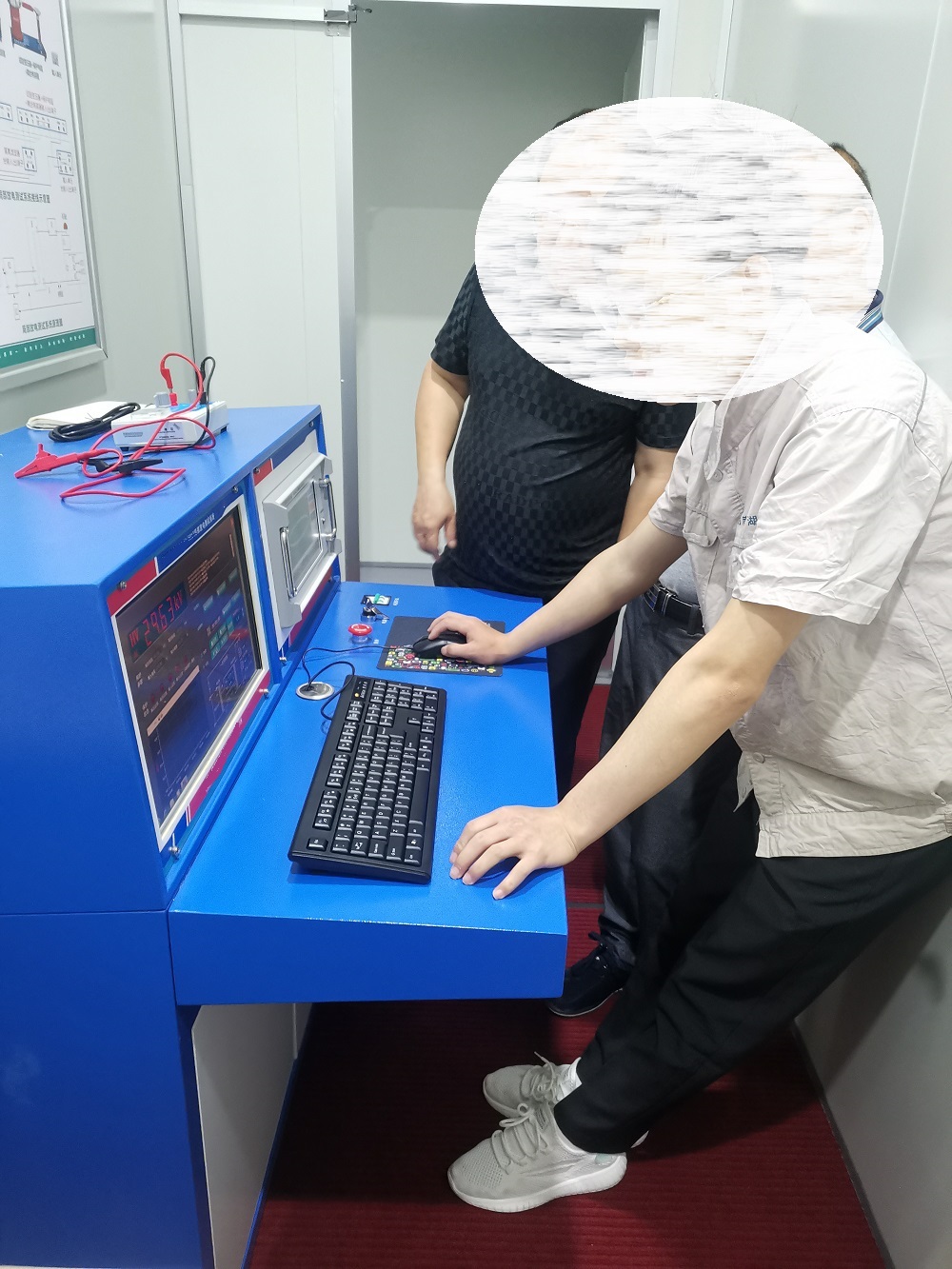

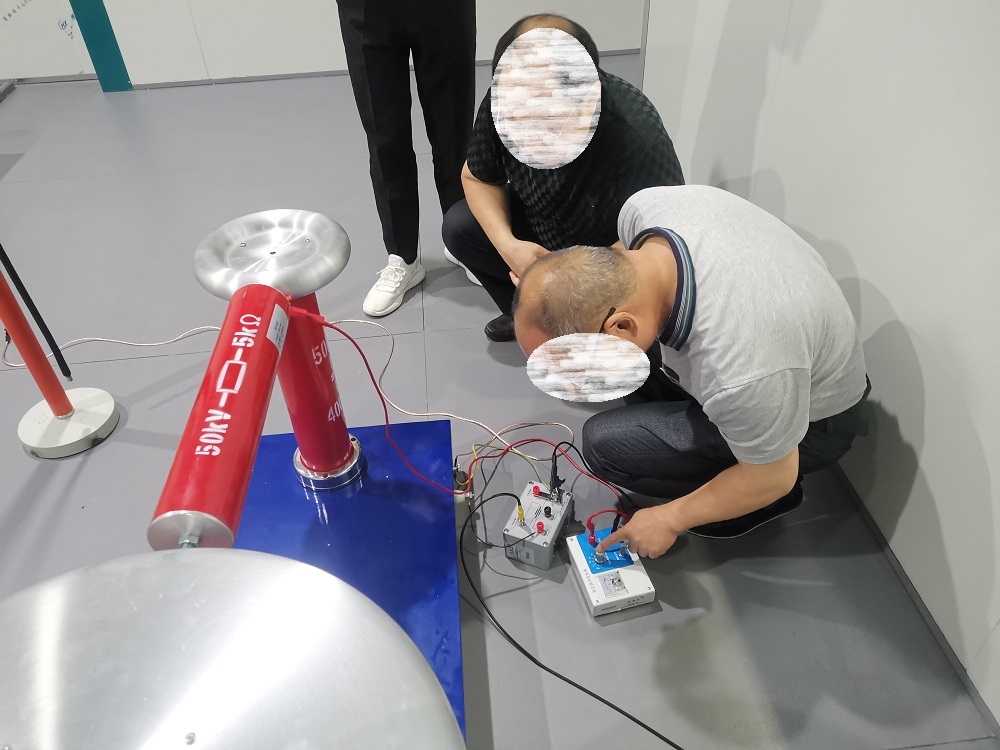

Product Image
Product Certificate
序號 | 設備名稱 | 型號規格 | 單位 | 數量 | 備注 |
1 | 工頻無局放試驗臺 | QXJF-10/100 | 套 | 1 | 系統自帶方波發生器、阻抗單元.。 |
2 | 無局放試驗變壓器 | 10kVA/100kV | 臺 | 1 | |
3 | 數字式局部放電檢測儀 | 124 | 臺 | 1 | |
4 | 隔離濾波器 | 10kVA | 臺 | 1 | |
5 | 耦合電容器 | 100kV | 臺 | 1 | |
6 | 保護電阻 | 100kV | 只 | 1 |
