接地成組電阻測試儀接線操作介紹
作者：千旭電力
更新時間：2025-05-08
點擊數：

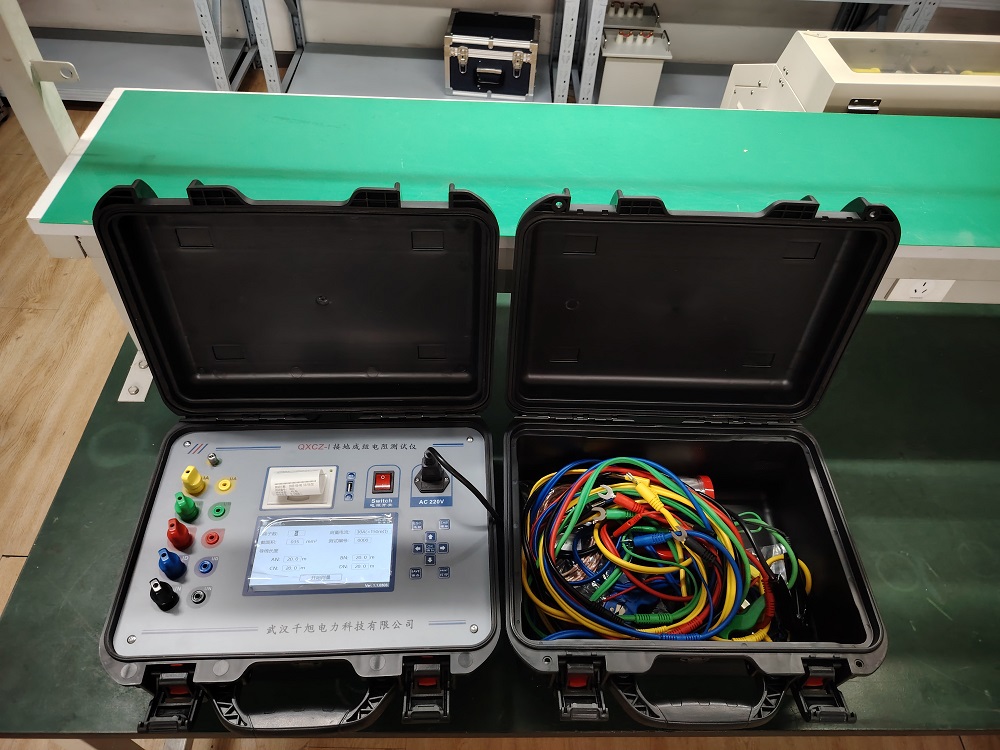

接地成組電阻測試儀主要是單位大量短接線、接地線等各類安全保護線電阻的測量，通過其長度和截面積來判斷是否合格，千旭電力QXCZ-I接地成組電阻測試儀可以支持四通道測試，液晶屏顯示可以按照規定要求輸出30A、50A的大電流，測試過程速度快且方便，下面來針對性的講解下設備如何操作：

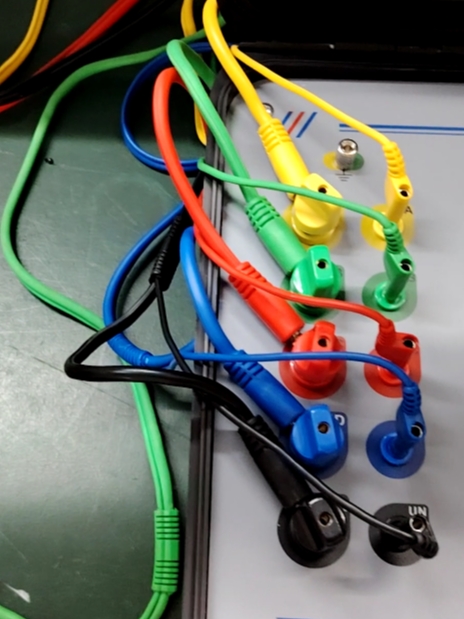

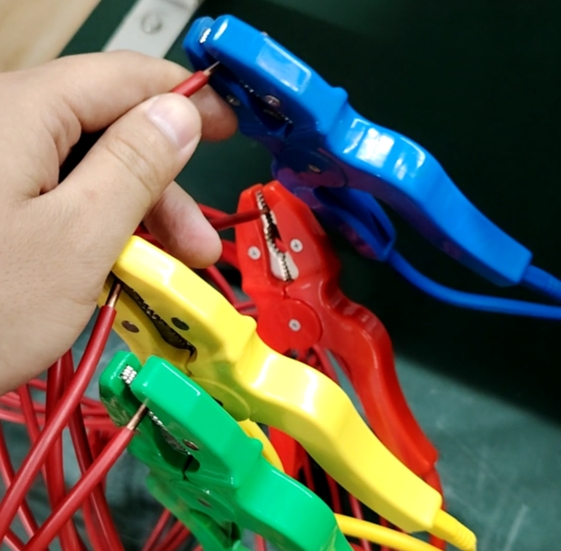

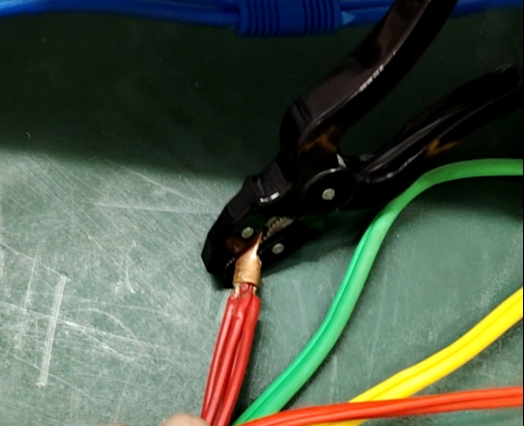

儀器界面有五組電壓電流端子構成，分別對應黃綠紅藍黑，即四組測試端和一組公共返回端，測試接線將四組測試線接到每一根接地線的一端，另一端短接接到黑色公共端，構成并聯四組回路。

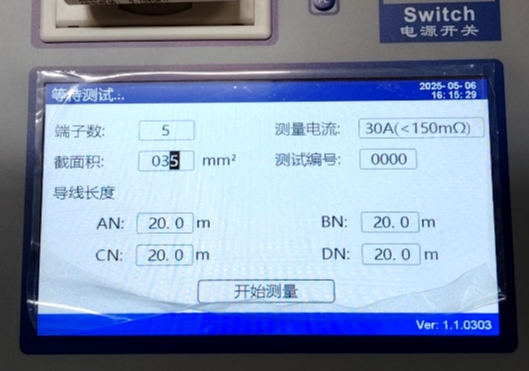

接好對于的測試線后，進入儀器參數設置界面，對應的輸入測試線長度和截面積
設置好后點擊開始測試耐心等待數秒出值

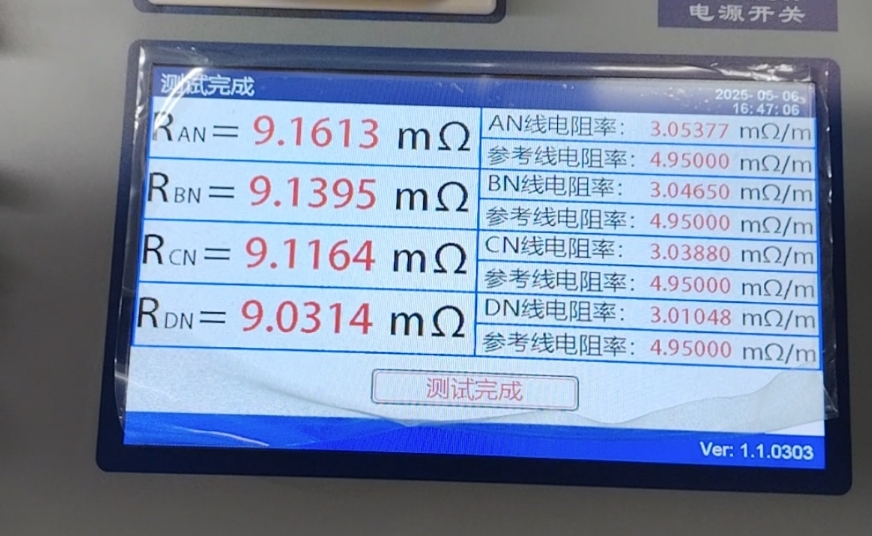

測試結果如上圖所示，當測量值低于參考值，說明接地線電阻率合格，如果測量值大于標準值說明接地線不合格。
附：《電力安全工器具預防性試驗規程（試行）》中的攜帶型短路接地線的試驗項目、周期和要求
攜帶型短路接地線的試驗項目、周期和要求：
項目 | 周期 | 要求 | 說 明 |
成組直流電阻試 驗 | 不超過5 年 | 在各接線之間測量直流電阻，對于 10 mm2、16 mm2、25mm2、35mm2、50mm2、70mm2、95mm2、120mm2、的各種截面，平均每米的電阻值應分別小于 1.98 mΩ，1.24 mΩ，0.79m Ω，0.56mΩ，0.40mΩ，0.28mΩ，0.21mΩ， 0.16mΩ | 同一批次抽測， 不少于 2 條，接線鼻與軟導線壓接的應做該試驗 |
