介質損耗測試儀正接法反接法接線操作

介質損耗測試儀的反接法功能

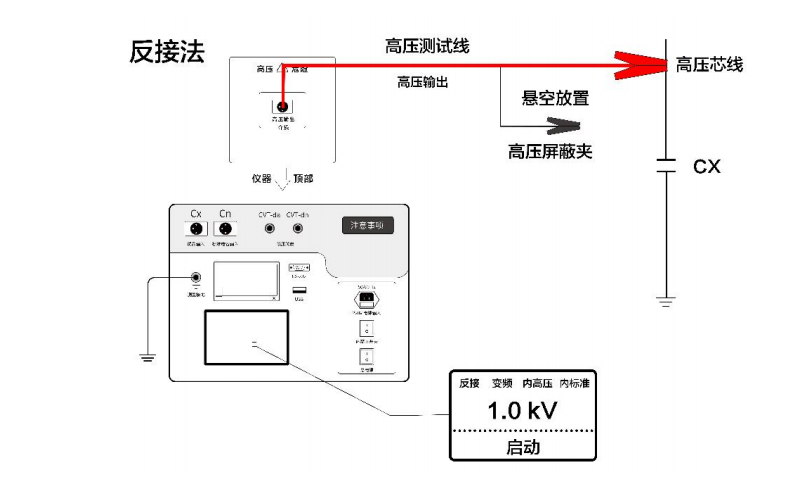

        該功能主要針對于沒有真正低壓端的被測物，如變壓器。具體操作如下：

        首先用一根線對高壓端ABC端進行短接，變壓器低壓側ABC端與變壓器外殼短接并接地，儀器部分檢查接地系統連接良好并連接地線。連接電源線，打開儀器前端的防塵防水蓋，將高壓測試線插入高壓端。注意高壓線不可拖地需要懸空，將高壓芯線連接變壓器，高壓端屏蔽加務必懸空，

儀器操作部分打開總電源。光標在正接時按增大鍵切換功能為反接法，按功能鍵移動光標，按照測試需求依次選擇頻率內標準內高壓以及測試電壓。選擇以10kV，打開內高壓允許開關，等待五秒，長按啟停鍵三秒后開始測試。結果非常準確，在結果界面中點擊增大鍵，可以進一步查看電流等詳細數據，光標在打印處點擊啟動鍵。即可打印測試數據。

介質損耗測試儀的正接法功能

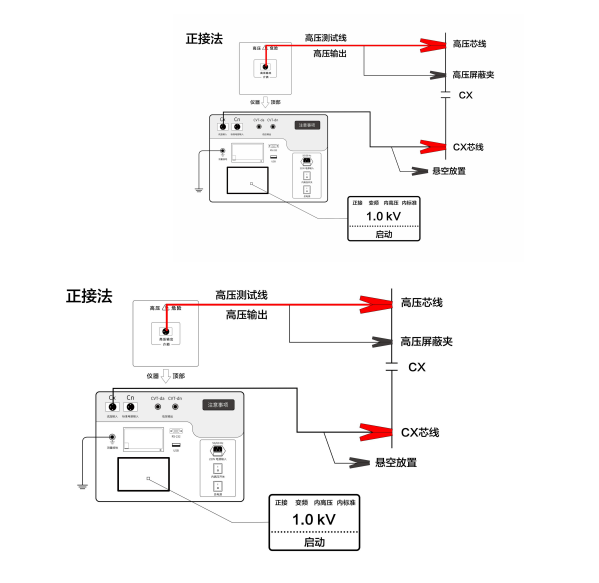

        用的被試品是電容量為100平法的標準電容。介質損耗測試儀的正接法主要針對于有真正的低壓端的被測物，如變壓器套管、標準電容器等。今天我們以標準電容為例介紹接線被試品。注意務必將高壓芯線屏蔽加短接，然后連接被試品高壓端。測試標準電容時的接線比較特殊，CX線連接被試品低壓端屏蔽夾連接被視頻屏蔽端，而測試變壓器套管時，CX線的屏蔽加需要懸空。注意高壓測試線嚴禁拖地，高壓測試線連接儀器高壓端，CX線連接儀器CX端。檢查接地系統良好，并連接地線，儀器連接電源線，介質損耗測試儀的正接法接。

        接下來我們來介紹儀器操作。

        打開總電源，光標按增大減小鍵選擇功能為正接，按照需求調整測試電壓，光標移動式啟動，打開內高壓允許開關等待三至五秒，長按啟停鍵啟動測試測試完成，回到儀器操作按增大鍵可以翻頁查看更多內容。按功能鍵移動光標，光標在打印處按啟停鍵即可打印測試結果，光標在保存處按啟停鍵即可編號保存測試結果，光標在保存處按啟停鍵即可返回主界面。
