變壓器差動保護試驗接線及操作

變壓器差動保護接線及操作

        變壓器差動保護是變壓器主保護之一，其目的是保證變壓器兩側電流沒有出現分流的情況，在變壓器兩側安裝兩套方向相反的電流互感器，

通過雙方電流大小判斷是否出現分流現象，當雙方電流方向相反大小相等時，則是正常現象，否則差動保護將會動作，變壓器差動保護主要是保護變壓器內部及絕緣套管的相間短路，也保護內部線圈的匝間短路現象，

        差動保護又分為縱聯差動保護和橫聯差動保護，縱聯差動保護用于單回路接線，橫聯差動保護用于雙回路接線。

        下面講解下差動保護裝置的現場接線及操作

        這里用到的是六相繼電保護測試儀QXJB-S1200

1、首先將測試儀的IA、IB、IC、IN接到保護裝置的高壓側IA、IB、IC、IN端，再講測試儀的Ia、Ib、Ic、In接到保護裝置的低壓側Ia、Ib、Ic、In端。

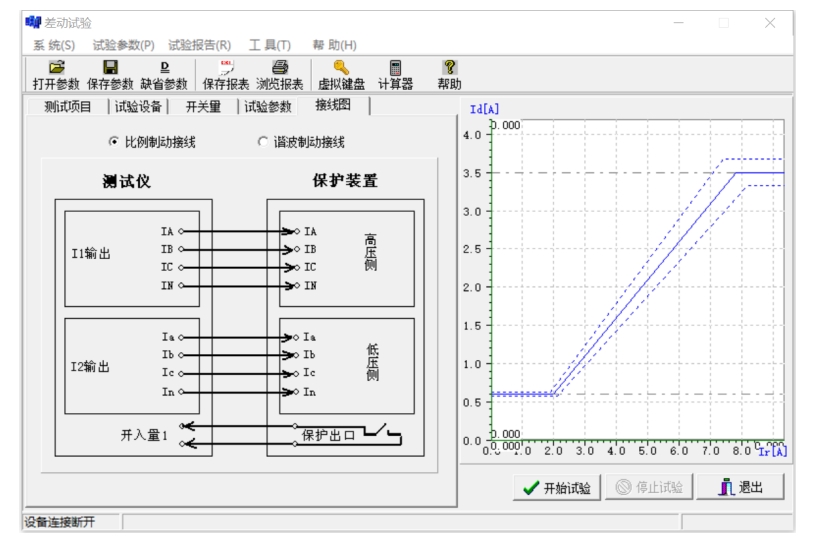

如圖所示：

2、將測試的開入量輸入 任意一端子（如端子1）和公共端接到繼電保護裝置的開入量對應的端子和公共端。如果繼電保護沒有電源供電，可用儀器供電。

3、查看保護定制。速斷動作電流、差動啟動電流定值、比例制動系數拐點電流、比例制動系數參數。

4、壓板投入，確保差動、差速投入。

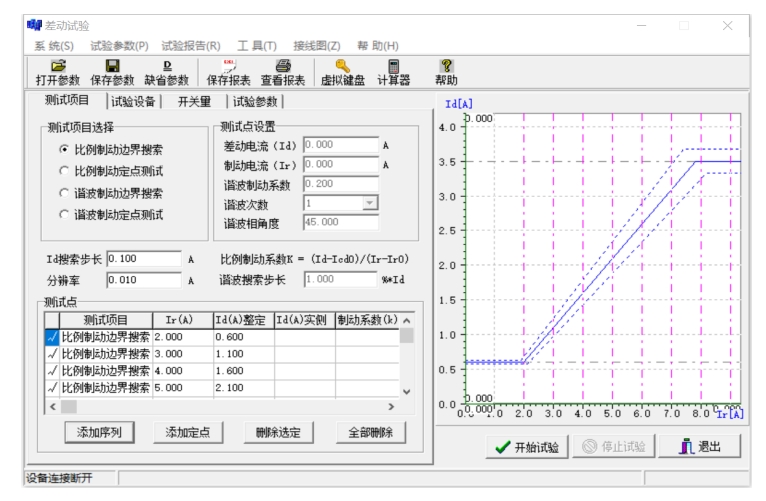

設備接通電源就開機-點擊差動保護功能如圖所示：

        按照裝置整定值輸入對應參數，

        當所有參數都設好后，我們就可以進行各項試驗了。

        比例制動邊界搜索

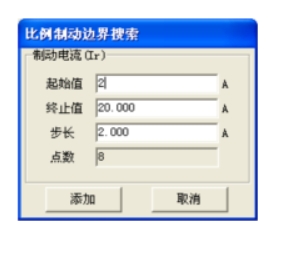

        點擊“添加序列”，此時彈出：

        此對話框用來選擇一組制動電流，有起始值和終止值，步長的大小決定測量點數的多少。步長一般取2.00A，參數調整后，點擊“添加”，即將這組數據添加到測試表格中，再點擊“開始試驗”即可。

        比例制動定點測試

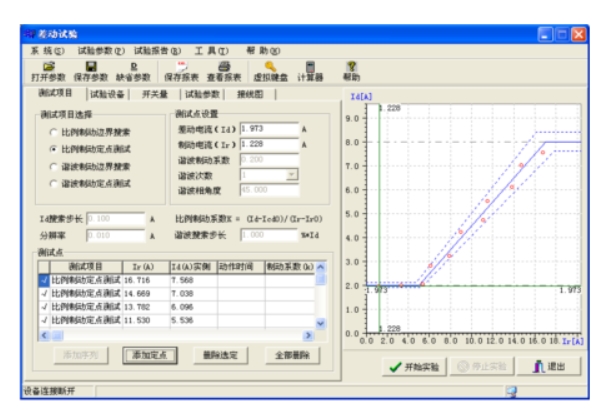

        將鼠標移到特性曲線的坐標系中，單擊鼠標左鍵，再點擊“添加定點”按鈕，表示將此點添加到測試表格中，如此重復多次，可添加多個測試點，如圖所示。測試點應選擇在動作區與不動作區之間，以驗證曲線的正確與否。點擊“開始試驗”即可進行試驗。

諧波制動邊界搜索

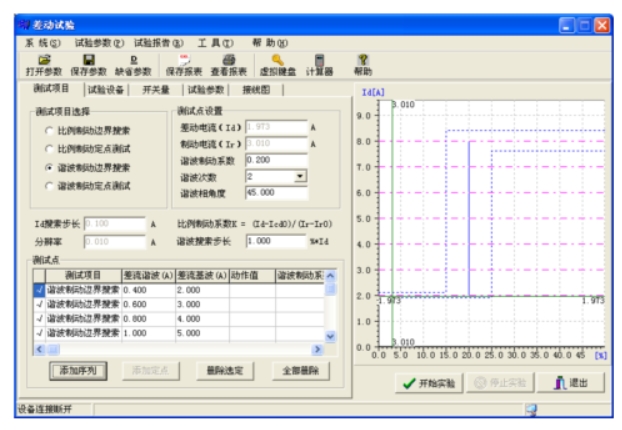

        點擊“添加序列”按鈕，彈出對話框：此對話框用來選擇一組差動電流，有起始值和終止值，起始值為差動門檻值，終止值為差動速斷值。步長的大小決定測量點數的多少。步長一般取1.00A。設好參數后，點擊“添加”，即將這組數據添加到測試表格中，再點擊“開始試驗”即可。

        諧波制動定點測試

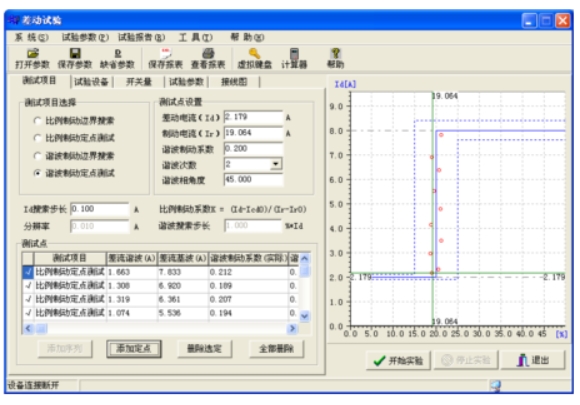

        將鼠標移到特性曲線的坐標系中，單擊鼠標左鍵，再點擊“添加定點”按鈕，表示將此點添加到測試表格中，如此重復多次，可添加多個測試點，如圖所示。測試點應選擇在動作區與不動作區之間，以驗證曲線的正確與否。點擊“開始試驗”即可進行試驗。
