蓄電池內阻測試操作接線講解介紹

測量蓄電池內阻是評估其健康狀態和性能的關鍵手段，電池內阻的上升通常早于容量下降。當內阻顯著增大時（如超過初始值的30%-50%），往往預示電池內部存在活性物質脫落、極板硫化、電解液干涸或隔膜老化等問題，此時電池容量可能已大幅衰減。定期檢測蓄電池內阻可以知曉整個直流系統的壽命。下面使用一款QXNZ-H蓄電池內阻測試儀進行操作講解

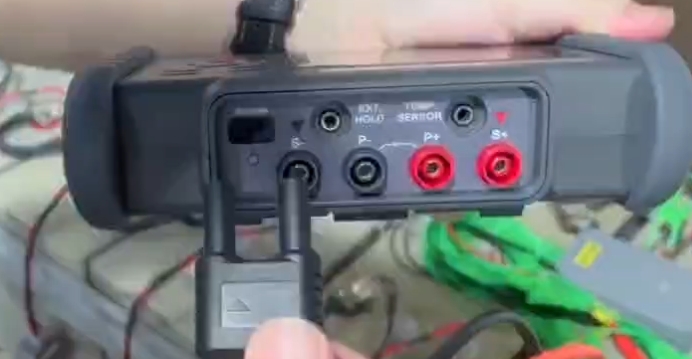

首先儀器接線，設備接線很簡單將對應的紅黑線接好，儀器開機。

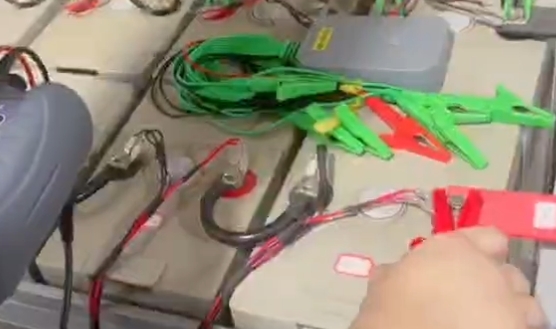

接好測試線后，將對應的紅色和黑色夾子接到單節蓄電池的正負極，這里注意紅色接正極，黑色接負極

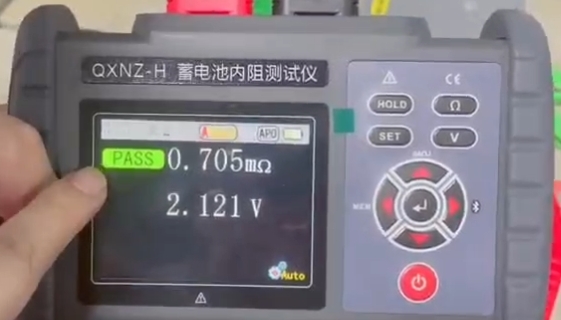

接好后可以看到主機顯示蓄電池的內阻和電壓。

由上圖片可以看到測試的結果如上，該款設備可以支持?jǐn)?shù)據存儲，自動判斷電池內阻好壞，導出等功能。從頭到尾依次測量每一節電池的內阻，儀器保存數據將會以柱狀圖顯示。
