電纜的介質損耗怎么測試？

在交流電壓作用下，電介質因電能轉化為熱能產生的損耗可通過介質損耗角正切（tgδ）來衡量，當電介質施加交流電壓時，電壓與電流之間存在相角差ψ，其余角δ稱為介質損耗角。δ的正切值（tgδ）即為介質損耗角正切，反映電介質的損耗特性。常規變壓器、開關、避雷器等用普通的介質損耗測試儀就可以完成測試，但是當被試品是電纜的時候，由于電纜是容性被試品，常規的介質損耗測試儀容量的問題無法給電纜升到足夠的電壓，這時候就需要專門的配套設備對電纜進行介質損耗測試。

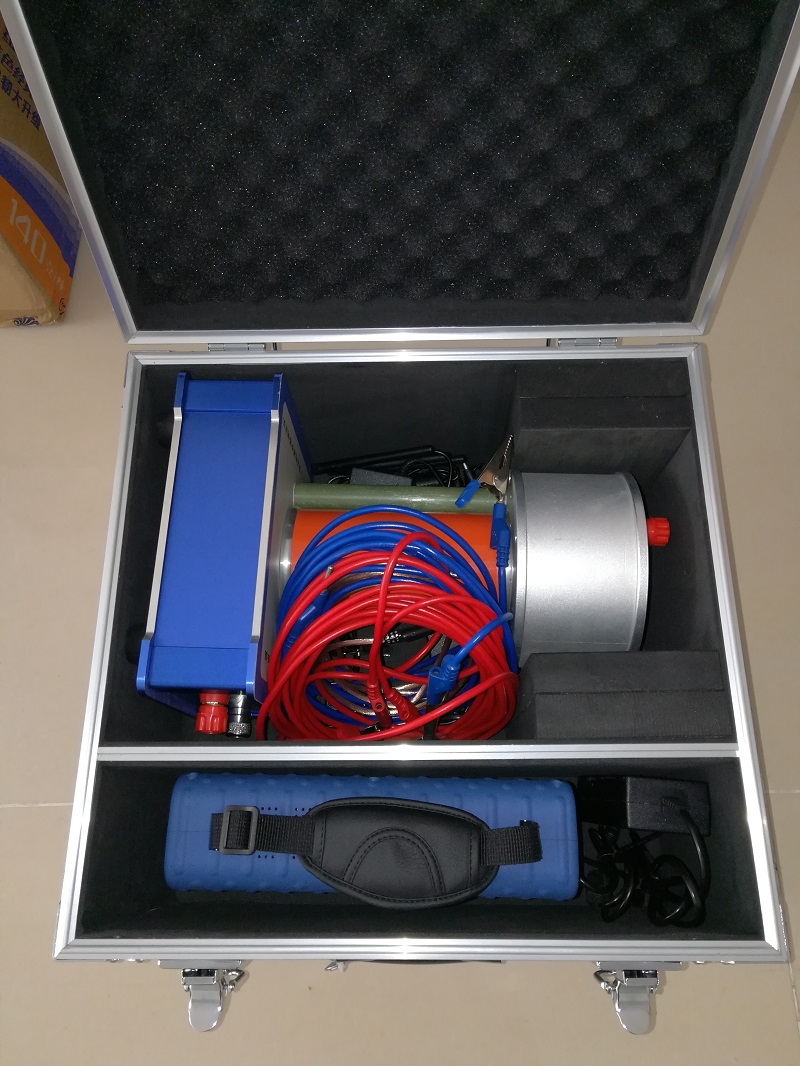

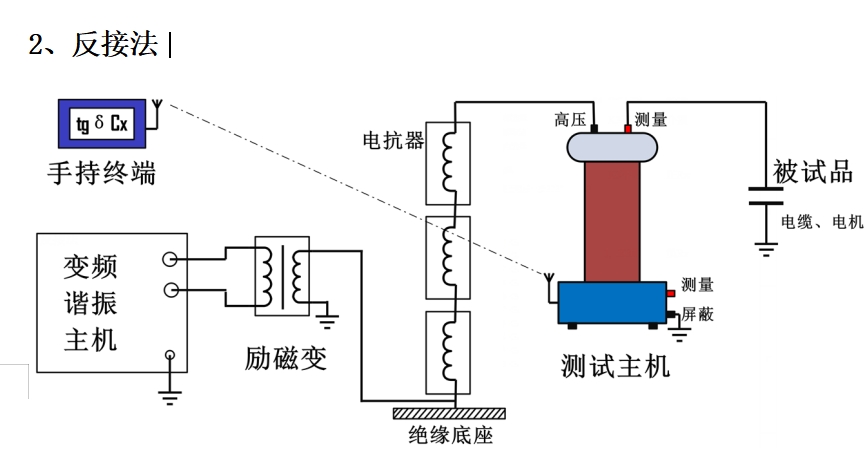

上面的設備則是電纜介質損耗測試儀，是專門用來對電纜進行介損測試，額外還需要搭配一套變頻串聯諧振或者試驗變壓器進行對電纜升壓，儀器則進行數據采樣。該設備具備手持終端和測量端，可以進行安全的人身保護，具體接線圖如下：
