工頻耐壓測試儀試驗過程中裝置容量不夠會怎么樣？
作者：千旭電力
更新時間：2025-05-21
點擊數：
耐壓試驗主要是為了檢測電氣設備或材料的絕緣性能，通過施加高于正常工作的電壓，觀察是否有擊穿或漏電流過大的現象。
在耐壓試驗過程中，如果試驗裝置的容量比較小，升壓的過程中電流達不到指定，比如說在電纜、母排、變壓器、電機等容性被試品耐壓試驗的過程中，若電流不足，可能引發電壓跌落或無法維持，原因是測試設備輸出電流能力不足（如電源容量小），無法支撐預設電壓。
例如大容量的變壓器使用油浸式試驗變壓器，試驗變容量比較低的情況下，是無法升到額定電壓的。
設備過載或損壞，電流不足時，測試設備可能因長時間處于高負載狀態而過熱。會導致電源模塊燒毀、調壓器絕緣老化，甚至引發火災（尤其使用老舊或非標設備時）。
三、具體場景分析
| 場景 | 電流不足原因 | 潛在后果 | 解決方案 |
|---|---|---|---|
| 高電容設備測試 | 充電電流需求大（如長電纜、大容量電容器） | 電壓上升緩慢，無法達到目標值 | 更換大容量耐壓設備（如100mA輸出） |
| 潮濕或污穢環境 | 表面泄漏電流過大，占用有效電流 | 實際施加到絕緣的電流不足 | 清潔并烘干試品，使用屏蔽環減少泄漏 |
| 測試回路阻抗過高 | 連接線過長、接觸不良或接頭氧化 | 電流被額外阻抗限制 | 縮短測試線，打磨觸點，涂抹導電膏 |
| 設備選型不當 | 測試儀輸出電流能力不足（如僅10mA） | 無法擊穿缺陷或維持電壓 | 選用匹配設備（如50mA以上輸出） |
四、試驗選型

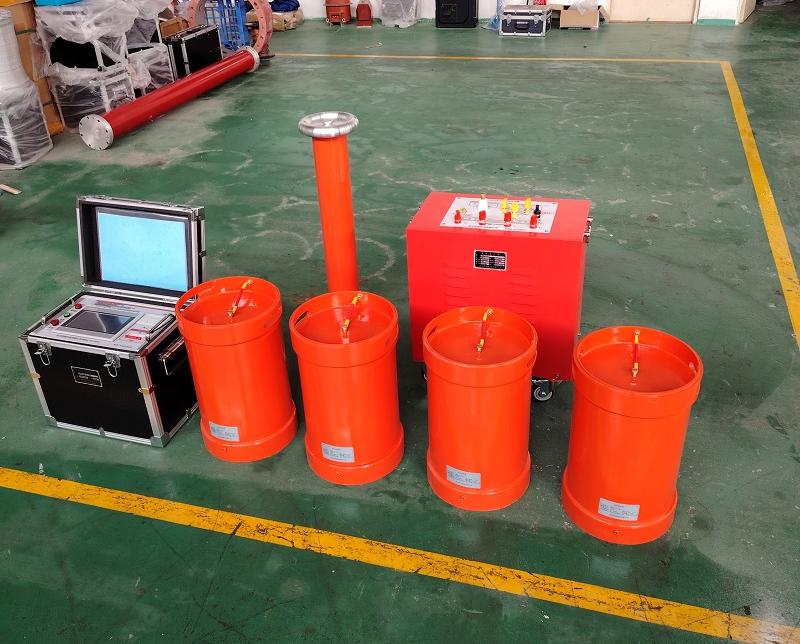

10kV電纜耐壓：需要使用變頻串聯諧振交流耐壓試驗裝置進行耐壓，常規的試驗變壓器容量是無法支撐容性被試品的耐壓（2.5倍額定電壓下）；
35kV變壓器：則需要大型的試驗變壓器，小容量的變壓器無法支撐（持續1分鐘）。
常規10kV電纜交流耐壓試驗采用變頻串聯諧振交流耐壓試驗裝置，10kV的開關耐壓則使用小型的油浸式試驗變壓器，35kV的開關耐壓則使用10kVA/100kV的試驗變壓器。
