變壓器空載損耗、負載損耗和短路阻抗是什么意思

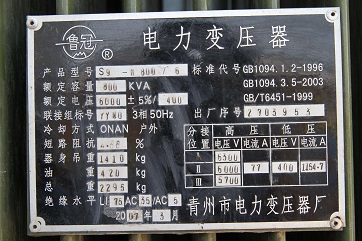

在每個變壓器的銘牌上都會標準空載損耗和負載損耗等參數，那么這幾個參數分別是什么意思呢。

1、空載損耗就是變壓器不接任何的電力負荷，處于空載狀態，處于這個狀態的變壓器產生的空載損耗叫做空載損耗，處于空載損耗的變壓器只有內部鐵芯才會產生損耗，又稱為變壓器的鐵損，比如說一個變壓器銘牌顯示空載損耗是0.17kW，就是表明該變壓器在空載的狀態時候，相當于一個0.17kW的電氣設備。

2、負載損耗是在變壓器處于負載的時候，變壓器本身內部線圈產生的損耗，稱為銅損，比如變壓器銘牌顯示負載損耗是1.932kW的話，表明該變壓器在接負載的時候，還需要額外多付出1.932kW的功率。

綜上所述，如果變壓器不接負載的狀況下，就只有空載損耗也就是鐵損，如果正常使用變壓器，則會同時產生鐵損和銅損，根據時間可以計算每個月的變壓器總損耗的電量值。

3、變壓器短路阻抗，短路阻抗是個百分數，其數據是將變壓器二次側短路，在變壓器一次側升壓，當變壓器二次側達到額定電流時，則施加在一次側的電壓與一次側的額定電壓的比值。

短路阻抗能覺得二次側的短路電流值，阻抗越小，短路電流就越大，它對保護的定值整定，及變壓器并聯運行及壓降有著重要的影響，所以變壓器短路阻抗十分重要。

武漢千旭電力QXRS-H變壓器容量及空負載測試儀，接線簡單，能測量各種類型的變壓器的空負載損耗，可以直觀的顯示數據并打印。
