蓄電池充放電測試儀接線操作詳解

蓄電池充放電測試儀QXDC系列適用于變電站直流屏或者UPS系統的的充放電活化維護的設備，下面來講解下操作介紹

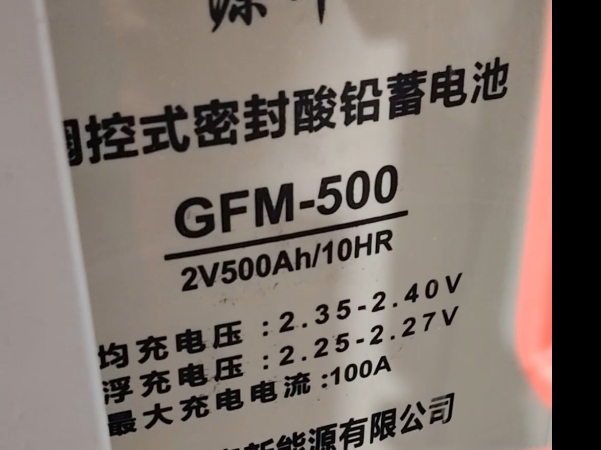

首先先觀察電池組的電壓和電流，得知電池組單節電池容量500AH，電池節數24節，單節2V，總電池組電壓48V為串聯結構。

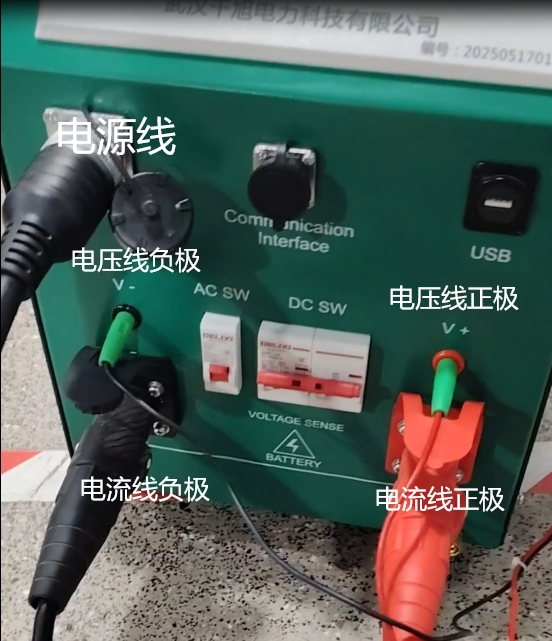

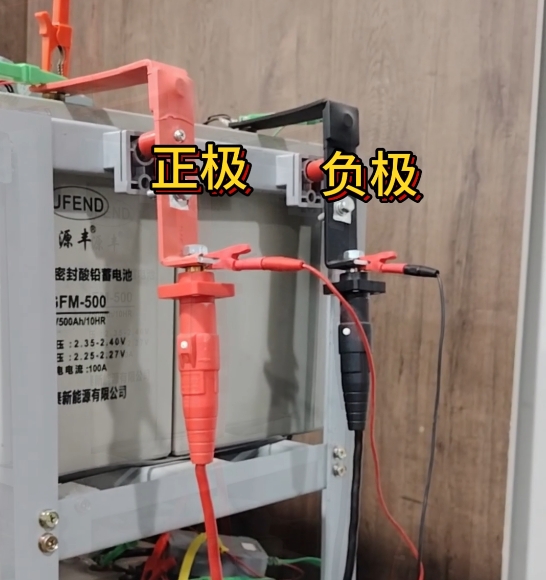

儀器接線上端黑色線為電源輸入線，小容量測試儀接220V大容量則需接380V，下端兩根紅黑粗線則是電流正極和負極接線，細線是電壓采集線，紅色代表正極，黑線代表負極，分別接到電池組的總正極和總負極。

接好測試線后可以看到儀器已經采集到了電壓，嘗試拔掉電壓線一端，可以看到電壓數據會有波動，重新插入后電壓數據恢復。

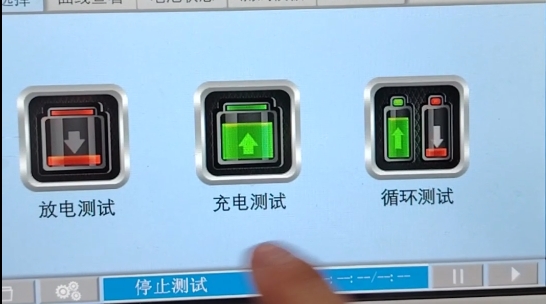

該款蓄電池充放電測試儀具備放電、充電和循環測試三個主要功能

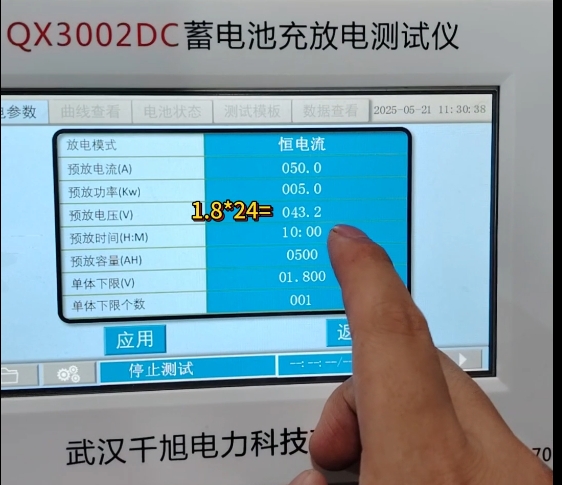

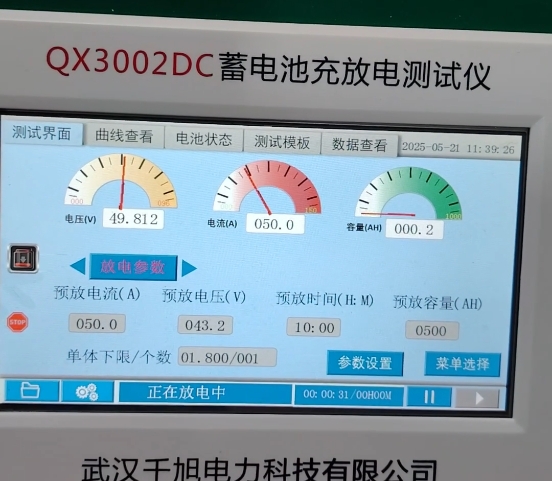

放電模式可選恒電流和恒功率，常規選擇恒電流，預放電流按銘牌電池組容量500AH10小時計算為50A，預放電壓即為電池組電壓，2V電池下限是1.8V，乘以24節即為43.2V，時間默認10小時，預防容量按電池容量500安時。單體下線1.8V和個數是選配單體檢測模塊時檢測到對應個數的，小電池達到下限值時則會停止放電。

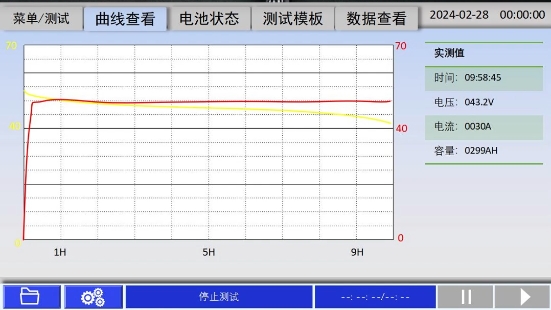

點擊應用后，主界面可以看到應用參數，放電過程支持曲線查看。

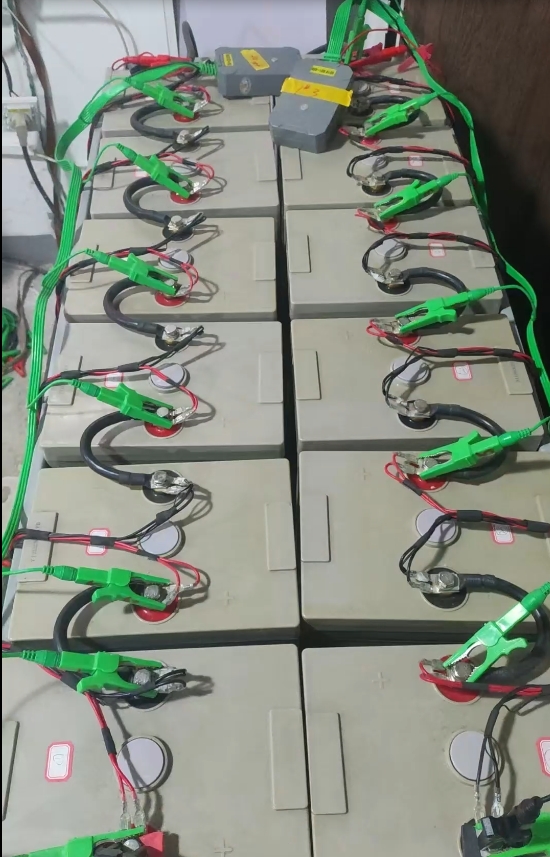

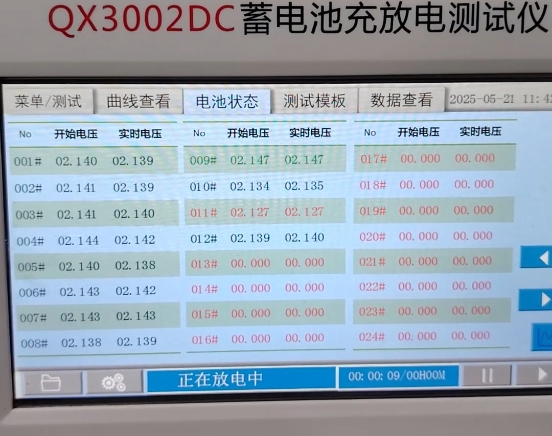

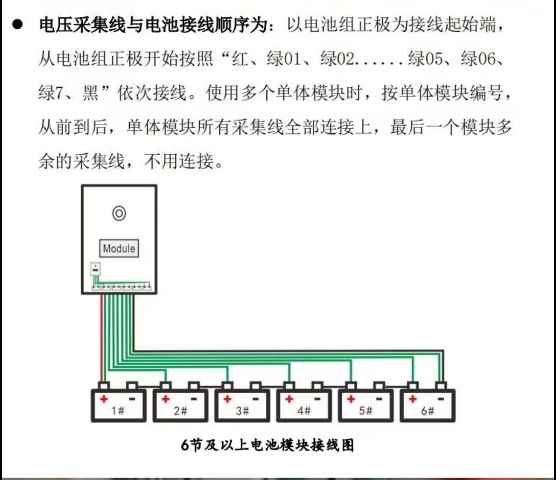

配備單體檢測模塊，可以查看每一節電池狀態。現場配備了兩組單體，檢測12節電池的電壓狀態。以供參考，選配單體檢測模塊接線如圖

一個模塊接6節小電池，從正極依次從短到長接到每一節小電池的正極，最后一節夾在負極。紅黑線是模塊的電源輸入，常規供電大概12~16V左右。

通過無線傳輸將每一節小電池的電壓傳輸?shù)街鳈C上

測試模塊已經帶入了剛剛設置好的參數，儀器也支持數據查看，自動保存數據。

回到主界面，點擊開始放電，儀器緩慢升流并計算放電容量，

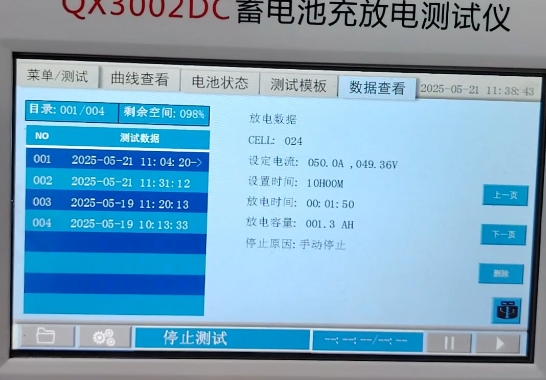

點擊停止試驗，支持保存數據U盤導出。

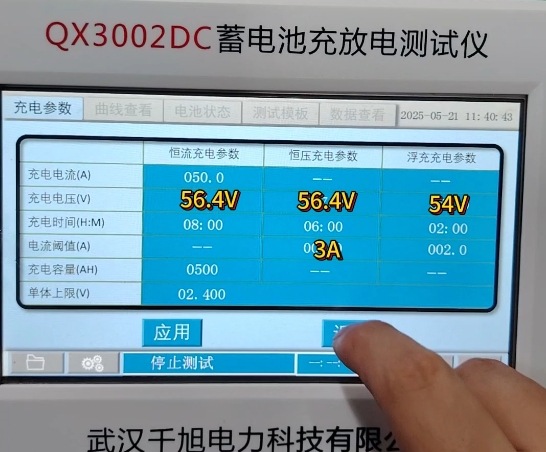

點擊充電測試，進入充電測試參數設置。充電測試分為恒流、恒壓、直充三個狀態。充電電流按銘牌50A，均充電壓2.35V，浮充電壓2.25V計算的話，恒流、恒壓充電電壓為浮充電壓2.35V乘以24節及56.4V，浮充充電由2.25×24節=54V，時間按默認設置，恒壓充電電流默認50A的1/10以下，即5A或者3A，浮充更小可設置為2A。

總體運行邏輯是儀器恒流50A充電，當電壓達到設定值56.4V或者時間超過8小時則會轉到恒壓充電，此時按56.4V的恒壓電流持續減少的狀態充電，當達到充電時間6小時或達到3A的電流預值，轉到浮充充電以54V的電壓電流達到2A的閥值或時間達到2小時后停止充電，單體上限則是選配單體檢測模塊后，有一節小電池達到上限閥值則會終止充電。

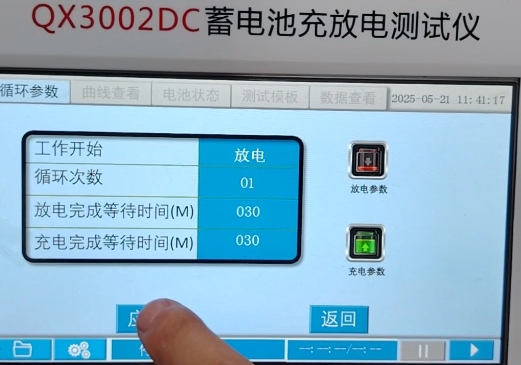

循環充電則是充放電循環的過程，對蓄電池組進行活化，可設置開始狀態、循環次數以及等待時間。

測試完成后數據導出，有專用軟件在電腦上系統分析。
