便捷式耐壓測試儀功能介紹及操作

便捷式耐壓測試儀是根據國家行業試驗標準而設計的試驗設備，適用于各種電機、電器、儀器儀表和家用電器的以及強電系統的安全、耐壓和漏電流的測試，以考核被試驗品的絕緣水平，發現被試品的絕緣缺陷。衡量被試驗品電壓的能力，其最高電壓5000伏，標配泄漏電流可以檢測20mA以內，最大可拓展200mA，是低壓用電系統進行耐壓試驗的常用設備。儀器有自動測試和手動測試，現場使用方便，穩定性好。

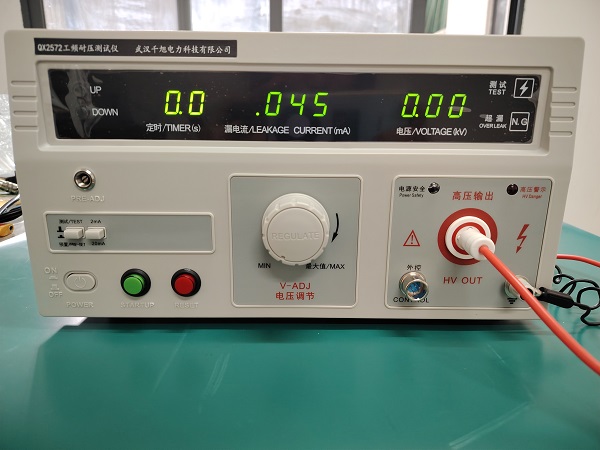

便捷式耐壓測試一面板介紹，右下角為電源啟動鍵，綠色是開始測試，紅色為停止測試和復位功能，正中央是調壓旋鈕，最高輸出電壓5000伏，儀器分內部控制和外部控制。外部控制接高壓輸出和外部控制接線，內部控制則只接高壓輸出即可。右下角為泄露電流測量返回端，左上方是是調節計時的上下按鈕，右邊顯示的是時間計時，中間是測量泄漏電流值。在后面是測量電壓值，當儀器升壓測試的時候，右上角的測試燈會標紅，當發生擊穿或者泄漏超過指定值時，會顯示超漏。左邊圓孔是用來調節泄漏電流值的，一般出廠默認。下面按鍵是進入預設選項，用來調電流標定值，右邊是量程轉換，分2mA到20mA兩個檔。

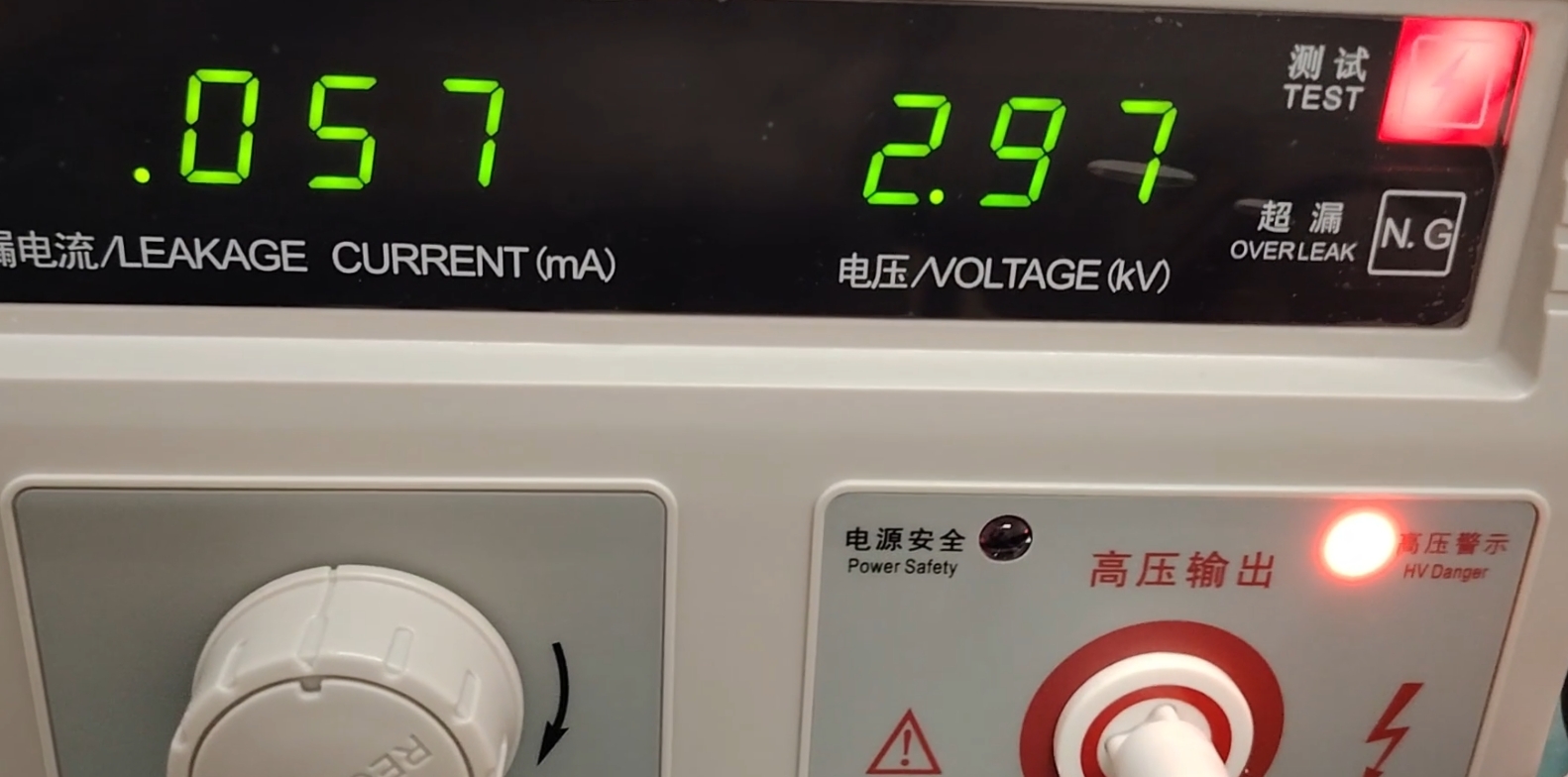

操作儀器后方接好電源線和地線，此時正面電源安全綠燈會亮起來，當地線未接好時則不會亮起。點擊左下角開機鍵，點擊右上角上下按鈕，可以調節測試時間長短。點擊預設按鈕，可以看到泄露電流報警預設值右方量程轉換可以按倍視頻切換量程。儀器有電流波動是因為地線有電流干擾，屬于正常現象，我們以一根電線進行演示。點擊開始測試測試左上角開始倒計時旋流緩慢升壓，此時泄漏電流會逐步增大。

當到達一定的電壓值發生擊穿，儀器報警，現場測試還是需要安全規范操作，此時使旋鈕回歸零位。線和地線，此時正面電源安全綠燈會亮起來，當地線未接好時則不會亮起。點擊左下角開機鍵，點擊右上角上下按鈕，可以調節測試時間長短。點擊預設按鈕，可以看到泄露電流報警預設值右方量程轉換可以按倍視頻切換量程。儀器有電流波動是因為地線有電流干擾，屬于正常現象。

我們以一根電線進行演示。點擊開始測試測試左上角開始倒計時旋流緩慢升壓，此時泄漏電流會逐步增大。當到達一定的電壓值發生擊穿，儀器報警，現場測試還是需要安全規范操作，此時使旋鈕回歸零位。線和地線，此時正面電源安全綠燈會亮起來，當地線未接好時則不會亮起。點擊左下角開機鍵，點擊右上角上下按鈕，可以調節測試時間長短。點擊預設按鈕，可以看到泄露電流報警預設值右方量程轉換可以按倍視頻切換量程。儀器有電流波動是因為地線有電流干擾，屬于正常現象，我們以一根電線進行演示。點擊開始測試測試左上角開始倒計時旋流緩慢升壓，此時泄漏電流會逐步增大。當到達一定的電壓值發生擊穿，儀器報警，現場測試還是需要安全規范操作，此時使旋鈕回歸零位。
