變壓器變比組別測試儀操作介紹如何接線

變壓器變比組別測試儀QXBC-V是一種專用于測量電力變壓器電壓變比、繞組連接組別及極性等參數的智能化檢測設備。其核心功能在于快速、精準地驗證變壓器設計與制造的一致性，確保變壓器在電力系統中的安全穩定運行，廣泛應用于電力運維、設備制造及檢修領域。

變壓器變比組別測試儀

該款變壓器變比組別測試儀帶電池帶打印，測試速度快（10秒鐘完成三相測試），是現場測量變壓器變比組別的可靠儀器，下面來講解具體接線操作：

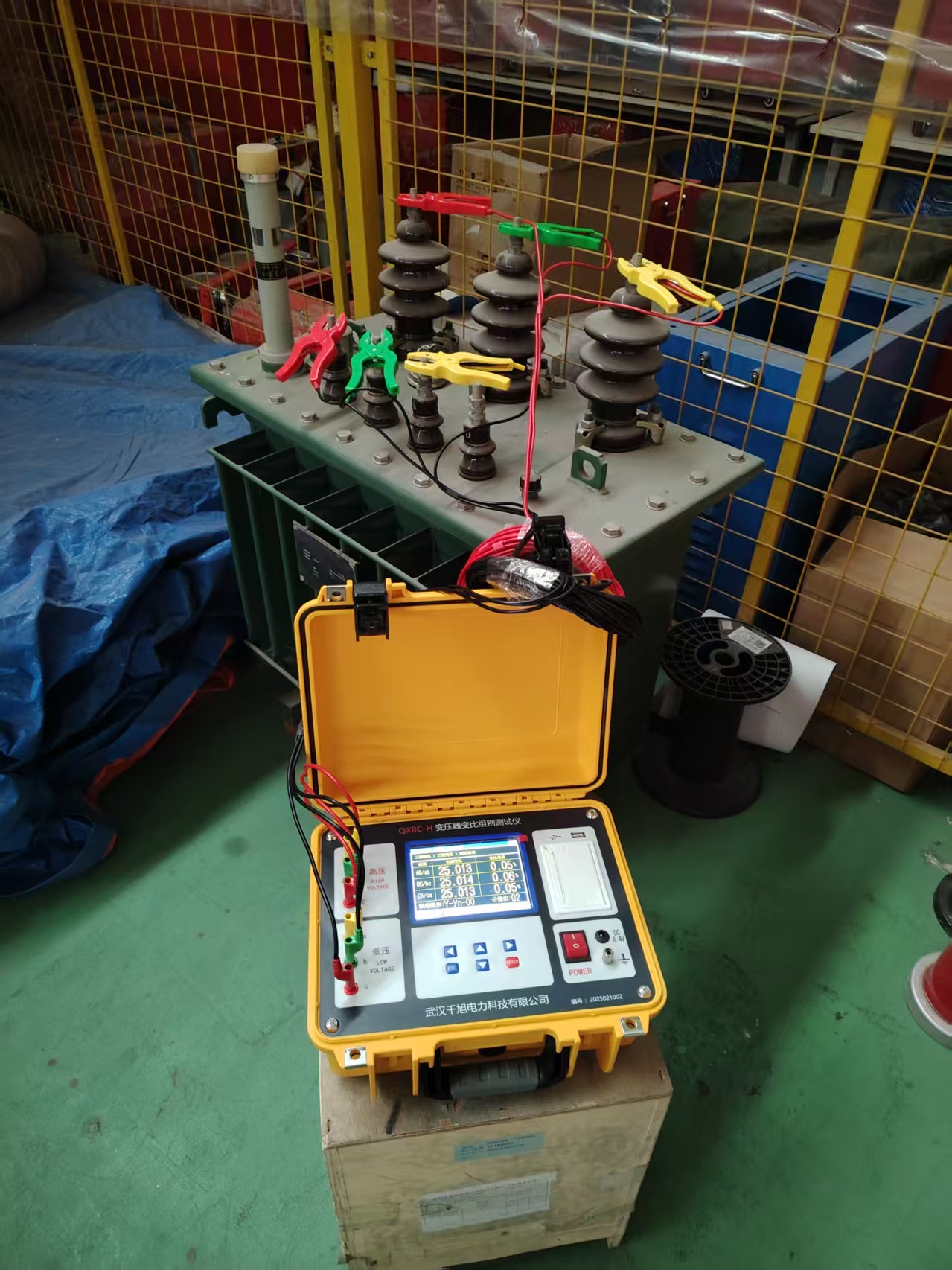

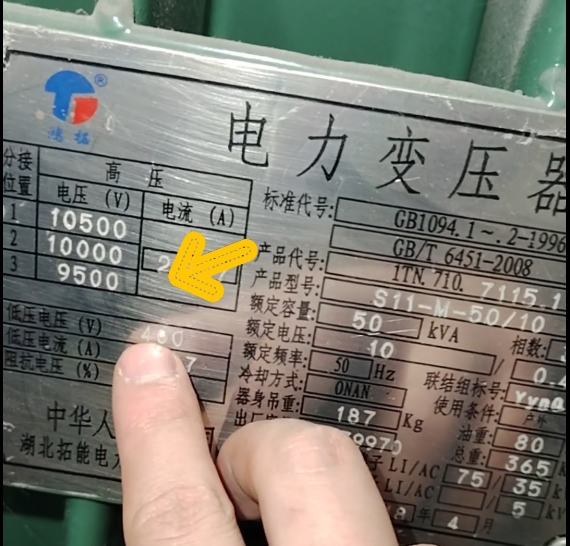

接線如上圖所示，儀器分高低壓側，高壓側紅線端子接變壓器高壓側ABC三相，低壓側黑線端子接變壓器abc三相，設備開機，此時進入參數設置界面查看變壓器銘牌，如下圖：

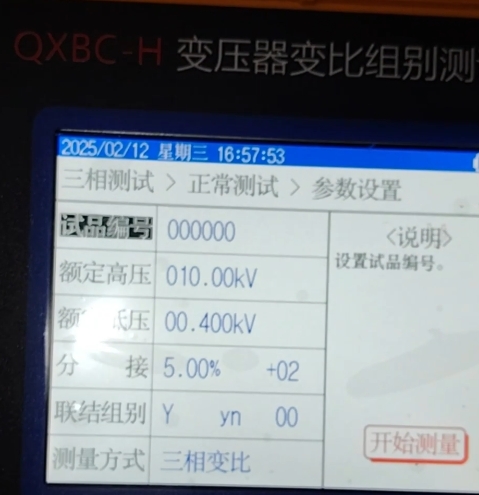

由上可知變壓器變比為10kV/400V 變壓器標準變比是25，然后此時分接檔位處于2檔的位置，變壓器分接比是5%（500V/10kV=5%），變壓器聯結組別是YYn0的位置，此時回到變壓器參數設置界面，將變壓器銘牌參數輸入進去，如下圖：

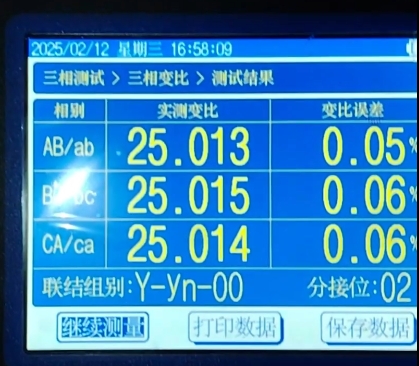

設置好參數后直接點擊開始測試，耐心等待數秒后，截圖如下圖：

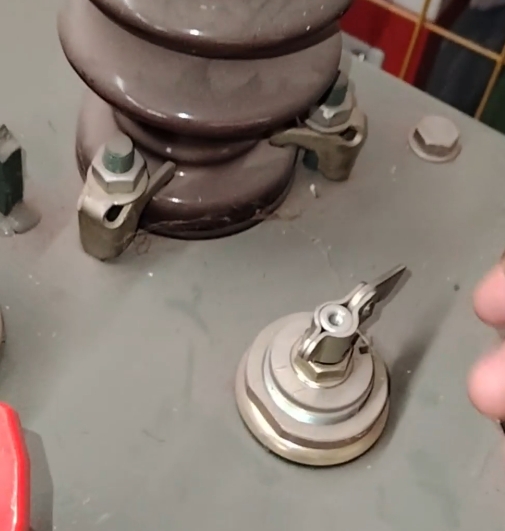

測試數據如上所示，常規10kV變壓器一般都有好幾個檔位，該變壓器有三個檔位則需要分別每個檔位測試一次，我們這款變壓器變比測試儀可以自動設別檔位測試， 直接在變壓器上面調整檔位，如下圖：

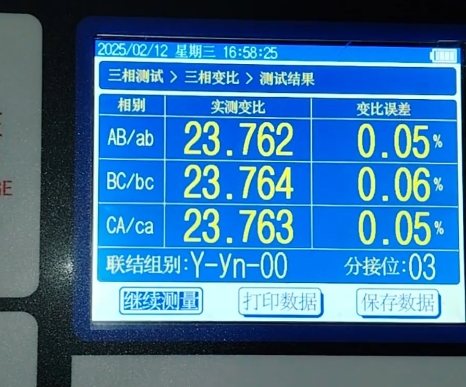

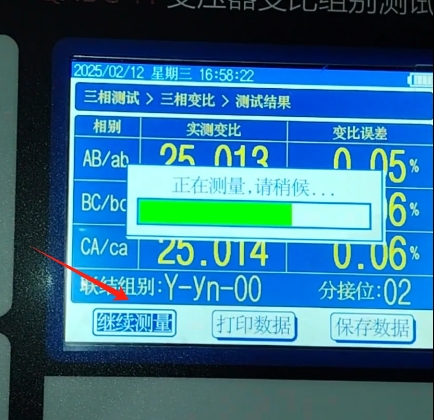

換成三檔后，再回到儀器界面，直接點擊繼續測試，變壓器變比組別測試儀可以自動識別檔位自動開始下一檔位的測試，不需重新輸入變壓器參數，如下圖：

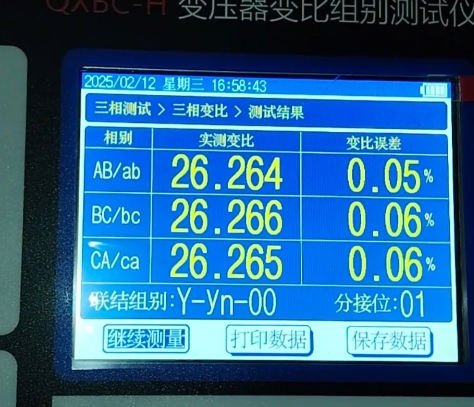

同理1檔位測試結果也是如下圖：

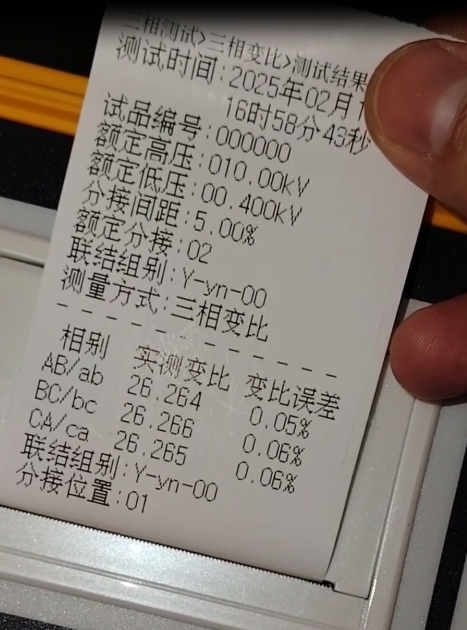

測試結果可以保存同時并打印數據，如下圖：

儀器自檢：

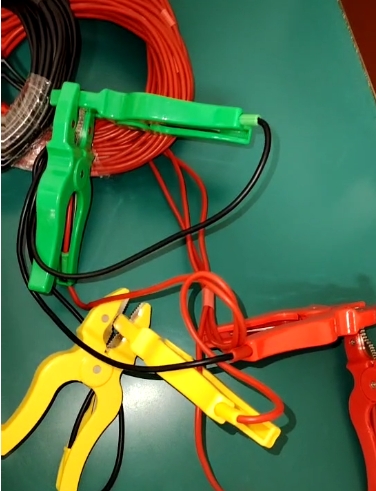

變壓器變比測試儀在現場使用時，當使用覺得儀器精度有問題，可以通過自檢來檢查變壓器精度是否有問題，自檢則是將高低壓側三相短接即可，不用設置參數，直接點擊開始測試

儀器測試結果無線接近于1，說明儀器精度是沒有問題的。
