手持式變壓器變比組別測試儀操作方法
手持式變壓器變比組別測試儀是適用于變壓器變比測量，其攜帶方便操作簡單，液晶屏大精度高，對變壓器測試很方便，其接線操作如下：
一、測試接線
根據被試試品的情況正確連接測試線。
1、單相變壓器或單相PT測試接線
高壓測試端紅色測線的黃、綠測試鉗接被測試品的高壓端；低壓測試端黑色測試線的黃、綠測試鉗接被測試品的低壓端。
2、單相CT測試接線
高壓測試端紅色測試線的黃、綠測試鉗接被測試品的二次側；低壓測試端黑色測試線的黃、綠測試鉗接被測試品的一次側。
3、三相變壓器測試接線
高壓測試端紅色測試線的黃、綠、紅測試鉗接被測試品高壓端的A、B、C相；低壓測試端黑色測試線的黃、綠、紅測試鉗接被測試品低壓端的a、b、c相。
打印機按鍵和打印機指示燈是一體式。打印機上電后，正常時指示燈為常亮，缺紙時指示燈閃爍。按一次按鍵，打印機走紙。
打印機自檢：住按鍵不放，同時給打印機上電，即打印出自檢條。
打印機換紙：扣動扳手，打開紙倉蓋；把打印紙裝入，并拉出一截(超出一點撕紙牙齒)，注意把紙放整齊，紙的方向?yàn)橛兴幰阂幻?光滑面)向上；合上紙倉蓋,打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭，并把旋轉扳手推入復位。
二、三相測試
所有測試線接好以后，打開電源開關，儀器初始化如下圖。
初始化完成，儀器進入HOME主操作界面如下；

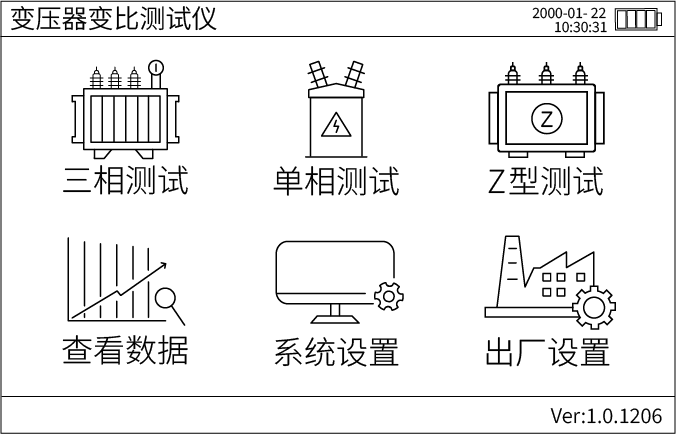

圖三、HOME界面
移動光標到三相測試圖標，按鍵進入三相測試設置
界面如下；

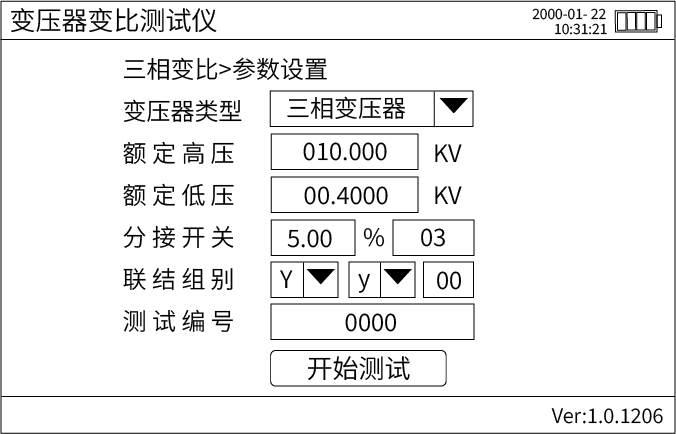

圖四、三相測試設置界面
光標默認聚焦在【開始測試】，按鍵移動光標到需要調整設置內容，按鍵更改設置內容，再將光標移動到【開始測試】，按 鍵開始測試，進入測試時儀器自動保存當前設置內容，下次測試設置數據繼續有效。分接開關設置分接間距x.xx%，分接開關總數，測試完成儀器自動分析當前分接開關位置，并計算出變比誤差。
正在測試界面如下；

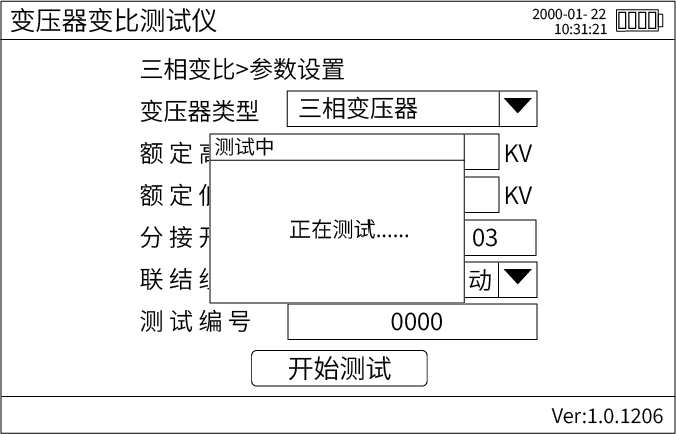

圖五、正在測試對話框
測試中儀器輸出三相正弦交流電壓，此時不要觸碰測試線，以免導致測試結果出現誤差。如需停止測試按返回鍵可終止測試。儀器正常測試完成彈出測試結果對話框如下；

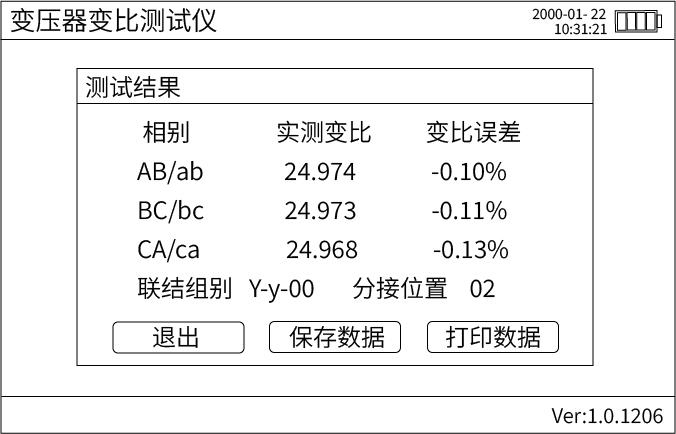

圖六、測試結果對話框
按鍵左右移動光標選擇【保存數據】或【打印數據】，按 鍵保存或打印數據，或者按鍵盤保存 打印快捷鍵
