        變電站蓄電池室是由很多單節蓄電池串聯組成，比如說220V電壓組的蓄電池常是由104塊2V的電池塊串聯而成，其正常工作模式由浮充狀態和均沖狀態。蓄電池室是現場應急的備用電源，由于長時間缺少維護，所以蓄電池組定期的充放電活化也是非常必要的。為此蓄電池充放電測試儀則是現場常用的蓄電池活化設備，他能根據蓄電池組的電壓和電流來制定對應的電壓電流，設定好放電時長，可以長時間可靠的進行充放電試驗，一般時間10小時左右，下面來介紹下接線及操作。

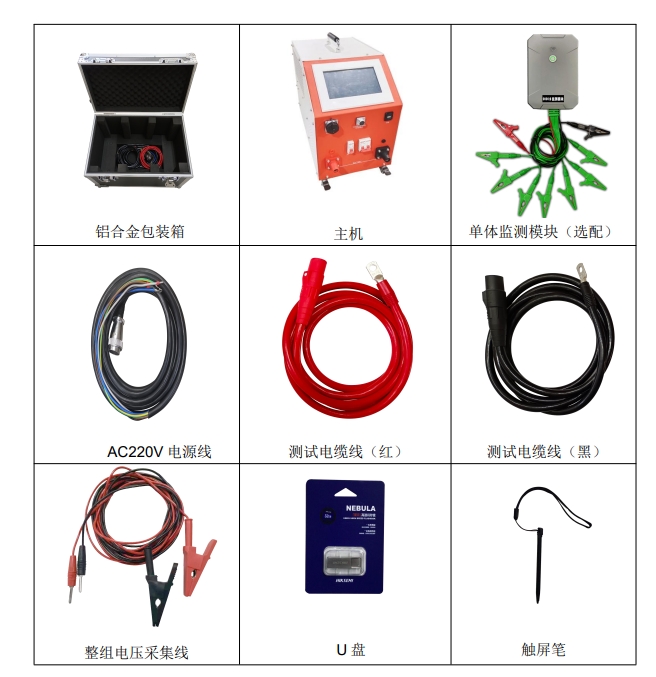

蓄電池充放電測試儀

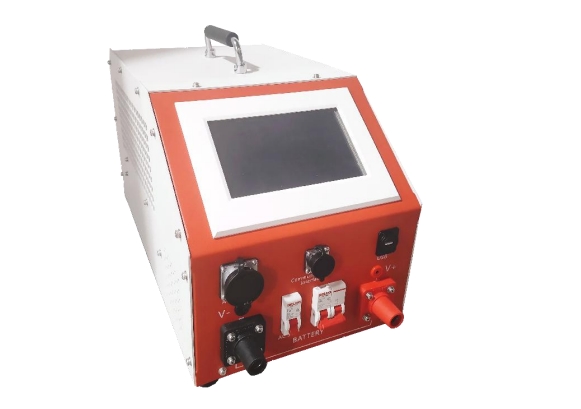

儀器面板介紹

        儀器面板很簡單，七寸的大屏幕液晶顯示屏，充放電端子正負極（對應粗線），一個電源端子。

        試驗準備，首先確定蓄電池銘牌，記錄每節蓄電池的電壓，容量，計算蓄電池的節數和總電壓，下限電壓等確定對應參數。

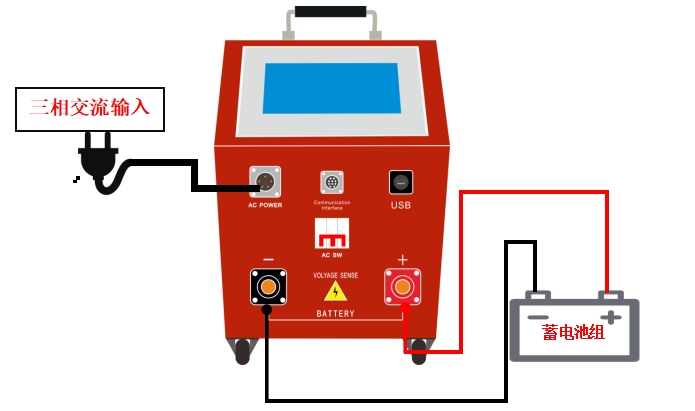

        在現場將蓄電池組正負極拆開，好跟我們測試設備的接線，將設備電壓電流線按顏色和正負極接在蓄電池組的正負極上，接好后設備接好電源線，開機。

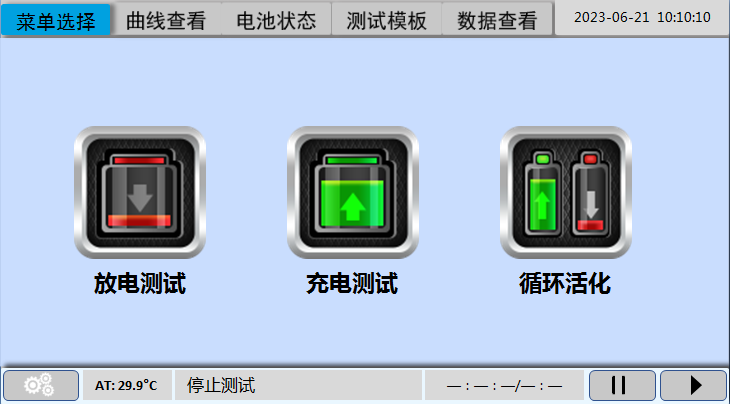

面板如下：

點擊充電測試，

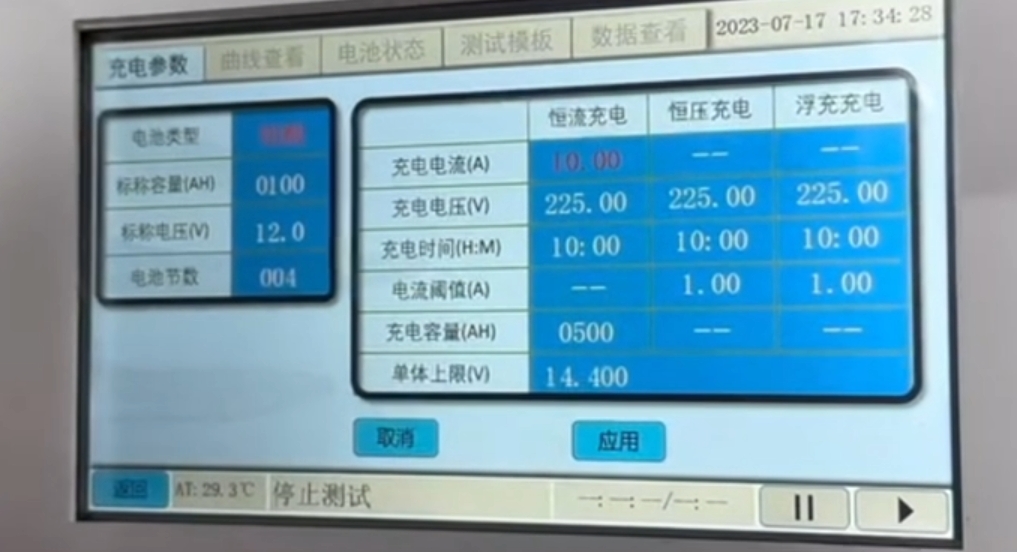

        參考蓄電池銘牌設置對應的參數，蓄電池沖電的原理是設備先預充1分鐘預熱（按20%左右的電流）進行電池預熱，這樣能更好的對電池接受后續的大電流，然后恒流充電，按照設定的電流進行充電直至達到設置的充電電壓或者達到額定的時間點，進入恒壓充電按照設置的恒電電壓進行充電，同樣在持續充電的過程中容量逐漸飽和直至電流越來越小達到設定閾值或者達到設定的時間后轉換為浮充充電，浮充充電同樣達到充電時間和電流閾值結束充電，即充電完成。

        點擊返回進入放電測試：

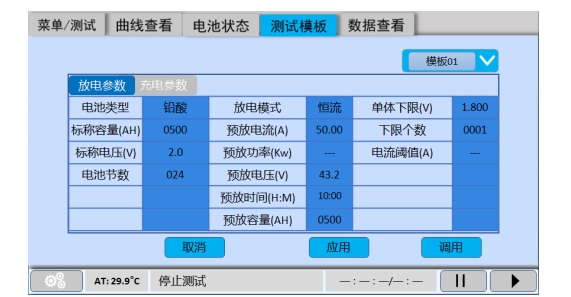

        同理按照蓄電池的電壓電流進行設置對應的參數時間，測試完畢后整理接線先按停止按鈕，然后關機拆除接線。
