氧化鋅避雷器帶電測試儀原理和數據分析

氧化鋅避雷器測試儀QXYB-H用于氧化鋅[MOA] 泄漏電流的測量分析。主要是用于測量阻性電流，從而分析氧化鋅老化和受潮的程度。

測量原理和數據分析

儀器輸入PT二次電壓作為參考信號，同時輸入MOA電流信號，經過傅立葉變換可以得到電壓基波U1、電流基波峰值和電流電壓角度Φ（圖8）。因此與電壓同相分量為阻性電流基波值（Ir1p），正交分量是容性電流基波值（Ic1p）：

Ir1p=Ix1pCOSΦ       Ic1p=Ix1pSINΦ

考慮到δ=90°—Φ相當于介損角，直接用Φ評價MOA也是十分簡捷的：沒有“相間干擾”時，Φ大多在81°~86°之間。按“阻性電流不能超過總電流的25%”要求，Φ不能小于75.5°，可參考下表對MOA性能分段評價：

實際上Φ<80°時應當引起注意。

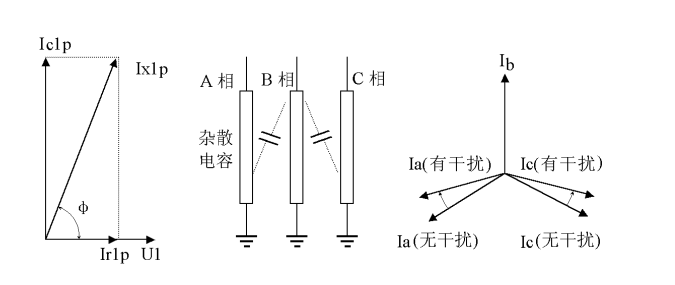

圖8投影法   圖9、一字排列避雷器的相間干擾

2.2相間干擾

現場測量時，一字排列的避雷器，中間B相通過雜散電容對A、C泄漏電流產生影響：A相φ減小2°左右，阻性電流增大；C相φ增大2°左右，阻性電流減小甚至為負；B相基本不變，這種現象稱相間干擾(圖9)。

2.3干擾下MOA性能評價

1、建議用本相PT二次電壓測量本相MOA電流，補償角度均為0，即測量時不考慮相間干擾。試驗室測量不應使用補償角度（Φ0=0）。

評價MOA性能時可考慮相間干擾。按相間干擾的對稱性，以B相Φ為準，A相Φ減小的數值基本等于C相Φ增加的數值，由此可以估計相間干擾角度。例如A相Φ偏小2°，C 相Φ偏大3°，則相間干擾大致為2.5°，評價MOA性能時，A相Φ+2.5°，B相Φ不變，C相Φ—2.5°。

2、如果測量時考慮相間干擾，可對A/C相設置補償角度，該補償角度“加”到Φ中。考慮到B相對A/C相的相間干擾對稱，如果測量出Ic超前Ia的角度Φca，A/C相分別補償，

用本相PT二次電壓測量本相MOA電流，并置入上述補償角度。直接按Φ評價MOA性能
