手持式變壓器變比測試儀接線操作介紹

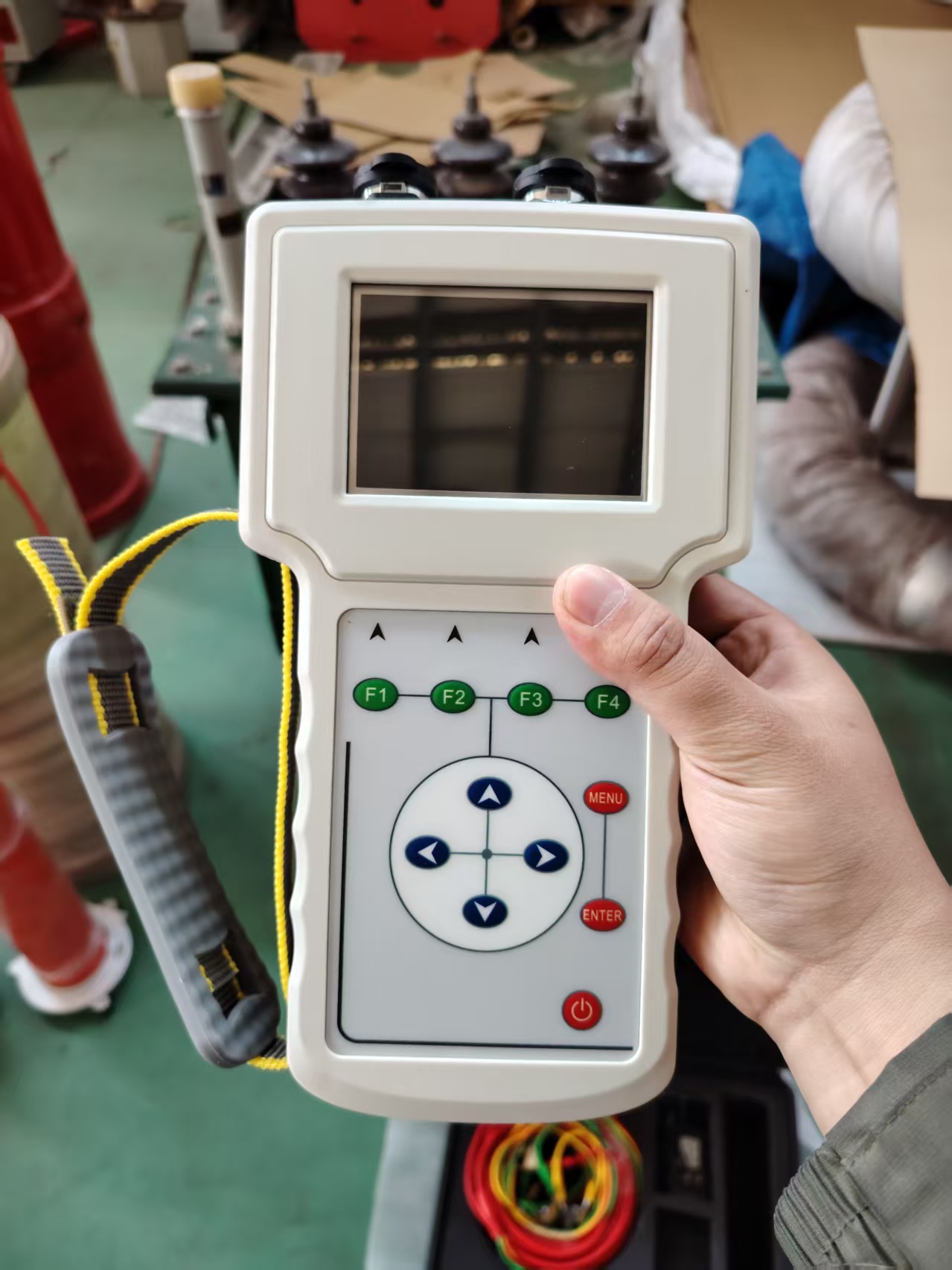

        變壓器變比測試是最常見的變壓器預防性試驗之一，經常搭配變壓器直流電阻測試對變壓器進行定期維護檢測，變壓器變比如果出現較大誤差會導致變壓器二次側電壓不穩定，達不到要求的電壓值，處理起來也是相當麻煩，所以對變壓器進行變比組別測試是非常需要的，很多電力檢測單位會碰到一個麻煩問題，就是當遇見柱上變壓器的時候，由于常規的變壓器變比組別測試儀是臺式機，體積大也很笨重，甚至還需要外接電源供電，所以是相當麻煩的，為此手持式變壓器變比測試儀為專門解決這個問題則研發出來，專門針對柱上變壓器的變比組別測試，儀器重量輕體積小，而且內置鋰電池，面對柱上變壓器測試是有很大的優勢的。下面來講解下手持式變壓器變比測試儀的操作演示。

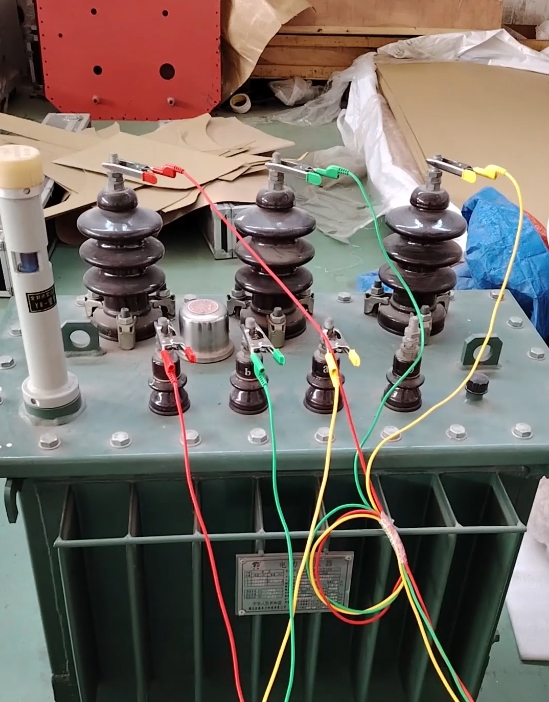

手持式變壓器變比測試的接線和設置是跟臺式變壓器變比測試儀是想通的，都是按變壓器規格接好變壓器高低壓側黃綠紅三相線，然后根據變壓器銘牌設置聯結組別和標準變比以及分接檔位，具體接線如下：

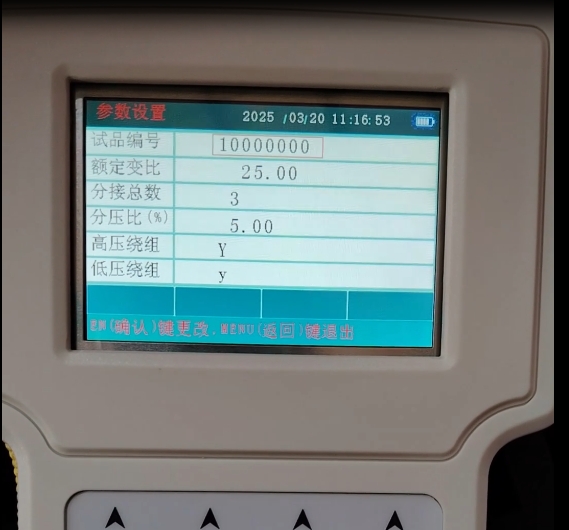

根據變壓器銘牌設置參數，具體如下：

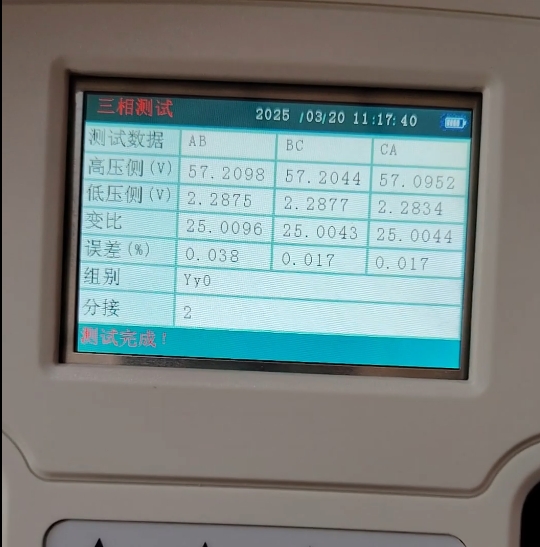

設置好參數界面后返回直接點擊開始測試，耐心等待數秒后測試結果如圖：
